UNIS-LB 系列电能质量监测与管理系统

系统用途：

      UNIS-LB系列电能质量监测与管理系统是基于电能质量采样、计算和分析的软、硬件相结合的监测系统，可在线监测与管理电网的负序和谐波、间谐波、谐波总畸变率、电压电流不平衡度、闪变、电压偏差、电压变化频度、频率偏差、频率变化频度、有功功率、无功功率、有功电能、无功电能等电能质量指标。系统计算谐波功率，从而可以分析负序与谐波对电能计量的影响。系统具有精度高、实时性好、可扩充性强、界面友好、维护方便、可在线测量并具网络远传通讯功能的优点。

      本系统广泛适用于3～500kV变电站、工矿变电站、发电厂和高层建筑、住宅小区等的10～35kV变电站、配电室，以及自备发电厂，作为电网的电能质量监测与管理之用。

系统特点：

   ■ 配置灵活：每台电能质量监测单元可同时监测4条线路，一块标准屏内可安装三台电能质量监测单元，同时监测12条线路。

   ■ 测试精度高：谐波测试达到A级，正序、负序和零序及有效值测量达到了0.2级；电网频率误差小于0.01Hz；短时闪变值达到了1.0级。

   ■ 通讯能力强：有485通讯方式，以太网通讯方式，并具有网络发布方式。

   ■ 软件功能强大：使用32/64位占先式多任务和多线程、开放式结构的操作系统，TCP/IP网络通讯协议，商用数据库等。

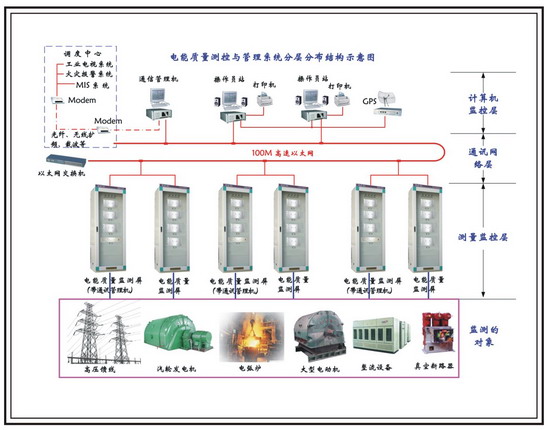

系统网络图：
