UNIS-LB系列电力系统故障录波及测距系统

系统概述：

     UNIS-LB系列电力故障录波及测距系统主要用于记录和分析电力系统大扰动（如短路故障、断线故障、系统震荡、电压频率崩溃等）发生前后的相关电参数的变化过程及继电保护和安全自动装置的动作行为。

    该录波系统由前置数据采集单元、通讯管理单元、后台分析系统组成，一台通讯管理单元可带多个采集单元，通讯采用10/100M以太网联接。

系统特点：

   ■ 采用DSP作为数据采集单元的处理器，主频为150MHz，能保证每个周波采样256点。

   ■ 采用TCP/IP协议的100M网络通信技术，能实时的将录波数据上传到后台计算机，保证采样数据的完整性。

   ■ 采用面向线路（对象）的设计理念，无须针对模拟量、开入量、直流量、高频量等与线路的对应关系设置，大大简化了现场设置的工作量，同时亦可大大减少这种设置的错误。

   ■ 采用硬件模块化设计理念，每个UNIS-LB采集单元共配置2套完全相同的DSP采集系统，每套DSP采集系统能完成2条线路所有量的采集（包括4路电压、4路电流、16路开入、4路直流和高频信号）。这样每个UNIS-LB采集单元能完成4条线路的采集工作。这种模块化设计思想，能灵活的根据现场需求来完成硬件配置，性能价格比很高。

   ■ 后台计算机分析软件功能强大，包括谐波分析、序分量分析、录波数据分析、测距分析、打印报表、存储等功能。同时可扩展电能质量分析功能（包括谐波指标、电压不平衡度、电压波动及闪变、频率偏移等）。

   ■ 由于采用模块化设计，便于以后的扩张。

   ■ 多种启动方式 ：A、B、C三相相电压和零序电压突变量启动；A、B、C三相相电流和零序电流突变量启动；相电流越限启动；主变中性点电流越限启动；电压过限启动（含欠压、过压两种方式）；频率越限和频率滑差启动；正序分量启动；负序分量启动；开关量启动；手动启动；遥控启动。

   ■ 测距精度 ：金属性短路 < 2﹪。

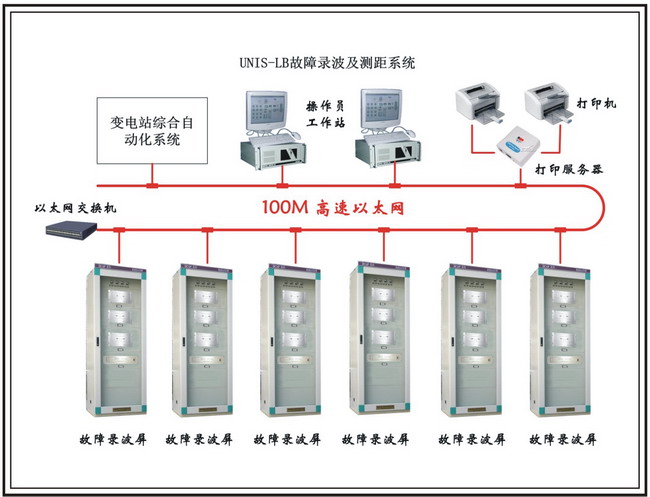

系统结构：
