SM-6 工矿企业能量区域调度自动化系统

系统功能：

    大型工矿企业作为能源高度集中使用的中心，实现资源整合和集中管理，从而构建先进的管理模式和运行机制十分必要。按企业能源中心的组织结构形式，电力系统将设置独立的调度系统，隶属于全厂能源管控中心，负责电力系统的数据采集、监视、控制（非电气量参数的采集、控制，保护测量参数的采集、控制），实现“五遥”，获得附加功能（包括：仪表功能，自动装置功能，通讯功能）以及在监控主机上分析、显示及保存上传的信息和数据。通过监控系统还可以完成VQC（电压无功综合控制）功能及小电流接地选线功能、操作票、谐波测试功能等。在电力系统异常和事故时，系统通过集中监视提供实时数据，利于调度及时、快速和准确的处理，把电力系统故障所造成的影响控制在最低限度，确保电力系统稳定运行，提高供电可靠性和供配电系统自动化水平，实现电力系统调度指挥功能。同时系统运用先进的数据处理与分析技术，实现电力系统的离线分析与管理功能，包括电力管理统计报表、平衡分析、质量管理、实绩管理、预测分析等功能。

    根据企业实际情况，该调度系统的设计可采用“一次规划设计，分期投入实施”的原则。在分期投入的过程中，充分考虑系统边生产边改造、调试的实际情况，确保系统的设计、开发和调试全过程的安全、顺行，达到实现集中调度、优化管理、节能降耗和节省人力的目的。

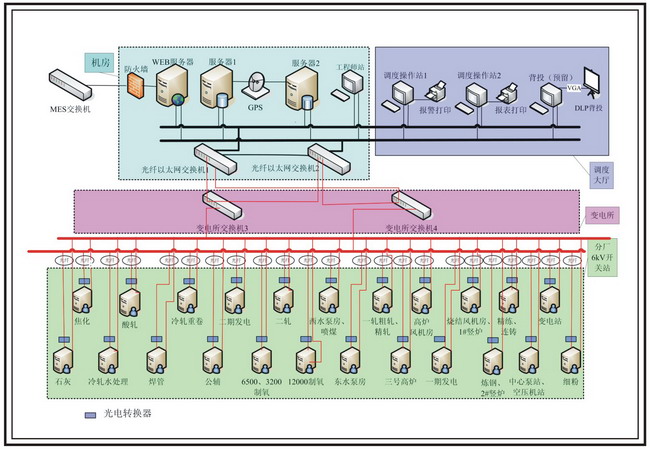

系统结构图：
