SM-3系列泵站监控保护综合自动化系统

系统概述：

    SM-4A泵站综合自动化系统由调度主控室的服务器和机组PLC、公用PLC、DCAP-3000系列保护单元箱、其它厂家智能终端系统组成。可对远方和当地的遥测量、遥信量、遥脉量进行准确的测量、监视及处理，并对系统中各可控电气设备进行遥控、遥调，完成对泵站全面的监视和控制。同时特别注重实现泵站故障运行状态的监测、分析功能，即电力系统运行中的事故分析、事故记录及接地检测功能，以协助运行人员尽快掌握事故发展过程、查明事故原因、采取措施迅速恢复发电。

    该系统具有强大的一体化软件平台，整个系统配置灵活，具有很强的通用性，面向对象的软件设计语言使系统更加容易扩充，整个系统既能满足可靠性高、规模较大、要求较高用户的需要，又能满足规模较小的用户需要。

系统特点：

   ■遵循开放式的原则，采用国际标准的软硬件平台。使用32/64位占先式多任务和多线程、开放式结构的操作系统，TCP/IP网络通讯协议，商用数据库等。

   ■采用面向电力系统大对象的设计思想进行设计和编程，系统模块化程度高，从而有利于系统扩充。

   ■采用分布式数据库管理系统，以组件技术为基础，使实时数据常驻内存，从而满足实时性的要求；将实时数据库与商用数据库相结合，实现了数据库管理的分布式、数据访问的快速性和数据库接口的标准性，因而具有很好的开放性。

   ■灵活的网络管理和消息通讯机制，支持双网、双机冗余热备用，支持多种规约，支持双通道切换，满足电力系统可靠性的要求。

   ■系统具有可扩展性。主站系统的规模、容量、处理速度、CPU负荷在考虑到泵站现状和远景规划的基础上，应有充足的裕度，在机组、通信线路数目增加时，不会使系统的性能有明显的下降。

   ■采用通用的商用数据库，保存静态数据库、动态数据库以及历史数据库，方便用户的二次开发和第三方系统的介入。采用标准的网络通信协议，使得不同系统间可直接互连。

   ■基于以太网平台的泵站计算机监控系统。支持各种国际及电力系统标准通讯规约。

   ■友好的人机操作界面、先进的语音报警平台、丰富的工业控制图形组态模块（动态潮流、三维按纽、温度计、转速仪表）。

   ■支持OPC标准。

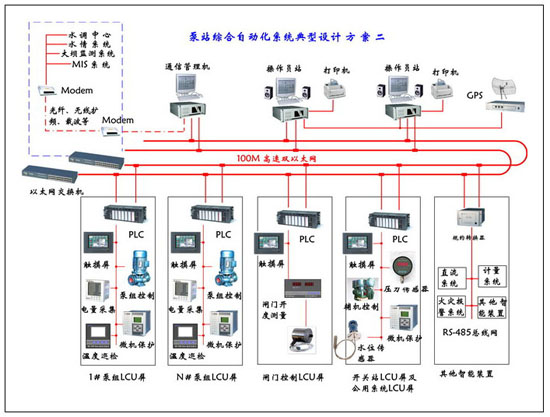

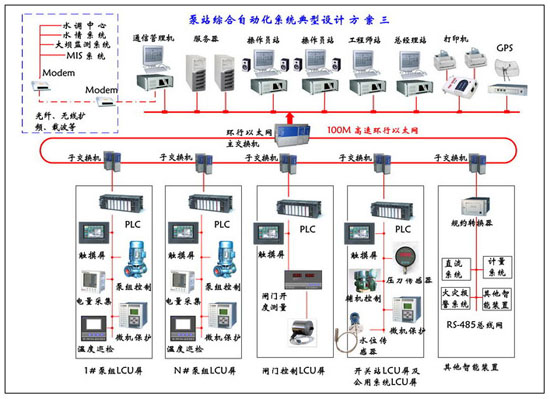

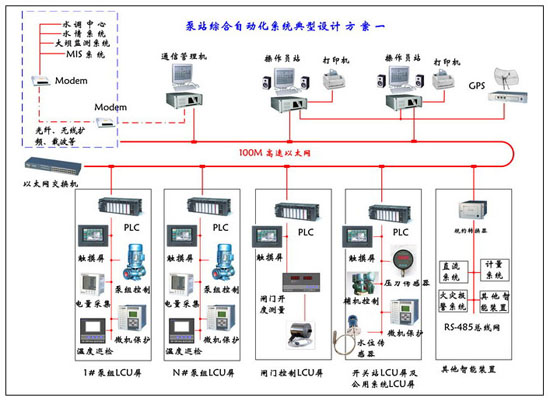

典型结构：
