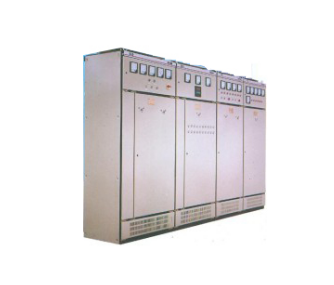

GGD型交流低压配电柜

产品简介：

GGD型交流低压配电柜适用于交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，可用于发电厂、变电站、工矿企业等电力用户作为动力、照明及配电设备的电能转换、分配与控制之用。
    高产品具有分断能了高，热稳定性好，电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
    本产品符合IEC439《低压成套开关设备和控制设备》和GB7251《低压成套开关设备》等标准。

使用条件
1、周围空气温度不高于+40℃，不低于-5℃，在24小时内平均温度不高于+35℃；
2、户内安装使用，使用地点的海拔高度不得超过2000米；
3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度是允许有较高的相对湿度，（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5%。
5、设备应安装在无剧烈震动和冲击的地方，及不足以是电器元件受到腐蚀的场所。
6、用户有特殊要求是可与制造厂协商解决。

技术特点：
1.GGD型交流低压配电柜的柜体采用通用柜型式，柜架用8MF冷弯型钢局部焊接组装而成，柜架零件及专用配套零件由本公司配套供货，以保证柜体的精度和质量。
  通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现生产。既缩短了成产制造周期，也提高了工作效率。
2、GGD柜设计时充分考虑到设备运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形的各部分的分割尺寸，使整柜美观、大方、新颖。
4、柜门用转轴式活动铰链与柜架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与柜架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花螺钉连接，整框构成完整的接地保护电路。
6、框体面漆选用聚脂桔型烘漆，亦可选取喷塑粉工艺处理，均具有附着力强，质感好的特点，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
7、柜体的顶盖在需要时可拆卸，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8、柜体的防护等级为IP30，用户也可根据环境的要求在IP20-IP40之间选择。
