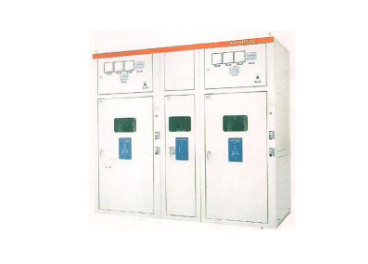

HXGN17A-12型箱型固定式环网高压开关设备

产品简介：
HXGN17A-12型箱型固定式环网高压开关设备（以下简称环网柜），是6-10KV三相交流50Hz的环网供电和终端供电系统的户内成套配电装置。主要是适用于厂矿、住宅小区、高层建筑、学校等配电场所，作为接受和分配电能之用。本环网柜满足国家标准GB3906《3~35KV交流金属封闭开关设备》和国际标准IEC298《交流金属封闭开关设备和控制设备》的要求，并且具有两部提出的“五防”联锁功能。
使用环境条件
1、海拔不超过1000m；（超过1000m时按国标修正）；
2、周围空气温度：上限+40℃，下限-25℃；
3、相对湿度：日平均值不大于95%，月平均值不大于90%（+25℃）；
4、没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动场所。

技术特点：

结构
按负荷开关安装方式不同，可分为侧装环网柜（见图一）和正装环网柜（见图二）。
1）、侧装环网柜由电器元件、柜体及联锁机构组成。
   a、电器元件
       电器元件主要有带侧面机构的FN12-12D型负荷开关，FZN25-12D负荷开关，VEI公司ISARC型负荷开关，LKE公司LBS型或VLBS型负荷开关（9），电流互感器（12），电压互感器，高压带电显示器（3）等组成，并且全部固定在柜体上。
   b、柜体
      侧装环网柜的柜体采用全组装结构，有骨架（11）、顶板、门板、侧封板等组成封闭结构，骨架、顶盖、面板及侧板均由钢板折弯而成。
   c、联锁机构
      环网柜内的负荷开关、接地开关、前门板之间设有联锁装置，它们之间的操作关系如下：
   1）、负荷开关合闸时，接地开关无法合闸，前门板无法打开；
   2）、负荷开关分闸时，接地开关可以合闸，当接地开关处于合闸时，前门板可以打开；
   3) 、接地开关合闸时，负荷开关无法合闸，前门板可以打开；
   4）、接地开关分闸时，负荷开关可以分、合闸，前门板无法打开；
   5）、电缆进线柜中，在进线有电时，无论负荷开关处于合闸或者分闸位置，电磁锁控制门前板，使其无法打开。（除用专用钥匙紧急解锁外）
2）、正装环网柜的结构（见图二）
     症状环网柜有电器元件、柜体及连锁机构组成。
   a、电器元件
      电器元件主要由无侧面操作机构的FN12-12D型负荷开关，FZN25-12D负荷开关，VEI公司ISARC型负荷开关，LKE公司LBS型或VLBS型负荷开关（8），电流互感器（11），电压互感器，高压带电显示器（3）等组成。
   b、柜体
      正装环网柜的柜体采用全组装结构，由骨架（10）、顶板、门板、侧封板以及操作机构（14）等组成。
   c、连锁机构
      正装环网柜的联锁机构，参照5.1.3条内容。
3）、母线
    a、母线可用铜母线或率母线制造。
    b、母线的漆色与相序见表3。

1.仪表门
2.仪表
3、DXN显示器
4、铭牌
5、操作机构
6、下门
7、模拟牌
8、门锁
9、负荷开关
10、中隔板
11、骨架
12、电流互感器
13、电流支架
14、继电器室

1.仪表门
2.仪表
3、DXN显示器
4、铭牌
5、操作机构
6、前下门
7、模拟牌
8、负荷开关
9、中隔板
10、骨架
11、电流互感器
12、继电器
13、照明灯
14、操作机构
15、电缆支架

1）安装时按环网先后顺序排列在低级的导轨上，将柜体靠紧，并用螺栓固定旋紧，柜面排列整齐。
2）在各柜前的母线室内装上主母线，并用螺栓共性旋紧，在母线搭接面上需经表面搪锡处理。
3）环网柜的主接地线与配电室的接地线相连接，该连接线应能承受短路引起的热和机械应力，能保护接地系统的连续性和可靠性。
4）安装后检查主母、电缆及连接线的安装是否牢靠，接触是否良好，检查各元件性能是否正常，检查防误机构及开关的操作是否正常和灵活可靠。
5）安装调试后，将开关元件及防误操作机构进行五次操作未发生异常现象，则认为开关机械操作正常。
