110kV级H型油浸式电力变压器

联系人:祝春海
联系电话:0570-472****
企业地址浙江省-衢州市
详细地址浙江省衢州市江山市清湖镇路口村龙飞路10号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
公司主要生产110kV以下,单台31500kVA及以下油浸式电力变压器、干式变压器、电弧炉变压器、中频炉变压器、整流变压器、矿用变压器等各种特种变压器及高低压成套设备。年生产能力350万千伏安。企业坚持“质量第一,信誉第一,用户至上”的方针。产品已覆盖全国各地,并出口到东南亚、非洲等国家,各种产品均通过国家变压器质量监督检验中心型式试验和特种试验,企业被国家经贸委列入《第二批全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录》,公司全面贯彻ISO9000质量管理、ISO14000环境管理系统,全面提高企业综合管理水平;2008年我公司S11-M-100/10和S11-M-800/10产品通过国家变压器质量监督检验中心一次性型式试验合格,并获得合格证书;2012年我公司SCB10-315/10和SCB10-1000/10产品通过国家电器产品质量监督检验中心一次性型式试验合格,并获得合格证书;2013年我公司S13-M-315/10和S13-M-1250/10产品通过国家电器产品质量监督检验中心一次性型式试验合格,并获得合格证书。公司先后被评为重合同守信用单位、浙江省优秀民营企业,注册了“双鹏”商标,成为浙江省输配电行业协会理事单位。

产品图片

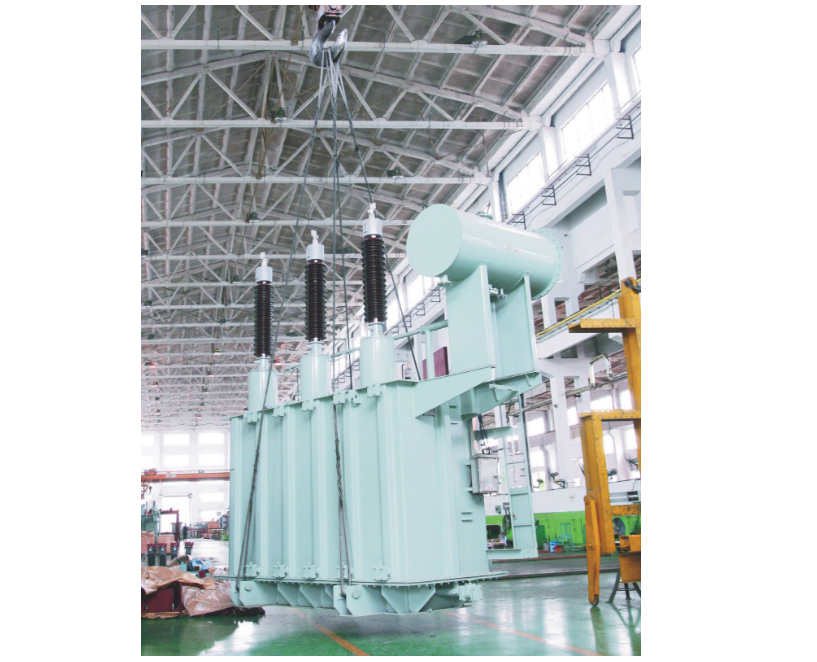

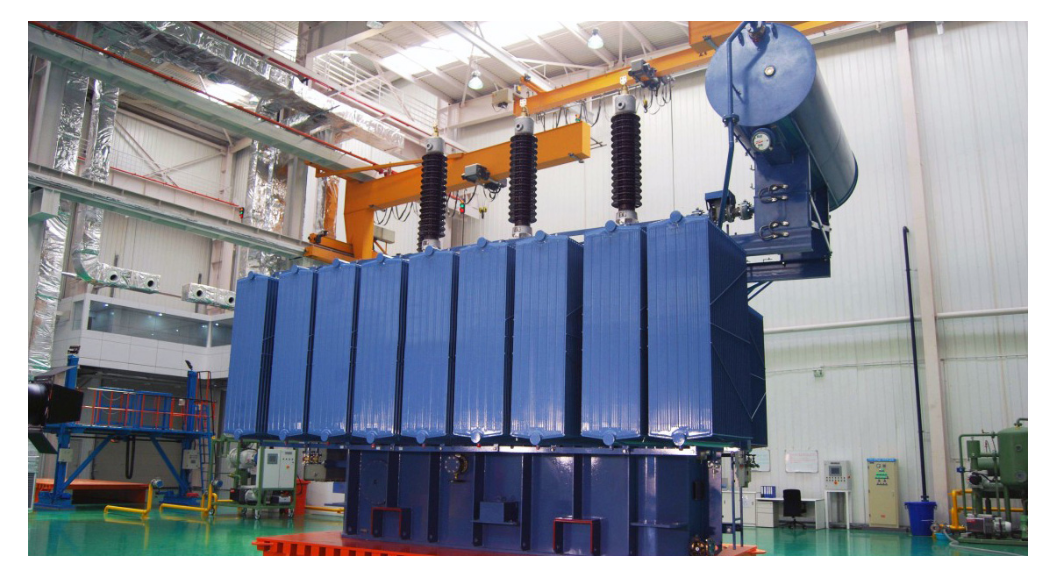

110kV级H型油浸式电力变压器

H型系列大型变压器,是引进日立设计图纸、施工工艺,管理方法生产的优质产品。产品符合国家标准GB1094-1996《电力变压器》及国际电工委员会推荐标准IEC76-1993。具有低损耗、低哭喊音、抗短路能力强等特点。已广泛地应用于各变电所、发电厂,受到用户一致好评。SFSZ9-31500/110(H)有载调压电力变压器一九九九年通过国家机械部、电力部的联合鉴定。

主要功能和特点
钟罩式油箱,箱壁采用一次成型折弯瓦楞结构,增强了油箱的机械强度,外形美观大方;
铁芯结构独特,采用D型铁轮,45斜接缝;
铁芯与油箱全方位定位,可保证运输中抗冲击;
绕组设计合理,线圈采内外撑条结构,各线圈之间、线圈与铁芯之间采用高强度硬纸筒增强了线圈抗短路冲击的能力;
工艺上采用了冷压焊技术,线圈成组套装工艺、硬纸筒加工等多项先进工艺。




技术参数、外形尺寸及安装尺寸

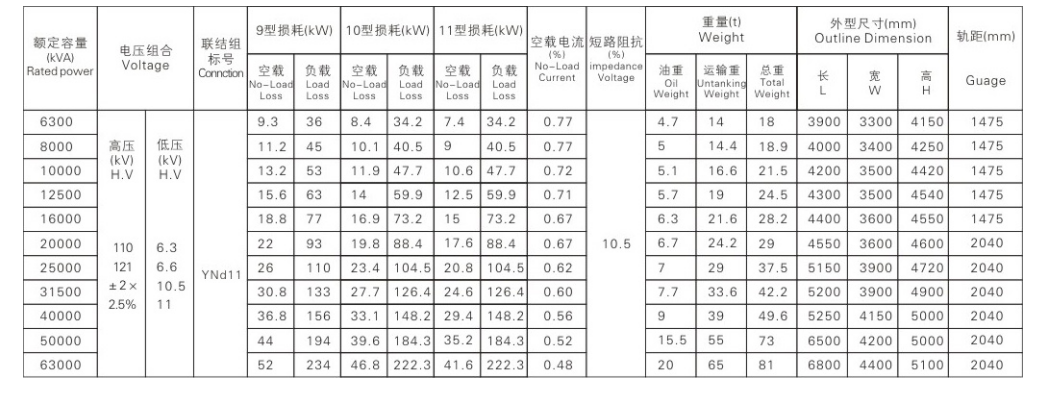

6300-63000/110系列三相双绕组无励磁调压变压器


6300-63000/110系列三相双绕组有载调压变压器

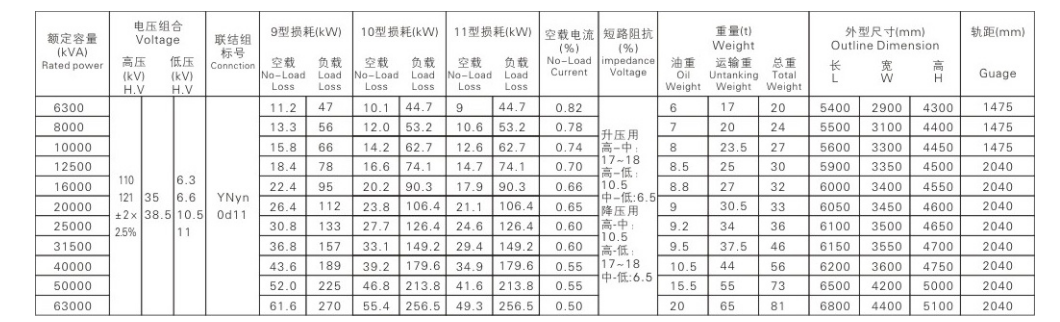

6300-63000/110系列三相三绕组有载调压变压器

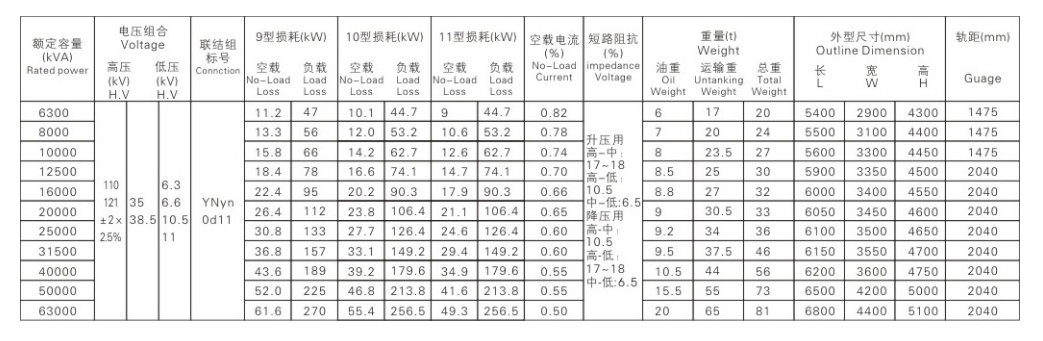

6300-63000/110系列三相三绕组无励磁调压变压器





技术参数、外形尺寸及安装尺寸

6300-63000/110系列三相双绕组无励磁调压变压器


6300-63000/110系列三相双绕组有载调压变压器



6300-63000/110系列三相三绕组有载调压变压器


6300-63000/110系列三相三绕组无励磁调压变压器
