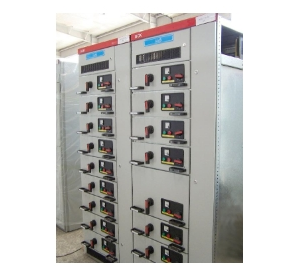

GCK型低压成套开关设备

1．概述：

GCK型低压成套开关设备是我公司综合多种柜型的优点，在原GCK柜型基础上改进设计的成套开关设备。这种成套设备由低压配电柜（或称动力中心PC）、马达控制中心（MCC）、电容补偿柜等组成，可采用合资或国产优质品牌的电器元件。适用于交流50（60）Hz，额定电压380（400）V的控制、配电系统，适用于电厂、电站、工矿企业等电力用户，作为动力配电、电动机控制、无功电容补偿及照明等配电设备的电能转换、分配和控制之用。

2．性能特点：

1．其柜体采用异型钢框架组合而成，功能单元模数化设计组合，可随意组合不同模数的抽屉单元，在较小的空间内可容纳较多的功能单元。抽屉单元互换性强。

2．柜内按一、二次回路的功能划分为装置抽屉隔室、电缆隔室、母线隔室以及二次端子隔室。隔室之间一律采用接地的钢板进行间隔。故无裸露带电体，确保了设备运行和人员的人身安全。

3．柜体结构特征

1）外壳防护等级不低于IP40，且具有良好的自然通风结构。用于严酷环境其防护等级可达到IP54。

2）. 柜体可以并排或者背对背放置 。非背对背放置时双面开门，便于维护。

3）.进、出线方式多样，即可设计成上进上出、上进下出、下进下出、下进上出，供用户随意选择。

4）.装置单元抽屉以200mm为基本安装模数，宽度限制在600mm以内。有效安装高度为1800。1M可装9个抽屉单元，1/2M可装18个抽屉单元。2M、3M等为可选择配置模数。

4.  抽屉上装有机械联锁装置，可闭锁在工作位置、试验位置、断开位置。

5．功能单元 可按用户要求，做成抽屉式或固定间隔式。

3．技术性能参数：
