北京福斯特开关设备有限公司,为有限责任公司。具有独立法人资格。总部座落在北京地区唯一的国家级开发区:“北京经济技术开发区”。建筑面积约2.76万㎡。员工310人,下设四大部,包括七个部门,三个车间。车间配有大中小型设备16台/套,装备了进口的数控液压式转塔冲床、折弯机、自动上下料操作系统、58工位数控冲模回转头压力机、数控剪板机、数控折弯机等先进加工设备。 目前,我公司在华北地区高低压开关设备领域排名第一,主要生产高低压开关设备,年产量20000台,2011实现销售合同8亿元。设备销往全国各地及部分海外市场,受到广大用户好评。主要型号有KYN28A-12、XGN2-12、XGN□-12、HXGN□-12(Z)、HXGN□-12(F)、GG1A-12、KYN10-40.5、KYN61-40.5、JYN2-12、KYN18B-12、ZBW等高压成套设备;BLOKSET、MNS2.0、MNS、GCS、GCK、GGD、JYD2000、GFB型等低压成套设备;XL-21、XC、XDD、XM型配电箱设备;ZN12-12(40.5)、ZN28-12、ZN63A-12、ZN65A-12、ZN68-12、ZN61-40.5、ZN80-12等真空断路器。其中施耐德BLOKSET,ABB公司MNS2.0在全国均排名前三。产品以优异的质量广泛应用于石油化工、发电、输变电、配电、数据中心、通信、汽车、轨道交通等各行业。

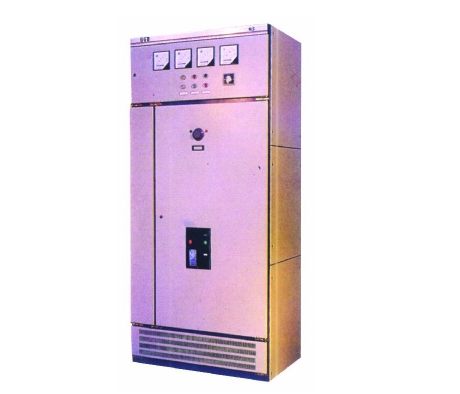

产品图片

GGD型低压固定式成套开关设备




1.概述:

GGD型低压固定式成套开关设备,是我公司以两部联合设计的GGD产品基础,结合当今先进的制造技术,升级设计的产品。GGD型交流低压配电柜用于发电厂、变电站、厂矿企业等电力用户,作为交流50—60Hz,额定工作电压380(400)V、额定工作电流至3200A的配电系统中,作为动力配电、电动机控制、无功电容补偿及照明等配电设备的电能转换、分配和控制之用。

2.性能特点:

1.柜内元件均为固定安装,断路器选择抽出式、插拔式或固定式不限。

2.主母线布置在柜体顶部或底部。

3.外壳防护等级不低于IP30,且具有良好的自然通风结构。用于严酷环境其防护等级可达到IP54。

4. 柜体双面开门,便于维护。

5. 进、出线方式可供用户随意选择。

6. 开关柜操作简单、方便、直观。

3.技术性能参数:

序号

项      目

数     据

GGD1

GGD2

GGD3

1

额定运行电压

交流380(400)V

2

额定绝缘电压

交流 660(1000)V

3

辅助电路额定电压

交流220、380(400)V

直流110、220V

4

额定频率

50(60) Hz

5

主回路1min工频耐压

2.5 kV

6

主回路峰值耐压

8 kV

7

主母线额定电流

400~1000A

1000~1600A

2000~3200A

8

额定短路开断能力

15 kA

30 kA

50 kA

9

主母线峰值耐受电流

30 kA

63 kA

105 kA

10

母线系统

三相四线

A、B、C、PEN

三相五线

A、B、C、N、PE

11

执行标准

IEC60439-1、GB7251.1
