BMQ7A 母联控制器

● 产品概述

　　BMQ7A 母联控制器是一种多功能自动化测量、大屏幕 LCD显示为一体的智能母联自投转换系统。主要用于自动控制切换带母线联络断路器的两路电源的供电系统。产品功能全面：有手动／自动功能。自动控制模式有母联备自投（含自投自复和自投不自复）、进线备自投（含一路优先和二路优先），控制器设置可靠的双重电气连锁，面板手动按键可直接操作断路器分合闸。合计五种工作模式。

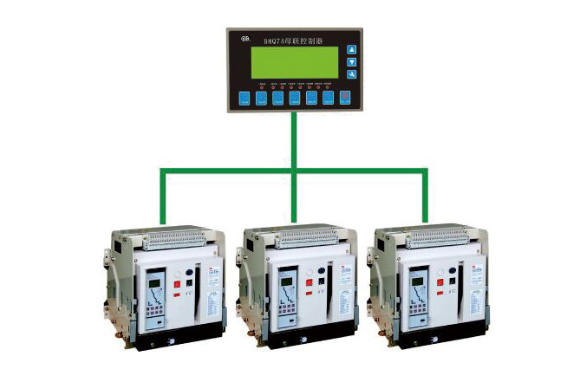

　　组成母联转换开关的有：BMQ7A 母联控制器、三台 BMW50系列万能断路器等。

● 产品结构

　　BMQ7A 母联控制器的执行部件是 BMW50 系列万能式断路器，产品接线简单方便。不需要外接三相过欠压保护器，不需要加装适配器，控制器不需要外接控制电源及直流电源，直接对三台 BMW50 系列万能式断路器及电源状态进行检测，自动控制完成断路器的转换。

● 主要功能

1．适用于两路市电、或一路市电一路发电的母联自投开关转换控制；
2．时刻监视两路三相电压，对出现的电压异常（如失压、过压、欠压、缺相）做出准确的判断并输出控制开关量；
3．功能齐全，可设置各种运行状态。设有自动／手动状态切换功能，在手动方式下，可按手动键实现开关分合闸；自动状态下，有进线备自投和母联备自投。进线备自投状态下，有一路优先和二路优先两种；母联备自投状态下，有自投自复和自投不自复两种，合计五种工作模式。
4．大屏幕液晶四行全中文数字显示两路相电压及线电压和工作模式及状态，同时 LED 也会显示两路合闸及工作状态；
5．设有电气双重连锁，始终确保最多只有其中的两台断路器合闸。
6．可在控制器上更改各参数，如：过压、欠压、缺相、失压及延时等，均采用数字化调整（连续可调）；同时记忆在内部 FLASH 存储器内，在系统掉电时也不会丢失；
7．两路 N 线分离设计。
8．输入采用光耦隔离，输出采用光耦继电器双重隔离。
9．控制器具有两路缺相断电保护，当一路或两路电源缺相时，自动分断断路器，保护负载。
10．控制器不需要外接供电电源，简单方便；
11．具有消防切非（强制三分）功能，以满足紧急情况下的全部分闸。
12．输入量可接三台断路器的辅助常开触点，输出为继电器输出的无源触点。
13．具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；
14．模块化结构设计，阻燃ABS塑料外壳，嵌入式安装方式，插拔式接线端子，结构紧凑，安装维护十分方便。

● 主要技术规格

1．电源：
交流输入：取自一二路 A、N 相电压，只要其中一路有电，即可工作，单相电压＞ 170V。（该系统要求接 N）
交流输入电压范围：0 － 279V（单相）／0 － 482V（三相）50Hz输入三相电流：0 － 5A（额定）
2．继电器输出容量：5A 220VAC

● 安装尺寸

控制器外形尺寸：164*102*80
控制器开孔尺寸：157 （宽）*94 （高）

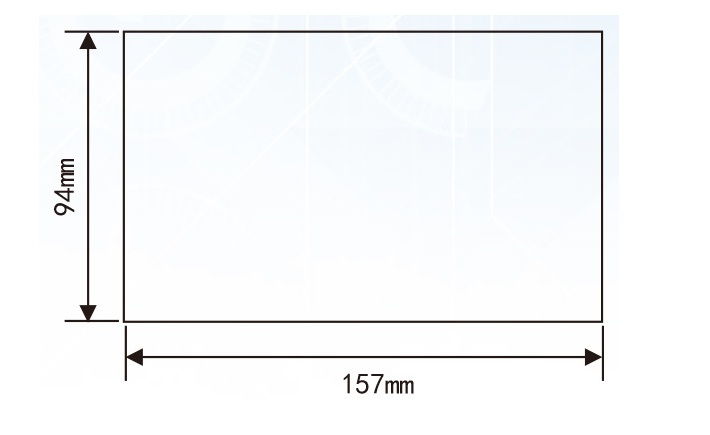

BMQ7A 控制器安装开孔图
