BMQ3A 自动转换开关控制器





● 产品概述

　　BMQ3A 自动转换开关控制器是一种自动化测量、大屏幕 LCD显示为一体的智能两路电源切换系统。是双电源自动切换的理想产品，在与 BMW50 系列万能式断路器配套使用后，适合于两路低压进线侧的自动转换和保护。
　　产品具有结构紧凑、电路先进、接线简单，可靠性高。可广泛应用于电力、石油、化工、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。

● 产品结构

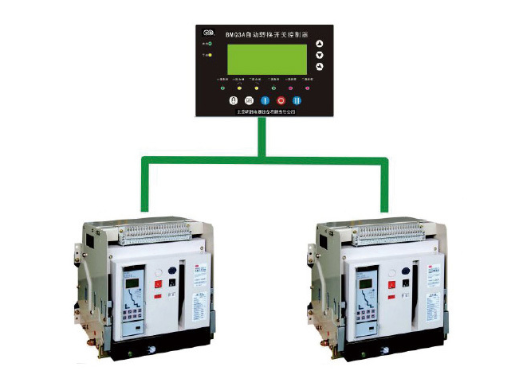

　　BMQ3A 自动转换开关控制器的执行部件是 BMW50 系列万能式断路器，两台断路器不用加装适配器，可以不需要欠压脱扣器，控制器不需要外接直流电源，直接对两路供电状态进行检测，自动控制完成两路电源的自动转换。

● 主要功能

1．适用于两路市电、一路市电一路发电机或两路发电机的双电源的自动转换控制；
2．时刻监视两路三相电压，对出现的电压异常（如失压、过压、欠压、缺相）做出准确的判断并输出控制开关量；
3．内部设有控制电源切换电路，充分考虑了 BMW50 系列万能式断路器操作机构；
4．设有自动／手动状态切换功能，在手动方式下，可按手动键实现开关分合闸；自动状态下，一路出现电压异常时，开关自动切换到另一路；
5．运行模式可设定为：自投自复（含一路优先、二路优先）或自投不自复：无优先（互为备用）；
6．数字显示两路相电压及线电压及工作状态，LED 同时显示两路合闸及工作状态；
7．数字显示三相电流；
8．可在控制器上更改设置参数，均采用数字化调整（连续可调）；同时记忆在内部 FLASH 存储器内，在系统掉电时也不会丢失；
9．设有电气双重联锁功能，始终保持只有其中的一路合闸；
10．具有自动启动油机功能；控制器不需要外接直流供电电源，简单方便；
11．两路 N 线分离设计；
12．具有消防切非（强制分闸）功能，以满足紧急情况下的分闸；
13．具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；
14．模块化结构设计，阻燃 ABS 塑料外壳，嵌入式安装方式，插拔式接线端子，结构紧凑，安装维护十分方便。

● 主要技术规格

1．电源：
交流输入 ：取自两路电源中的其中一路 A、N 相电压，只要其中任何一路有电，即可工作，单相电压＞ 170V。（该系统要求接 N）
交流输入电压范围：0 － 279V（单相）／0 － 482V（三相）50Hz
2．继电器输出容量：10A 220VAC

● 安装尺寸

控制器外形尺寸：190*139*62
控制器开孔尺寸：181（宽）*121（高）

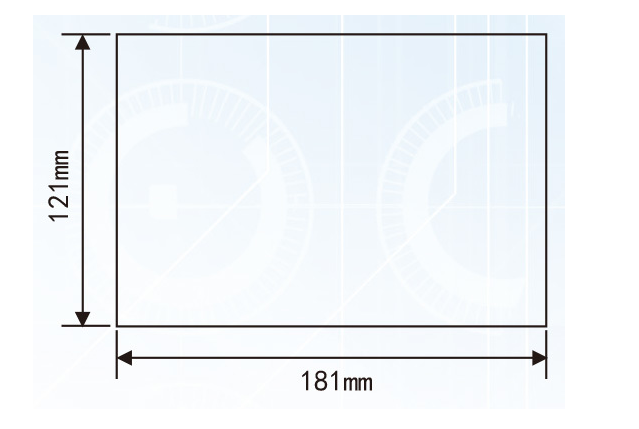

BMQ3A 控制器安装开孔图
