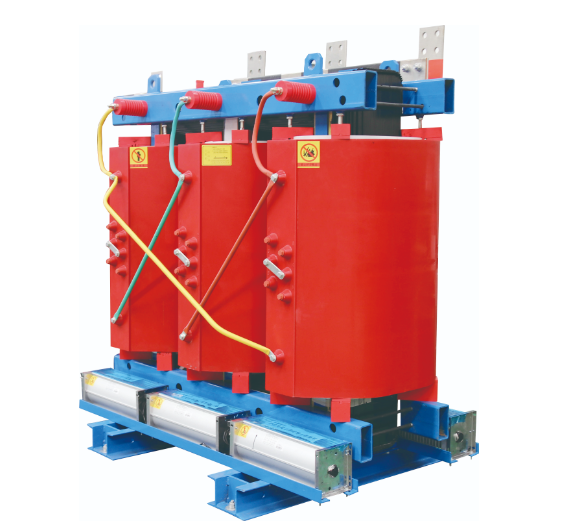

产品图片
SC(B)13型干式变压器

产品概述
SC(B)13型式变压器是我公司引进国外先进技术并自主创新研发的节能型变压器,铁芯采用高导磁优质晶粒取向冷扎硅钢片,45°全斜步进接缝,铁芯采用特殊的方管拉板结构,芯柱采用绝缘带绑扎,铁芯表面采用特殊树脂涂覆以防潮防锈,有效降低了空载损耗、空载电流和铁芯噪音。负载损耗比SC(B)11型产品降低了10%以上,节能效果优异,运行经济,免维护。同时科学合理的设计和浇注工艺,使产品局部放电更小,噪音低,散热能力强,在强迫风冷条件下额定负载下长期运行。产品性能水平达到了国内先进水平。
适用主要标准:
@1094.11-2007《电力变压器 第11部分:干式变压器》
正常使用条件
1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃;
2.海拔高度:不高于1000m;
3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;
4.地震烈度:不超过8度;
5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
产品型号 | 额定容量(kVA) | 联结组标号 | 电压组合(kV) | 空载损耗 (W) | 负载损耗(W) (120℃) | 空载电流(%) | 短路抗阻(%) | ||||||
高压 | 分接范围 | 低压 | |||||||||||
S13-30 | 30 | Yyn0或Dyn11 | 10.5 10 6.3 6 | ±5%或 ±2x2.5% | 0.4 | 135 | 640 | 2.0 | 4.0 | ||||
S13 -50 | 50 | 195 | 900 | 2.0 | 4.0 | ||||||||
S13-80 | 80 | 265 | 1240 | 1.5 | 4.0 | ||||||||
S13-100 | 100 | 290 | 1410 | 1.5 | 4.0 | ||||||||
S13-125 | 125 | 340 | 1660 | 1.3 | 4.0 | ||||||||
SC(B)13-160 | 160 | 385 | 1910 | 1.3 | 4.0 | ||||||||
SC(B)13-200 | 200 | 445 | 2270 | 1.1 | 4.0 | ||||||||
SC(B)13-250 | 250 | 515 | 2480 | 1.1 | 4.0 | ||||||||
SC(B)13-315 | 315 | 635 | 3120 | 1.0 | 4.0 | ||||||||
SC(B)13-400 | 400 | 705 | 3590 | 1.0 | 4.0 | ||||||||
SC(B)13-500 | 500 | 835 | 4390 | 1.0 | 4.0 | ||||||||
SC(B)13-630 | 630 | 965 | 5290 | 0.85 | 4.0 | ||||||||
SC(B)13-630 | 630 | 935 | 5360 | 0.85 | 6.0 | ||||||||
SC(B)13-800 | 800 | 1090 | 6260 | 0.85 | 6.0 | ||||||||
SC(B)13-1000 | 1000 | 1270 | 7310 | 0.85 | 6.0 | ||||||||
SC(B)13-1250 | 1250 | 1500 | 8720 | 0.85 | 6.0 | ||||||||
SC(B)13-1600 | 1600 | 1760 | 10500 | 0.85 | 6.0 | ||||||||
SC(B)13-2000 | 2000 | 2190 | 13000 | 0.7 | 6.0 | ||||||||
SC(B)13-2500 | 2500 | 2590 | 15400 | 0.7 | 6.0 | ||||||||
注:产品可提供其它规格,请致电本公司详询。
正常使用条件
1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃;
2.海拔高度:不高于1000m;
3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;
4.地震烈度:不超过8度;
5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
产品型号 | 额定容量(kVA) | 联结组标号 | 电压组合(kV) | 空载损耗 (W) | 负载损耗(W) (120℃) | 空载电流(%) | 短路抗阻(%) | ||||||
高压 | 分接范围 | 低压 | |||||||||||
S13-30 | 30 | Yyn0或Dyn11 | 10.5 10 6.3 6 | ±5%或 ±2x2.5% | 0.4 | 135 | 640 | 2.0 | 4.0 | ||||
S13 -50 | 50 | 195 | 900 | 2.0 | 4.0 | ||||||||
S13-80 | 80 | 265 | 1240 | 1.5 | 4.0 | ||||||||
S13-100 | 100 | 290 | 1410 | 1.5 | 4.0 | ||||||||
S13-125 | 125 | 340 | 1660 | 1.3 | 4.0 | ||||||||
SC(B)13-160 | 160 | 385 | 1910 | 1.3 | 4.0 | ||||||||
SC(B)13-200 | 200 | 445 | 2270 | 1.1 | 4.0 | ||||||||
SC(B)13-250 | 250 | 515 | 2480 | 1.1 | 4.0 | ||||||||
SC(B)13-315 | 315 | 635 | 3120 | 1.0 | 4.0 | ||||||||
SC(B)13-400 | 400 | 705 | 3590 | 1.0 | 4.0 | ||||||||
SC(B)13-500 | 500 | 835 | 4390 | 1.0 | 4.0 | ||||||||
SC(B)13-630 | 630 | 965 | 5290 | 0.85 | 4.0 | ||||||||
SC(B)13-630 | 630 | 935 | 5360 | 0.85 | 6.0 | ||||||||
SC(B)13-800 | 800 | 1090 | 6260 | 0.85 | 6.0 | ||||||||
SC(B)13-1000 | 1000 | 1270 | 7310 | 0.85 | 6.0 | ||||||||
SC(B)13-1250 | 1250 | 1500 | 8720 | 0.85 | 6.0 | ||||||||
SC(B)13-1600 | 1600 | 1760 | 10500 | 0.85 | 6.0 | ||||||||
SC(B)13-2000 | 2000 | 2190 | 13000 | 0.7 | 6.0 | ||||||||
SC(B)13-2500 | 2500 | 2590 | 15400 | 0.7 | 6.0 | ||||||||
注:产品可提供其它规格,请致电本公司详询。
