产品详情

PZDW微机型控制直流电源屏

联系人:薄坤
联系电话:0416-698****
企业地址辽宁省-锦州市
详细地址辽宁省锦州市凌海市大凌河工业园区北一路4号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
锦州中瑞电器设备有限公司成立于2011年1月,是一家专业生产现代化电力设备及承接各种建筑工程,输、送变电安装及大修改造工程的公司。公司位于东北工业、交通重镇——锦州。公司注册资本12000万元,占地3.5万平方米。 公司拥有行业内一流的生产配套设备,先后引进的多工位数控转塔冲床、数控折弯机、数控剪板机、激光切割机、数控母线加工机、机器人焊机、充气检漏仪及配套检验测试设备等,有效地确保了产品质量及性能。公司所承接的送、变电施工,目前无论从经济实力、技术力量、机械设备、企业管理、施工业绩等方面,已经完全具有独立承担经220KV及以内的输、送变电安装及大修改造工程的能力。 企业经营管理方面,公司始终把保障产品质量及向用户提供最优质的服务作为企业生存和发展的命脉,所有产品通过了ISO9001:2015质量管理体系认证、职业健康安全管理体系认证及环境管理体系认证,相关产品均通过了国家CCC强制性认证和型式试验。同时在产品的设计与制造过程中全面采用流程化管理,开发设计及工程设计全部实现CAD计算机设计,实现了CAM计算机辅助制造,使先进数控设备的功效得到高效发挥。公司组织结构下设有销售部、市场服务部、技术部、研发部、生产部、质检部等职能部门,有效的保障了为用户提供最优质的服务。 公司拥有先进的生产设备和专业的技术,并拥有一支勠力同心的销售队伍和精干的管理层人员,同时具有完善的产品开发、质量保证、为用户提供优质服务及企业管理的体系和机制。在经营过程中公司一直秉承客户至上,诚信为本的经营理念,长期以产品质量优、售后服务好、重合同、守信用,在全国电力行业享有盛誉。 公司主要经营范围:建筑工程施工总承包、电力工程总承包及施工(220kV及220kV以下);35kV及以下高低压开关成套设备、高低压无功自动补偿装置、电力变压器及主动干预型消弧装置等几十个品种的系列产品,已销往全国各地,部分产品已远销国际市场。公司集技、工、贸于一体,可以为用户提供电站相关设备的技术开发、技术咨询、设备引进、设备制造、安装、调试等一条龙服务。

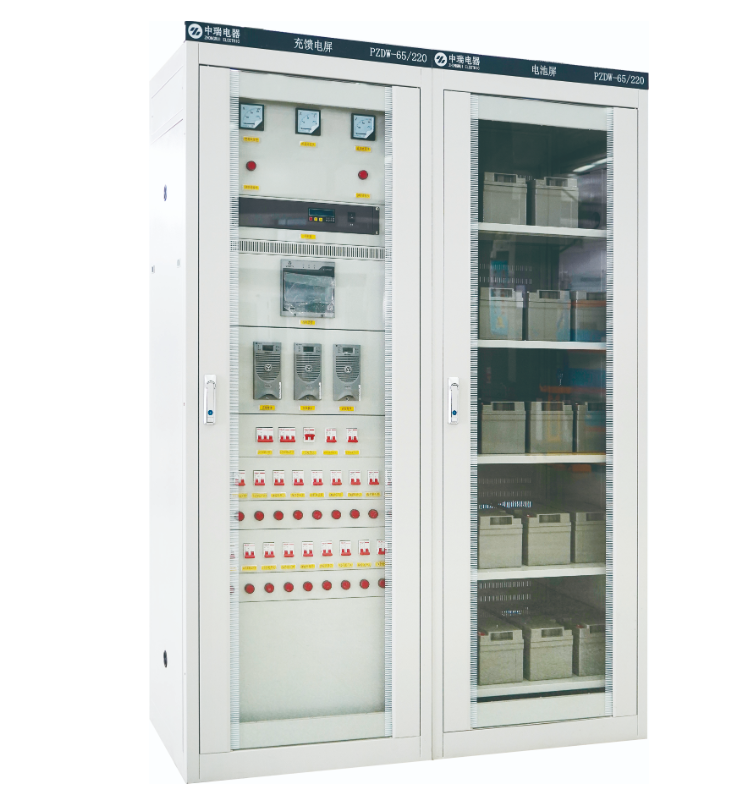

产品图片

PZDW微机型控制直流电源屏



产品概述

   我公司生产的PZDW微机型控制直流电源屏按照不同容量的铅酸免维护电池组成技术先进、性能稳定的不同规格的电池直流屏,可根据用户 可的要求配RS485通讯接口,实现四遥功能。

   本产品适用于电力系统发电厂、变电站及工矿企业事业单位的变配电室作为直流电源,它可以满足正常和事故状态下继电保护及自动装置的要求,也能满足控制设备、事故照明和各种直流操作机构分合闸等的用电要求,为电力系统安全运行提供可靠的直流电源。

   PZDW微机型控制直流电源屏蓄电池在浮充状态下,可保证其运行容量不低95%的额定容量。

   适用主要标准:

   ◎GB/T19826-2014《电力工程直流电源设备通用技术条件及安全要求》

   ◎JB/T8456-2005《低压直流成套开关设备和控制设备》

正常使用条件

   1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃)

   2.海拔高度:不超过2000m;

   3.相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响

   4.设备安装时与垂直面的倾斜度不超过5°

   5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

注:当实际使用环境条件与上述不同时,用户与制造厂协商。

技术参数

序号

产品型号

交流输入

控制母线额定电流(A)

合闸母线瞬时电流(A)

电池

每组电池数量(节)

屏体数量(台)供参考

电压(V

功率(KVA)

放电电流(A

放电时间(S)

1

PZDW-38/220(110)

380V±15%

5

10

114

4

≥600

18(9)

1

2

PZDW-50/220(110)

380V±15%

5

10

150

5

≥600

18(9)

2

3

PZDW-65/220(110)

380V±15%

6

12

195

6.5

≥600

18(9)

2

4

PZDW-80/220(110)

380V±15%

8

15

240

8

≥600

18(9)

2

5

PZDW-100/220(110)

380V±15%

10

15

300

10

≥600

18(9)

2

6

PZDW-200/220(110)

380V±15%

15

20

600

20

≥600

108(54)

4

7

PZDW-300/220(110)

380V±15%

15

40

900

30

≥600

108(54)

5

8

PZDW-400/220(110)

380V±15%

22

40

1200

40

≥600

108(54)

6

9

PZDW-500/220(110)

380V±15%

30

60

1500

50

≥600

108(54)

8

10

PZDW-600/220(110)

380V±15%

40

100

1800

60

≥600

108(54)

主屏4

11

PZDW-800/220(110)

380V±15%

45

100

2400

80

≥600

108(54)

主屏4

12

PZWD-1000/220(110)

380V±15%

50

100

3000

100

≥600

108(54)

主屏4




正常使用条件

   1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃)

   2.海拔高度:不超过2000m;

   3.相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响

   4.设备安装时与垂直面的倾斜度不超过5°

   5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

注:当实际使用环境条件与上述不同时,用户与制造厂协商。

技术参数

序号

产品型号

交流输入

控制母线额定电流(A)

合闸母线瞬时电流(A)

电池

每组电池数量(节)

屏体数量(台)供参考

电压(V

功率(KVA)

放电电流(A

放电时间(S)

1

PZDW-38/220(110)

380V±15%

5

10

114

4

≥600

18(9)

1

2

PZDW-50/220(110)

380V±15%

5

10

150

5

≥600

18(9)

2

3

PZDW-65/220(110)

380V±15%

6

12

195

6.5

≥600

18(9)

2

4

PZDW-80/220(110)

380V±15%

8

15

240

8

≥600

18(9)

2

5

PZDW-100/220(110)

380V±15%

10

15

300

10

≥600

18(9)

2

6

PZDW-200/220(110)

380V±15%

15

20

600

20

≥600

108(54)

4

7

PZDW-300/220(110)

380V±15%

15

40

900

30

≥600

108(54)

5

8

PZDW-400/220(110)

380V±15%

22

40

1200

40

≥600

108(54)

6

9

PZDW-500/220(110)

380V±15%

30

60

1500

50

≥600

108(54)

8

10

PZDW-600/220(110)

380V±15%

40

100

1800

60

≥600

108(54)

主屏4

11

PZDW-800/220(110)

380V±15%

45

100

2400

80

≥600

108(54)

主屏4

12

PZWD-1000/220(110)

380V±15%

50

100

3000

100

≥600

108(54)

主屏4
