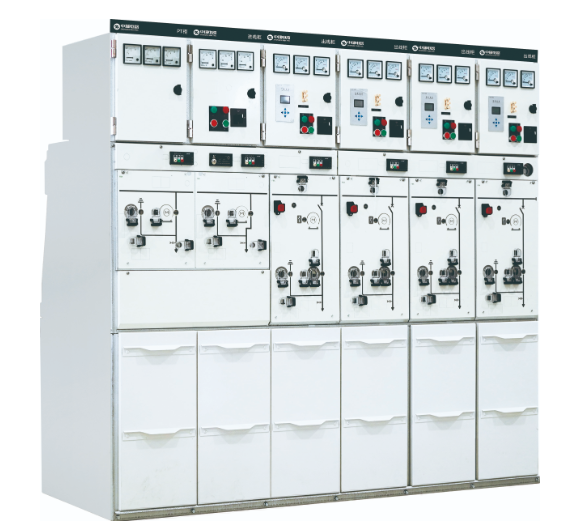

ZR-XGNC口-12全密封全绝缘充气式开关设备

产品概述
ZR-XGNC口-12全密封全绝缘充气式开关设备其绝缘介质为SF6气体。本开关设备中的断路器、隔离开关、负荷开关等高压元件的导电部分集中安装在密封的不锈钢外壳内,特点是高压元件尺寸缩小,密封在壳体内的元件无腐蚀、无生锈现象,不受外界环境影响,可靠性高,使设备整体小型化,在环境恶劣的场所能够长期安全运行,从而实现免维护或少维护的使用要求。
本开关设备适用于交流3.6~12kV三相交流50Hz的配电系统中。广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等,空间狭小受限制的变电站内使用,作为环网供电单元和终端设备,起着电能的分配、控制和电气设备的保护作用,也可装在预装变电站中,在空间上有着极大的优势。
适用主要标准:
◎GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》
◎GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》
◎GB/T3804-2017《3.6kV-40.5kV高压交流负荷开关》
◎GB16926-2009《高压交流负荷开关-熔断器组合电器》
◎GB1985-2014《交流高压隔离开关和接地开关》
◎GB/T1984-2014《高压交流断路器》
◎GB20840.1-2010《互感器第1部分:通用技术要求》
正常使用条件
1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃;
2.海拔高度:不高于1000m;
3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;
4.地震烈度:不超过8度;
5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所;
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | HZ | 50 | |
3 | 额定电流 | 负荷开关柜 | A | 630 |
组合电器柜 | A | 125 | ||
真空开关 | A | 630/1250 | ||
4 | 额定短时开断电流 | kA | 20/25 | |
5 | 额定短时耐受电流 | kA | 20/25 | |
6 | 额定峰值耐受电流 | kA | 50/63 | |
7 | 额定工频耐受电流 | kV | 42(断口48) | |
8 | 雷电冲击耐受电流 | kV | 75(断口85) | |
9 | 机械寿命 | 次 | 10000 | |
10 | 额定转移电流(组合电器) | A | 1700 | |
11 | 操作方式 | 手动或电动 | ||
12 | 防护等级 | SF6气室IP67/外壳IP4X | ||
正常使用条件
1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃;
2.海拔高度:不高于1000m;
3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;
4.地震烈度:不超过8度;
5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所;
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | HZ | 50 | |
3 | 额定电流 | 负荷开关柜 | A | 630 |
组合电器柜 | A | 125 | ||
真空开关 | A | 630/1250 | ||
4 | 额定短时开断电流 | kA | 20/25 | |
5 | 额定短时耐受电流 | kA | 20/25 | |
6 | 额定峰值耐受电流 | kA | 50/63 | |
7 | 额定工频耐受电流 | kV | 42(断口48) | |
8 | 雷电冲击耐受电流 | kV | 75(断口85) | |
9 | 机械寿命 | 次 | 10000 | |
10 | 额定转移电流(组合电器) | A | 1700 | |
11 | 操作方式 | 手动或电动 | ||
12 | 防护等级 | SF6气室IP67/外壳IP4X | ||
