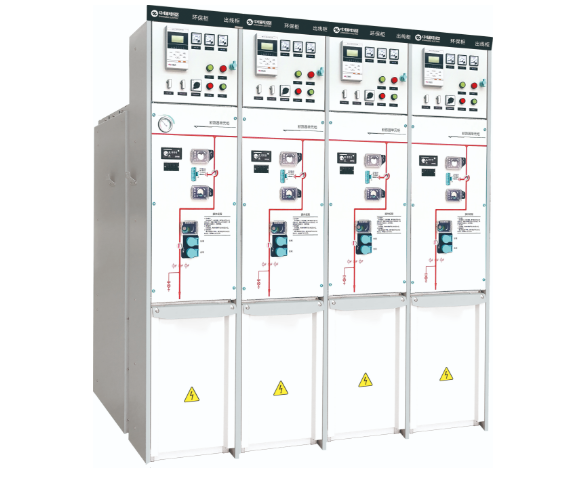

ZR-HBXGN-12环保型中压环网开关设备








产品概述

   ZR-HBXGN-12环保型中压环网开关设备,是采用特殊处理的干燥空气作绝缘介质,真空灭弧室进行灭弧,其隔离开关和灭弧室完全封闭在干燥空气的不锈钢气箱中,全绝缘全密封设计,气箱采用304不锈钢钢板,利用先进机器人焊接技术焊接而成,充气壳铁的防护等级达到IP67。母线采用技术成熟的上部扩展结构,安装方便,完全实现绿色环保、安全可靠、结构紧凑、免维护、长寿命等要求。本开关设备具有高技术含量的核心器件,是集新技术、新工艺、新材料的完全环保型开关设备产品。

   适用主要标准:

   ◎GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》

   GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》

   ◎GB/T3804-2017《3.6kV-40.5kV高压交流负荷开关》

   ◎GB1985-2014《交流高压隔离开关和接地开关》

   ◎GB/T1984-2014《高压交流断路器》

   ◎GB20840.1-2010《互感器 第1部分:通用技术要求》

正常使用条件

   1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃

   2.海拔高度:不高于1000m;

   3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;

   4.地震烈度:不超过8度;

   5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

注:当实际使用环境条件与上述不同时,用户与制造厂协商。

技术参数

序号

项目

单位

参数

1

额定电压

kV

12

2

额定频率

HZ

50

3

额定电流

负荷开关柜

A

630

组合电器柜

A

125

真空开关

A

630/1250

4

额定短时开断电流

kA

20/25

5

额定短时耐受电流

kA

20/25

6

额定峰值耐受电流

kA

50/63

7

额定工频耐受电流

kV

42(断口48

8

雷电冲击耐受电流

kV

75(断口85

9

机械寿命

10000

10

操作方式


手动或电动

11

防护等级


SF6气室IP67/外壳IP4X




正常使用条件

   1.环境温度:-25℃~+40℃,且在24h内平均值不超过35℃

   2.海拔高度:不高于1000m;

   3.相对湿度:相对日平均值不超过95%,月平均值不超过90%;

   4.地震烈度:不超过8度;

   5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

注:当实际使用环境条件与上述不同时,用户与制造厂协商。
