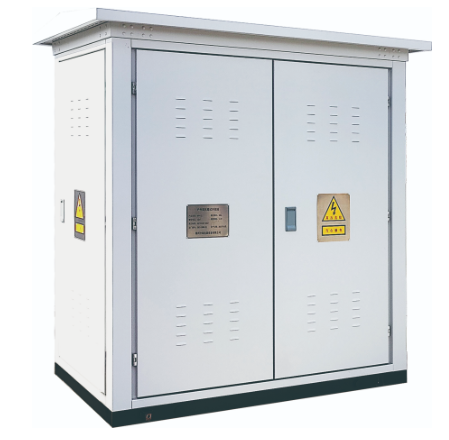

ZR-XGW口户外环网箱(开闭所)

产品概述
ZR-XGW口户外高压环网箱(开闭所)主要用于额定电压12kV三相交流50Hz的供配电系统中,具有连接、转移、分配电能的功能。设备性能优良、设计规范、外观优美、耐腐蚀、体积小、安全可靠、结构紧凑、灵活方便,可配负荷开关或真空断路器,具有电动和手动操作,可实现“三遥”功能,提高了供电可靠性。广泛应用于城市工业园区、住宅小区、商业中心、城市人口密集区、 铁路、公路、石油、化工等场所。本产品建在城市主要道路的路口附近、负荷中心区和两座高压变电站之间,汇集若干条变电站10KV出线作为电源,以相同电压等级向用户供电,具有出线保护功能。
本产品解决了高压变电站出线间隔不足,出线通道受限的矛盾;减少了相同路径的电缆条数;加强了电网联络,提高了供电可靠性。本产品可根据用户不同需求制作成不锈钢环网箱,或者金属雕花板环网箱等。
适用标准:
◎GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》
◎JB/T10840-2008《3.6kV~40.5kV高压交流金属封闭电缆分接开关设备》
正常使用条件
1.海拔高度不超过2000m;
2.环境温度:周围空气温度不高于+50℃,不低于-50℃;
3.周围空气湿度不超过90%(+25℃);
4.风速不大于34m/s;
5.地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s²;
6.使用地点无导电尘埃,无腐蚀性、易燃、易爆的危险物品;
7.安装地点无剧烈震动的场所,倾斜度不大于3°。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号 | 项目 | 单位 | 参数 | |
高 压 单 元 | 额定频率 | HZ | 50 | |
额定电压 | KV | 12 | ||
额定电流 | A | 630 | ||
额定短时耐受电流 | kA | 25 | ||
额定峰值耐受电流 | kA | 63 | ||
工频耐受电压 | 对地及相间 | kv | 42 | |
断口间 | kv | 48 | ||
雷电冲击耐受电压 | 对地及相间 | kv | 75 | |
断口间 | kv | 85 | ||
箱 体 | 外壳防护等级 | IP33 | ||
声级水平 | dB | ≤55 | ||
正常使用条件
1.海拔高度不超过2000m;
2.环境温度:周围空气温度不高于+50℃,不低于-50℃;
3.周围空气湿度不超过90%(+25℃);
4.风速不大于34m/s;
5.地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s²;
6.使用地点无导电尘埃,无腐蚀性、易燃、易爆的危险物品;
7.安装地点无剧烈震动的场所,倾斜度不大于3°。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
