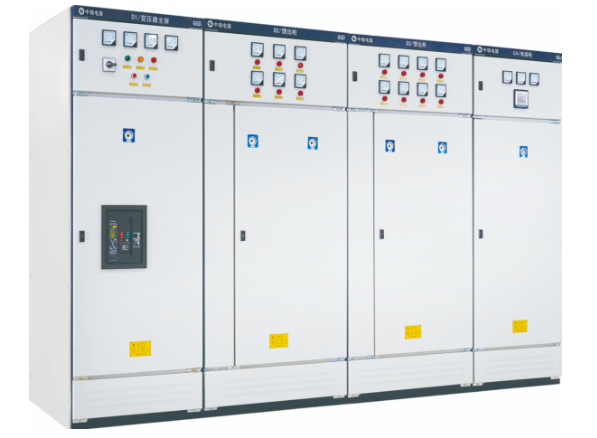

GGD交流低压配电开关设备

产品概述
GGD交流低压配电开关设备适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz,额定工作电压400V,额定电流至6300A的配电系统中,实现动力、照明及配电设备的电能转换、分配与控制之用。本开关设备可根据用户不同需求,选用不同元器件,完成各种功能性配置。
GGD交流低压配电开关设备采用8MF或C型材冷弯型局部焊接组装而成,本着安全、经济、合理、可靠的原则,设计的新型配电柜。产品分断能力高,动热稳定性好,电气方案组合灵活方便,系列性、实用性强,可作为低压成套开关设备的传统型产品使用。
适用主要标准:
◎GB/T7251.1-2013《低压成套开关设备和控制设备第1部分:总则》
◎GB/T7251.12-2013《低压成套开关设备和控制设备第2部分:成套电力开关和控制设备》
正常使用条件
1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃;
2.海拔高度:不超过2000m;
对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温
度的变化可能会偶然产生凝露的影响;
4.设备安装时与垂直面的倾斜度不超过5°;
5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | V | AC400 | |
2 | 额定频率 | HZ | 50 | |
3 | 额定电流 | 水平母线 | A | ≤6300 |
垂直母线 | A | ≤2000 | ||
4 | 额定短时耐受电流 | kA | 15,30,50 | |
5 | 额定峰值耐受电流 | kA | 30,63,105 | |
6 | 介电强度(1min) | V | 1890 | |
7 | 额定绝缘电压 | V | AC660 | |
8 | 防护等级 | kA | IP30/IP40 | |
9 | 外形尺寸(宽x深x高) | mm | 600(800,1000,1200)x600(800,1000)x2200 | |
