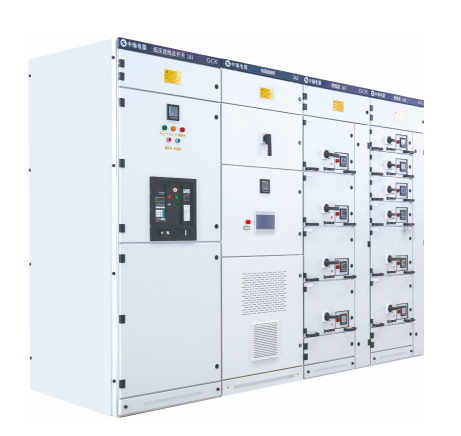

GCS低压抽出式开关设备

产品概述
GCS低压抽出式开关设备广泛应用于发电厂、变电所、石油化工、工矿企业、公共设施及民用建筑等场所的动力配电中心PC和电动机控制中心MCC,作为交流50~60Hz,额定工作电压660V及以下,额定电流4000A及以下,电力系统配电、电动机集中控制、无功补偿使用的低压成套配电装置。GCS低压抽出式开关设备在保持了电气性能高于同类产品的基础上,增大了容量械强度,并具有结构先进、外型美观、防护等级高、安全可靠、维护方便等特点。
GCS型低压抽出式开关设备采用异型钢框架组合而成,功能单元模数化设计,可随意组合不同模数的抽屉单元。产品分断能力高,动热稳定性好,电气方案组合灵活方便、系列性、实用性强,可作为低压成套开关设备的更新换代产品使用。
◎适用主要标准:
◎GB/T7251.1-2013《低压成套开关设备和控制设备第1部分:总则》
◎GB/T7251.12-2013《低压成套开关设备和控制设备第2部分:成套电力开关和控制设备》
◎GB/T24274-2019《低压抽出式成套开关设备和控制设备》
正常使用条件
1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃;
2.海拔高度:不超过2000m;
3.相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响;
4.设备安装时与垂直面的倾斜度不超过5°;
5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所,
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | V | AC400,660 | |
2 | 额定频率 | HZ | 50/60 | |
3 | 额定电流 | 水平母线 | A | ≤4000 |
垂直母线 | A | ≤1600 | ||
4 | 额定短时耐受电流 | kA | 50,80 | |
5 | 额定峰值耐受电流 | kA | 105,176 | |
6 | 介电强度(1min) | V | 1890 | |
7 | 额定绝缘电压 | V | AC660,1000 | |
8 | 控制电动机容量 | KW | 0.5-155 | |
9 | 防护等级 | kA | IP30/IP40 | |
10 | 外形尺寸(宽x深x高) | mm | 600(800,1000,1200)x800(1000)x2200 | |
正常使用条件
1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃;
2.海拔高度:不超过2000m;
3.相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响;
4.设备安装时与垂直面的倾斜度不超过5°;
5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所,
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | V | AC400,660 | |
2 | 额定频率 | HZ | 50/60 | |
3 | 额定电流 | 水平母线 | A | ≤4000 |
垂直母线 | A | ≤1600 | ||
4 | 额定短时耐受电流 | kA | 50,80 | |
5 | 额定峰值耐受电流 | kA | 105,176 | |
6 | 介电强度(1min) | V | 1890 | |
7 | 额定绝缘电压 | V | AC660,1000 | |
8 | 控制电动机容量 | KW | 0.5-155 | |
9 | 防护等级 | kA | IP30/IP40 | |
10 | 外形尺寸(宽x深x高) | mm | 600(800,1000,1200)x800(1000)x2200 | |
