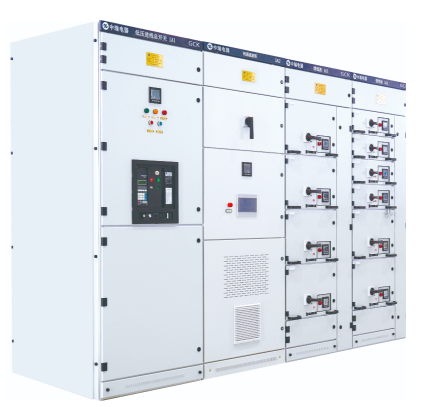

GCK低压抽出式开关设备


产品概述

   GCK低压抽出式开关设备广泛应用于发电厂,变电所,厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC作为交流50~60Hz,额定工作电压660V及以下,额定电流4000A及以下,电力系统配电、电动机集中控制、无功补偿使用的低压成套配电装置。GCK低压抽出式开关设备采用了模块化设计,并具有结构先进、外型美观、防护等级高、安全可靠、维护方便等特点。

   GCK低压抽出式开关设备是一种以C型材及标准部件组装而成,柜体经酸洗磷化后静电喷涂的开关设备。产品分断能力高,动热稳定性好,电气方案组合灵活方便,系列性、实用性强,可作为低压成套开关设备的更新换代产品使用

   适用主要标准:

   ◎GB/T7251.1-2013《低压成套开关设备和控制设备第1部分:总则》

   ◎GB/T725112-2013《低压成套开关设备和控制设备第2部分:成套电力开关和控制设备》

   ◎GB/T24274-2019《低压抽出式成套开关设备和控制设备》

正常使用条件

1.环境温度:-5℃~+40℃,24h内的平均温度不高于+35℃;

2.海拔高度:不超过2000m;

3.相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度;(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响;

4.设备安装时与垂直面的倾斜度不超过5°

5.设备应安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。

注:当实际使用环境条件与上述不同时,用户与制造厂协商。

 技术参数表

序号

项目

单位

参数

1

额定电压

V

AC400,660

2

额定频率

HZ

50/60

3

额定电流

水平母线

A

4000

垂直母线

A

1600

4

额定短时耐受电流(1S)

kA

50,80

5

额定峰值耐受电流

kA

105,176

6

介电强度(1min

V

1890

7

额定绝缘电压

V

AC660,1000

8

控制电动机容量

Kw

0.5-155

9

防护等级


IP30/IP40

10

外形尺寸(宽xx高)

mm

600(800,1000,1200)x800(1000)x2200
