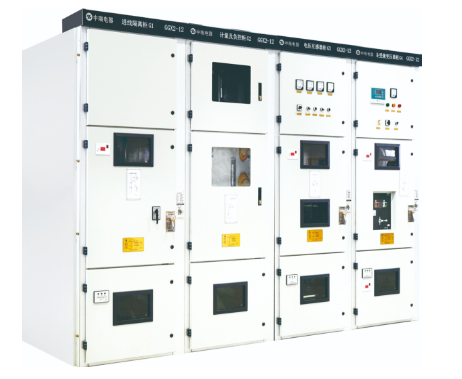

GGX2-12(Z)箱型固定式交流金属封闭开关设备

产品概述
GGX2-12(Z)箱型固定式户内交流金属封闭开关设备,适用于3.6~12kV三相交流50Hz单母线及单母线分段的电力系统中。作为发电厂、变电站及工矿企业接受和分配电网的三相电能之用,对电路起到控制、保护和检测等功能。本开关设备除可配装国产VS1、ZN12等断路器外,还可配装VD4或HVX等进口或合资品牌的真空断路器,是一种小型化的固定式开关设备,本开关设备的柜体尺寸做了优化,更适合应用在空间受限的配电场所。
本开关设备柜体为组装式结构,由敷铝锌钢板经数控机床加工而成。配备独特的模块式操作机构,这种操作机构改变了传统的一刀一操作手柄的操作模式,使隔离开关,接地开关的操作更简单,也防止了操作顺序上的失误。此产品外形美观,操作灵便,且具有可靠的联锁装置,完全满足成套设备“五防”的要求。
适用主要标准:
◎GB/T3906-2020《3.6kV-40.5kV交流金属封闭开关设备和控制设备》
◎ GB/T11022-2020《高压开关设备和控制设备标准的共用技术要求》
◎GB/T1984-2014《高压交流断路器》
◎GB1985-2014《交流高压隔离开关和接地开关》◎GB1208-2006《电流互感器》
◎GB11032-2020《交流无间隙金属氧化锌避雷器》
◎GB20840.1-2010《互感器 第1部分:通用技术要求》
正常使用条件
环境温度 | -25℃~+40℃,且在24h内平均值不超过35℃ |
环境湿度 | 相对日平均值不超过95%,月平均值不超过90% |
最大海拔高度 | 不高于1000m |
地震烈度 | 不超过8度 |
安装环境 | 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 |
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kv | 12 | |
2 | 额定频率 | HZ | 50 | |
3 | 额定电流 | A | 630,1250,1600,2000,2500,3150,4000 | |
4 | 额定绝缘水平 | 工频耐受电压(1min) | kv | 42 |
雷电冲击耐受电压 | kv | 75 | ||
5 | 辅助控制回路 | 额定电压 | V | DC:110,220 |
V | AC:110,220 | |||
工频耐压(1min) | V | 2000 | ||
6 | 额定短时耐受电流 | kA | 20,25,31.5,40 | |
7 | 额定峰值耐受电流 | kA | 50,63,80,100 | |
8 | 额定短路持续时间 | S | 4 | |
9 | 额定短路开断电流 | kA | 20,25,31.5,40 | |
10 | 额定短路关合电流 | kA | 50,63,80,100 | |
11 | 外形尺寸(宽x深x高) | mm | 900(1100)x1100x2350 | |
正常使用条件
环境温度 | -25℃~+40℃,且在24h内平均值不超过35℃ |
环境湿度 | 相对日平均值不超过95%,月平均值不超过90% |
最大海拔高度 | 不高于1000m |
地震烈度 | 不超过8度 |
安装环境 | 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所 |
注:当实际使用环境条件与上述不同时,用户与制造厂协商。
技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kv | 12 | |
2 | 额定频率 | HZ | 50 | |
3 | 额定电流 | A | 630,1250,1600,2000,2500,3150,4000 | |
4 | 额定绝缘水平 | 工频耐受电压(1min) | kv | 42 |
雷电冲击耐受电压 | kv | 75 | ||
5 | 辅助控制回路 | 额定电压 | V | DC:110,220 |
V | AC:110,220 | |||
工频耐压(1min) | V | 2000 | ||
6 | 额定短时耐受电流 | kA | 20,25,31.5,40 | |
7 | 额定峰值耐受电流 | kA | 50,63,80,100 | |
8 | 额定短路持续时间 | S | 4 | |
9 | 额定短路开断电流 | kA | 20,25,31.5,40 | |
10 | 额定短路关合电流 | kA | 50,63,80,100 | |
11 | 外形尺寸(宽x深x高) | mm | 900(1100)x1100x2350 | |
