ISD 低压补偿柜

概述：电力系统提供固定频率的正弦三相交流电，其电流、电压波形为正弦波，当有非线性设备（如变频器、整流器等）接入系统时，就会产生谐波，引起波形畸变。当谐波与电容器和变压器或其它的感性设备同时存在时，更会产生谐振，导致因谐波畸变更加严重，从而对供电系统的安全以及生产设备的稳定运行造成危害。

功能描述

在补偿电容前串接一定比例的电抗器，就可以解决上述问题。如串接6%的调谐电抗器可防止5次以上谐波发生谐振，串接14%的调谐电抗器可防止3次以上谐波发生谐振，同时还可以吸收一定数量的谐波，减少谐波危害。 阿珂法公司生产的ISD调谐滤波柜即采用滤波电容器和调谐电抗器串接方式，在改善系统功率因数的基础上，不仅有效地避免谐振发生，还能滤除一定比例谐波含量。

设备功能：

在基波频率下安全提高功率因数。

精确配置电容器和电抗器的调谐频率，避免系统谐波发生谐振。

滤除谐波能力15-50%。

安全特性：

使用封闭式一体化母排系统，让带电部分得到有效屏蔽，提高操作安全系数。

防拉弧保护功能：每个熔断器均有辅助触点，在断开负荷之前，辅助触点会先断开接触器，避免带负荷拉闸，确保操作人员的安全。

合理设计：

柜内合理布置器件，使净空间增加50%，达到最佳的散热效果，有效延长了电容器的使用寿命。

最简洁的布线设计，易于安装及运行维护，减少日常维护工作量。

温度控制器：通过设定，当柜内温度高于设定值时，自动启动顶部风扇散热，低于设定值时，风扇停止运行，省电节能。

调谐电抗器采用铁芯式铜绕组结构，发热量相比铝绕组降低30%。

主要器件：

功率因数控制器

滤波电容器

调谐电抗器

电磁接触器

刀熔开关

封闭式母线系统

二次控制回路/温控器

散热风扇

金属柜体

电弧光保护装置（可选）

选配“阿珂法云控系统”，实时掌握设备的全部信息

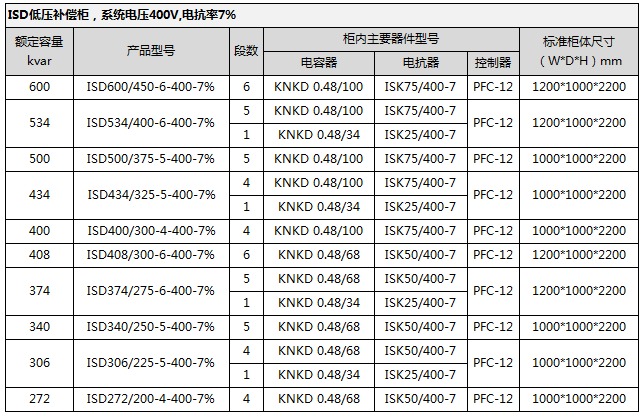

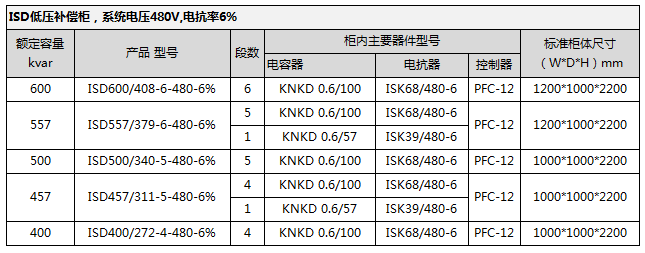

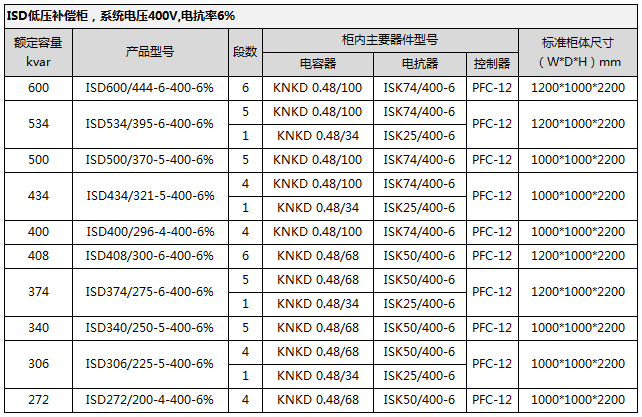

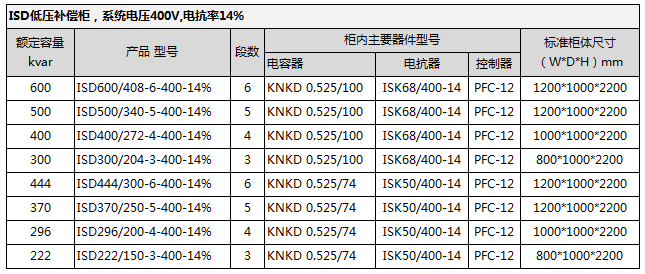

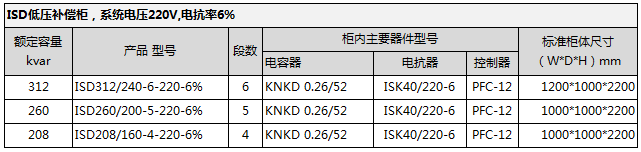

规格型号

技术参数

系统电压：220V～750V

额定容量：50kvar～600 kvar /柜（其它容量可根据需求定制）

电抗系数：6%、7%、14%

调谐频率：204Hz、189Hz、133Hz （其他频率可根据需求提供）

安装场所：室内

绝缘水平：3kV/1min

放电时间：内设放电电阻，1分钟之内电压下降至50V以下。

工作温度：-20℃～+40℃

标 准：IEC60831 IEC60289 VDE0532 GB/T15576-1995 JB/T9663-1999

颜 色：RAL7035（其它颜色可根据需求定制）
