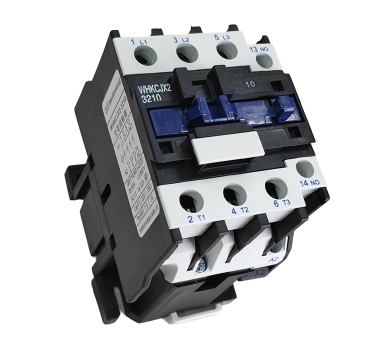

WHKCJX2系列交流接触器

产品介绍

适用范围
WHKCJX2系列交流接触器（以下简称接触器）主要适用于交流50Hz（或60Hz），额定工作电压至690V，在AC-3、400（380）V使用类别下额定工作电流至95A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜于频繁起动和控制交流电动机。

符合标准
GB/T 14048.4

结构特点

• 接触器具有体积小、重量轻、功耗小、寿命高，安全可靠等特点；

• 可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等附件组合成多种派生产品；

• 接触器本体在32A及以下规格有一对常开或常闭辅助触头，40A及以上规格有一对常开和一对常闭辅助触头（四极除外）。另外可顶挂F4辅助触头组（两组或四组)或F5空气延时头以及侧挂NCF1辅助触头组。

接触器型号及含义

辅助触头组（NCF1-11C、F4）型号及含义

空气延时头型号及含义


• 技术参数

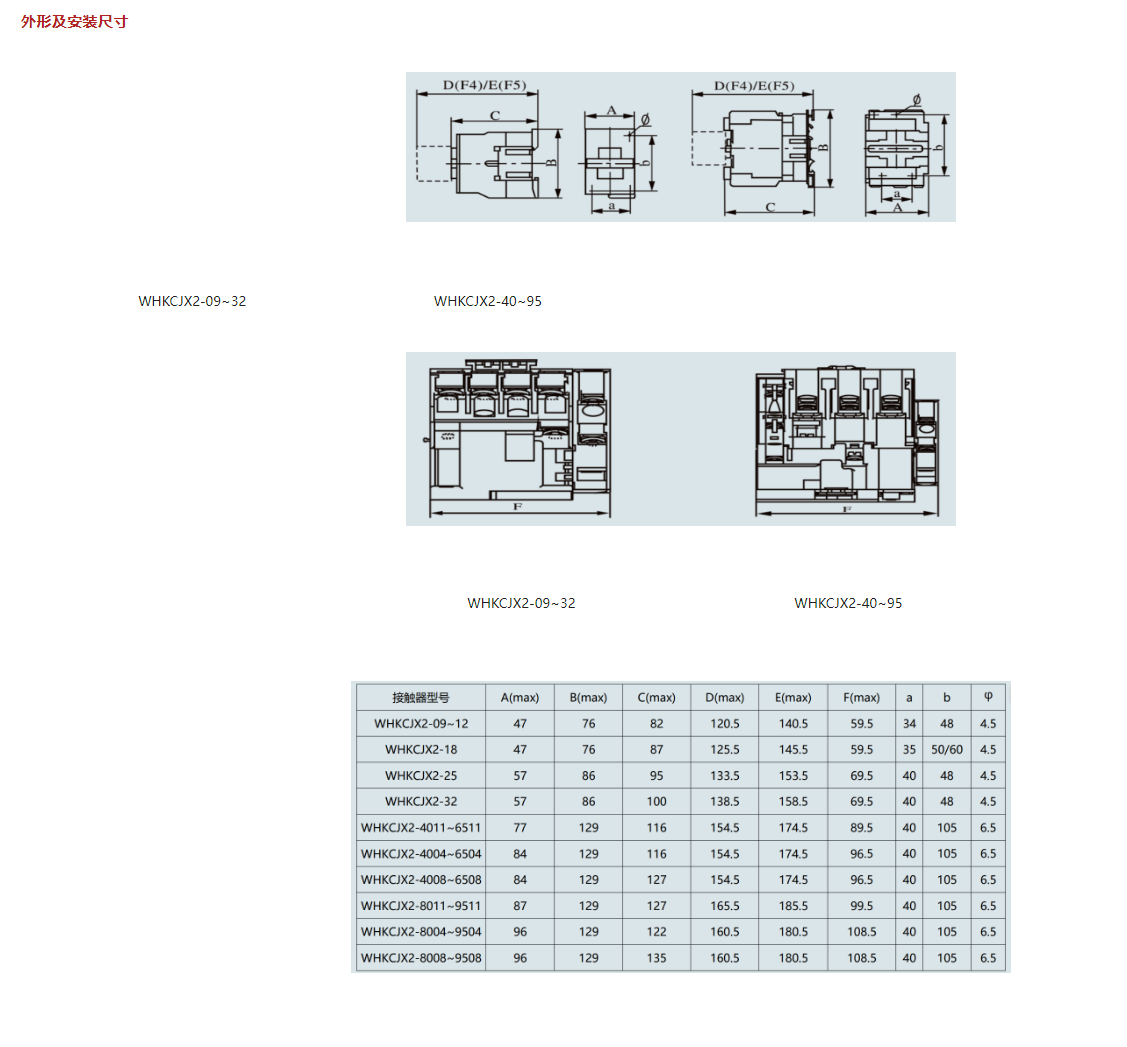

安装方式

接触器除用螺钉安装外，WHKCJX2-09~32可以用35mm型标准卡轨安装，WHKCJX2-40~95可以用35mm和75mm型标准卡轨安装。


正常工作条件

• 周围空气温度为：-5至+40°C，24h平均值不超过+35°C；

• 海拔高度：不超过2000m；

• 大气条件

            湿度：最高温度为+40°C时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例
                       如20°C时达90%，对于由于温度变化偶尔产生的凝露应采取特殊的措施；

• 污染等级：3级

• 安装类别：III类

• 安装条件：安装面与垂直面倾斜角度不大于+5°

• 冲击振动：产品应安装和使用在无显著摇动、冲击和震动的地方。

• 外壳防护等级：IP10

• 额定工作制：断续工作制，负载因数40%。
