GN38-12户内高压隔离开关
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
德川电气有限公司集产品开发，生产、销售于—体。主营高低压成套设备，户外真空断路器， 高压隔离开关，高压电缆分支箱，冷缩，热缩电缆附件，跌落式熔断器，故障指示器等系列产品。
公司自成立以来，以坚持 “科技创造、服务社会” 为宗旨，先后从各大高等院校、科研单位引进大量工程技术人员和管理人员。企业在注重产品研发的同时， 不断加强质量管理。产品通过了西安高压电器研究所的型式试验和省级产品质量技术鉴定，产品各项性能达到国内优良水平。 产品销往全国， 深受广大用户的好评。

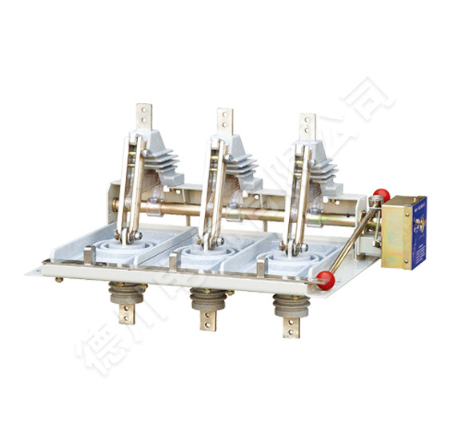

产品图片
GN38-12户内高压隔离开关
概述：
GN38-12户内高压隔离开关型户内高压隔离开关是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜的选配开关。
引用标准：GB1985-1989 交流高压隔离开关和接地开关。
IEC129-84交流隔离开关和接地开关。
型号含义：
正常使用条件：
◇海拔高度2000m以下;
◇周围空气温度：上限+40℃，下限-25℃;
◇相对湿度： 日平均值不大于95% ，月平均值不大于90%;
◇周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染;
◇无经常性的剧烈震动。
主要技术参数
| 序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | HZ | 50 | |
3 | 额定电流 | A | 630-1250 | |
4 | 额定热稳定电流(4s) | kA | 25-31.5 | |
5 | 额定动稳定电流 | kA | 63-80 | |
6 | 额定绝缘水平 | 1min工频耐受电压 | kV | 对地及相间42；隔离断口48 |
| 雷电冲击耐受电压 | 对地及相间75；隔离断口85 | |||
外形及安装尺寸：
主要技术参数
| 序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | HZ | 50 | |
3 | 额定电流 | A | 630-1250 | |
4 | 额定热稳定电流(4s) | kA | 25-31.5 | |
5 | 额定动稳定电流 | kA | 63-80 | |
6 | 额定绝缘水平 | 1min工频耐受电压 | kV | 对地及相间42；隔离断口48 |
| 雷电冲击耐受电压 | 对地及相间75；隔离断口85 | |||
