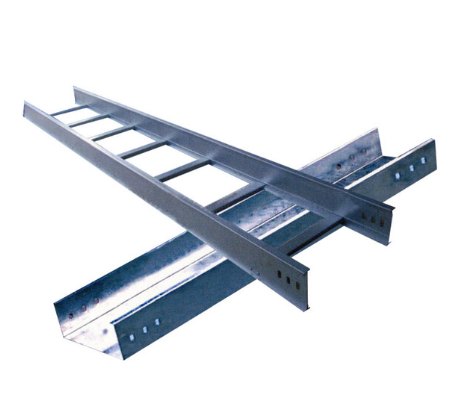

产品图片
XQJ型电缆桥架
产品介绍
XQJ系列电缆桥架适用于电压在12KV以下的电力电缆、控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。电缆桥架分为梯架式、托盘式和槽式等结构，梯级式电缆桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。电缆桥架由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。
主要特点
XQJ系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点。
XQJ系列电缆桥架的安装可因地制宜。可随工艺管道架空敷设；楼板、梁下吊板；室内外墙壁、柱壁、隧道、电缆沟壁下的侧装，还可以在露天立柱或支墩上安装。大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
XQJ系列电缆桥架可水平、垂直敷设、可转角、T字形、十字形分支；可调宽、调高、变径。

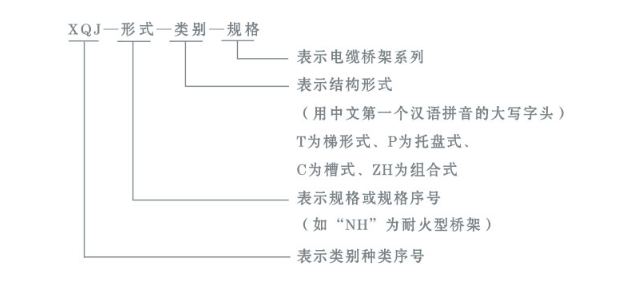

型号及含义
产品特点

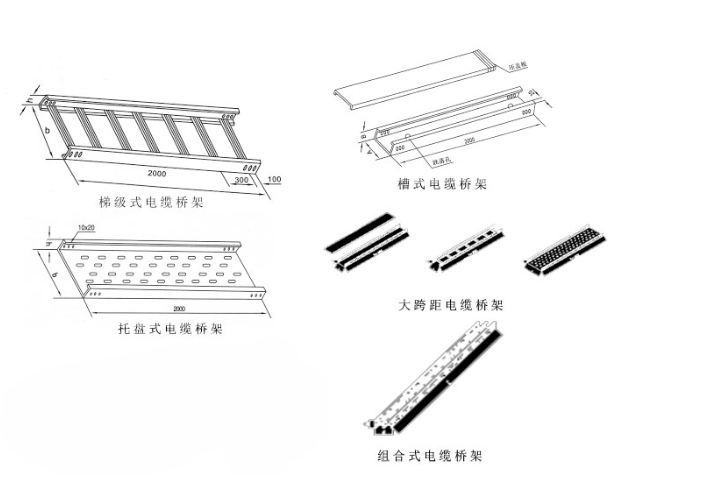

1.梯级式电缆桥架 梯级式电缆桥架是根据国内、外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。它适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。 2.托盘式电缆桥架 托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电缆的敷设。 3.槽式电缆桥架 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。 4.大跨距电缆桥架 当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长( -般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4 ，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。 5.组合式电缆桥架 组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。组合式电缆桥架只要采用宽100、150、 200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中的理想产品。 |  |
