SVG静止无功率发生器

产品介绍

        SVG静止无功率发生器对无功功率、谐波以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，科学有效提高电网高压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC方式，SVG有着无可比拟的优势。该产品广泛应用于石油化工、冶金、电力、煤炭、电气化铁路、风电厂等含有冲击性负荷和大容量电动机的工业领域。

使用环境条件

        海拔高度不超过1000m。

　　周围空气温度不高于40°C，最低气温不低于-10°C；存储环境最高温度不超70°C ，最低不低于-25°C。

　　相对湿度日平均值不超过95% ，月平均值不大于90% ，无凝露。

　　室内安装，保持洁净。

　　地震烈度不超过8级。

型号及含义

产品性能

       SVG具有快速的无功功率调节能力，可以维持负荷侧电压，提高负荷侧供电系统的电压稳定性。

　　补偿系统无功功率，提高功率因数，降低线损，节能降耗，抑制电压波动和闪变，滤除滤波，抑制三相不平衡。

　　无功滤波综合补偿，满足各种配电系统补偿需求，可设定滤波分次补偿功能，可平衡各相之间的负载电流。

　　光纤驱动，安全、可靠、抗干扰能力强；多重保护功能，严格热设计，确保系统运行安全可靠。

　　专业控制算法，适应各种复杂现场稳定运行；数字化控制，故障自诊断功能，自动记录历史事件。

　　控制系统、功率单元采用模块化设计，功率密度高，安装维护方便；多机并联运行，满足各种补偿需求。

　　输出容量满载后自动限流，无过载之忧；可选择的电源电流和负载电流检测方式，便于现场安装。

　　相比SVC ，SVG响应速度更快，运行范围更广，补偿功能多样化。

结构特点

        静止型无功发生器由三部分组成：控制部分、功率部分、启动部分。

　　控制部分主要由计算机、控制板卡、采样板卡、驱动板卡等组成，通过采用板卡采样、控制芯片计算、驱动板卡触发信号使功率部分工作。

　　功率部分是SVG的核心，由电力半导体桥式变流器组成，其基本电路结构为电压型桥式逆变电路。

　　电压型桥式逆变电路主要由直流电容和逆变桥组成，直流电容作为桥式变流器储能元件输出直流电压，通过逆变桥将直流电压逆变为交流电压，再通过启动部分的连接电抗器并入电网中，其中，连接电抗器起到防止过电流、滤除纹波和连接两个电压源的作用，启动部分中还有启动电阻和旁路开关，启动电阻是串联在整个回路中防止启动瞬间烧毁直流电容和功率器件，旁路开关与启动电阻并联。

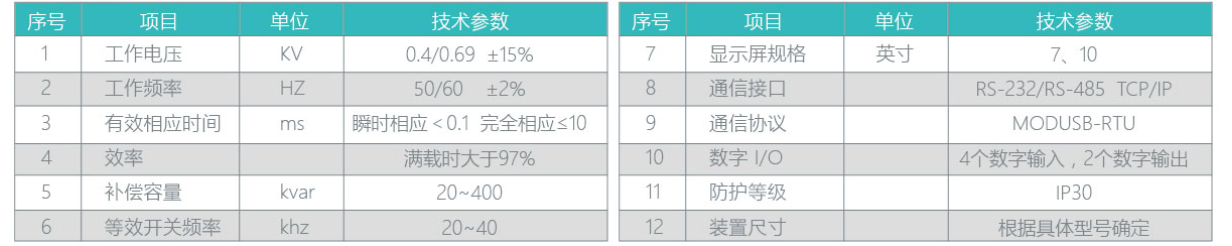

主要技术参数

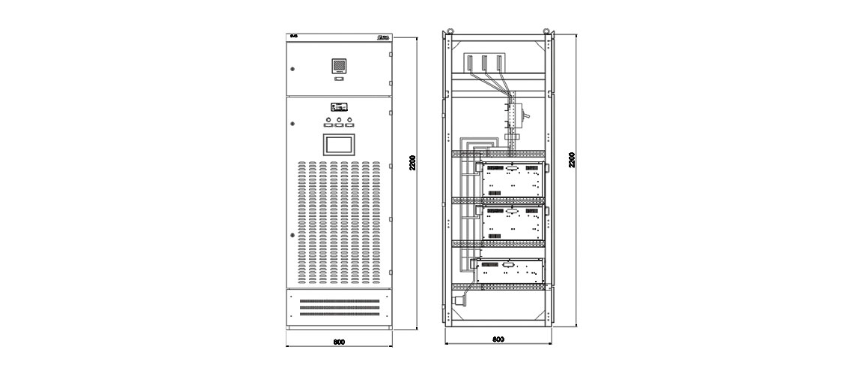

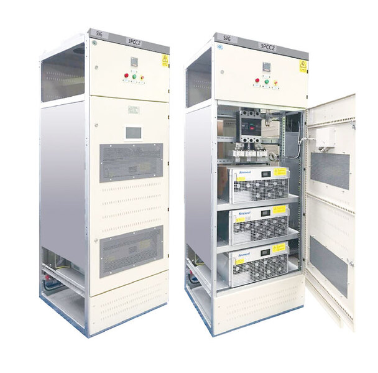

开关柜外形及尺寸
