APF有源滤波器

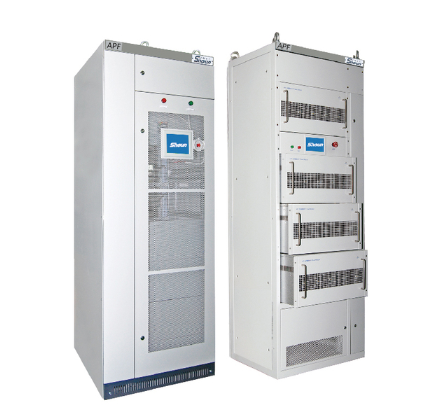

产品介绍

        有源滤波器APF是一种用于动态抑制谐波、 补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。有源电力滤波装置APF产品采用并联的方式，通过实时检测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量大小相等、方向相反的电流注入配电系统中，实现滤除谐波、动态补偿无功的功能。有源滤波器APF实质上可看作SVG在低压电网的拓展应用，可同时动态补偿基波无功电流和高次谐波电流。在滤除谐波的同时，可抑制系统三相不平衡、提高功率因数，不仅能节能降耗，还减少了谐波对电力系统的干扰。

　　有源滤波器APF现已广泛应用于电力系统、化工、冶金、制药、造船、汽车制造、电信、水泥、矿山等。产品设计及生产遵循IEEE519、IEC61000-3-6、 ERG5/4等标准。

使用环境条件

        海拔高度不超过1500m ， 1500~4000m之间，每增加100m ，功率降低1%。

　　环境温度上限+45℃，且24小时内测得的平均值不超过35℃，下限-10℃。

　　相对湿度日平均值不超过95%，月平均值不超过90%。

　　周围环境没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。

　　地震烈度不超过8级。

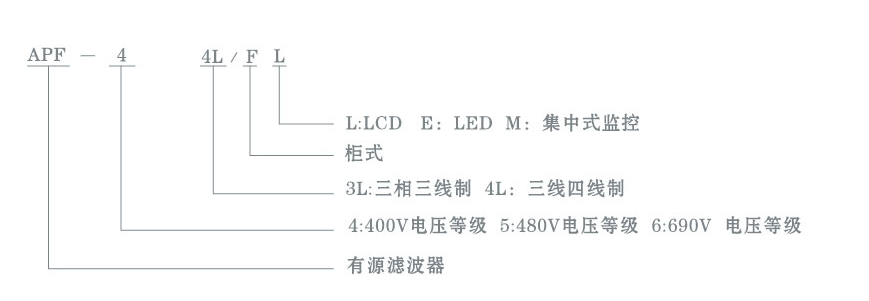

型号及含义

产品特点

        实现电能质量系统： APF可同时滤除2~50次谐波，三相有功不平衡补偿、三相无功不平衡补偿、分相补偿。

　　保护功能提升用户应用稳定性：能够自动学习电网环境及系统阻抗，有效避免系统震荡，使系统达到稳定的补偿状态。负载变化过程中，若出现谐振， APF自动判断并退出系统，同时报警， 避免故障。实时监测ABC三相发热器件( IGBT和电感)温度，当温度过高时会发出过温警报，自动关闭停止补偿。APF具备各种保护功能：过电压、欠电压、过电流、短路保护等。

　　便于融入系统的设计： 独特的多层空间散热设计，可有效隔绝环境粉尘粘附，提高产品散热效率，能够适应不同的环境系统。APF采用模块化设计，体积小重量轻，安装时省时、省力。25-100A 五种容量模块，任意容量组合并机，单柜容量可达600A ，满足不同容量需求。任意模块都能实现所有功能，任意模块出现问题，其余模块都能够正常运行，以保障系统安全运行的连续性。

　　良好的人机交互体验： APF针对不同的机型配备多种监控方式，以适应用户不同的需求。通过APF的监控系统，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小THDi、 THDu、 功率因数、有功功率、无功功率等系统的电能质量改善情况。

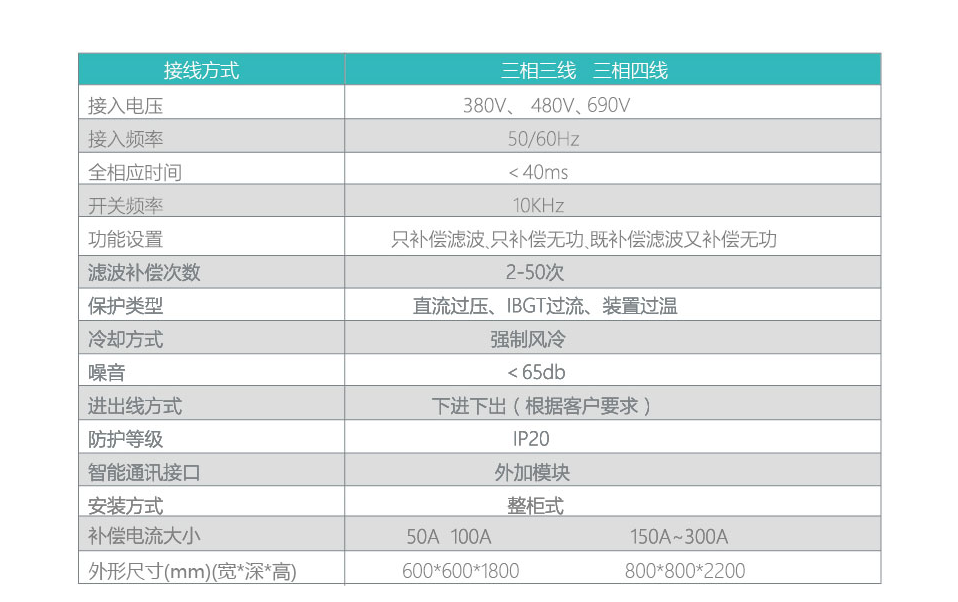

主要技术参数

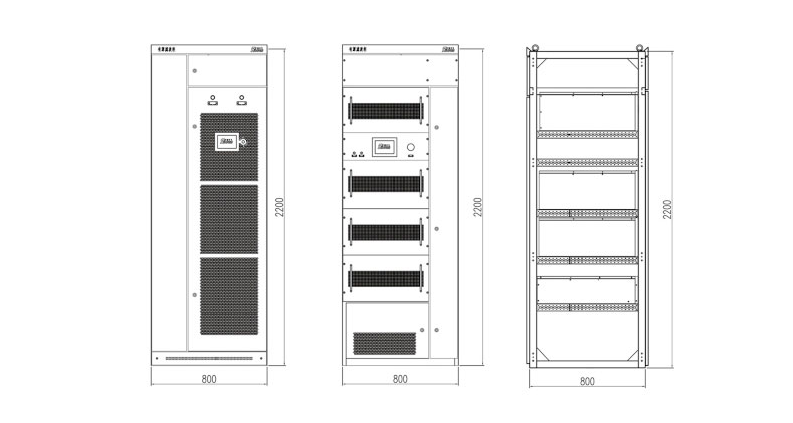

开关柜外形及尺寸
