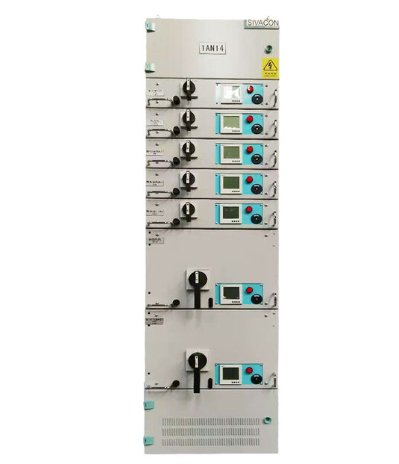

8PT低压开关柜

产品介绍

        SIVACON 8PT低压开关设备是建筑和工业领域中标准型结构，是向世界各地推广的配电设备，它可应用在最大额定电流至7400A的各种容量等级的层面上，它既可采用固定安装式技术，也可采用抽出式技术。各种模块可灵活组合，以满足各种不同的要求。柜内采用优质的西门子元器件，以保证设备长期可靠运行。广泛地应用于电力工程、石油化工、重工业和公共建筑系统。

使用环境条件

        海拔高度不超过1000m。

　　环境温度不高于40°C ，最低气温不低于-15°C，日温差不大于15°C。

　　相对湿度日平均值不超过95% ，月平均值不超过90%。

　　周围环境没有火灾、爆炸危险、严重污秽、化学腐蚀剧、烈震动的场所。

　　地震烈度不超过8级。

主要特点

        通过型式试验的开关柜( TTA)安全可靠、灵活多样。

　　SIVACON机动灵活，能较好地满足客户需求。

　　骨架和外壳尺寸精准，结构牢固。

　　灵活多变的水平母线系统满足不同的使用需求。

　　断路器技术(FCB )机构紧凑、安全可靠、用户欢迎。

　　固定安装式技术( OFF )经济性、安全性和适应性完美结合。

　　无功功率补偿( PFC)低成本、高安全。

　　3NJ6条型熔断器插入式技术( OFPD )快速插接，保障安全。

　　用户自由设计( CCS )，为机动灵活提供充足空间。

　　抽出式设计( OFW )可靠性高、适用性强。

　　3极和4极水平母线系统其额定电流可至7400A。

　　额定峰值耐受电流lpk可至375kA。

　　器件隔室可按模数结构分隔成不同的单元。

　　开关柜可单面安装，也可以背靠背安装。

　　进线可采用上进线或下进线；出线电缆可在柜体前部连接或后部连接。

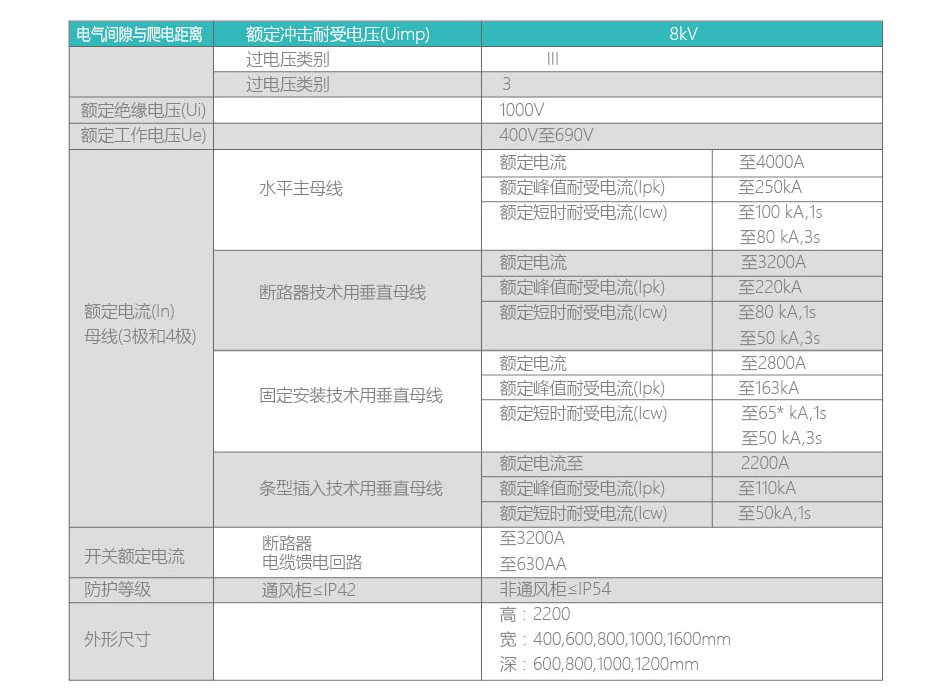

主要技术参数

开关柜外形及尺寸
