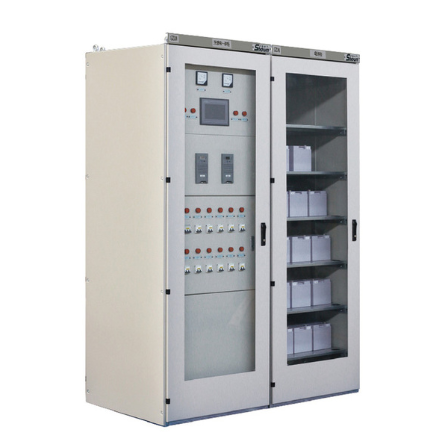

GZDW型微机监控高频开关直流电源柜

产品介绍

        GZDW型微机监控高频开关直流电源柜广泛适用于电力系统的大、中、小型发电站和变电站等电气设备、二次回路继电器保护装置的直流电源系统，作为控制信号、通信、保护及直流事故照明、直流电机启动及动力装置等的电源设备，也可以用于邮电通讯及适应其它行业电力工程的需要，还可以作为直流稳压、稳流电源等各种直流操作电源。本装置符合GB17478、GB14048、JB/T5777、JB/T8456、 DL/T459、 DL/T5041标准。

使用环境条件

        海拔高度不得超过2000m。

　　环境温度不高于+40°C；不低于-5°C 。在设备停用期间，周围空气温度不高于+55°C；不低于-25°C。

　　相对湿度日平均不大于95%，月平均不大于90%。

　　运行地点无导电或爆炸尘埃、无腐蚀金属和破坏绝缘的气体或蒸汽。

　　设备安装垂直面的斜度不超过5度。

　　地震烈度不超过8级。

型号及含义

结构特点

        柜体前面为整扇玻璃门，后面为双开门，外观美观大方。

　　柜体结构设计便于设备安装调试、维护检修和运行操作。

系统特点

        系统全模块化设计，简洁、直观、组屏方便，多台高频开关充电模块并联运行， N+ 1热备份。

　　超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所。

　　充电模块可带电插拔，在线维护方便快捷。

　　充电模块智能控制，输出电压、电流平滑调节；自主均流，均流精度高。

　　监控系统采用触摸屏或大屏幕液晶汉字显示，人机界面友善，操作直观方便。

　　开放式接口设计，具有强大的通讯功能，很方便实现与变电站RTU。

　　装置与计算机监控系统DCS相连；三级集散式监控系统实现对电源系统的遥测、遥控、遥信、遥调以及无人值守。

　　效率功率因数高，电源效率92%以上；有源功率因数校正技术，功率因数大于0.94，无电网滤波污染。

　　方案齐全、系统性强、组合方便，如果提供的方案不能满足您的要求，可在订货时提出，按您的要求生产。

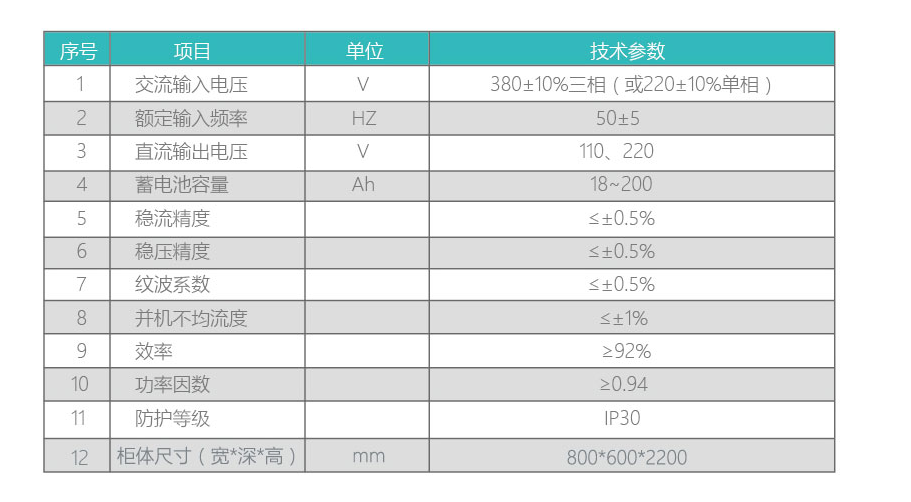

主要技术参数

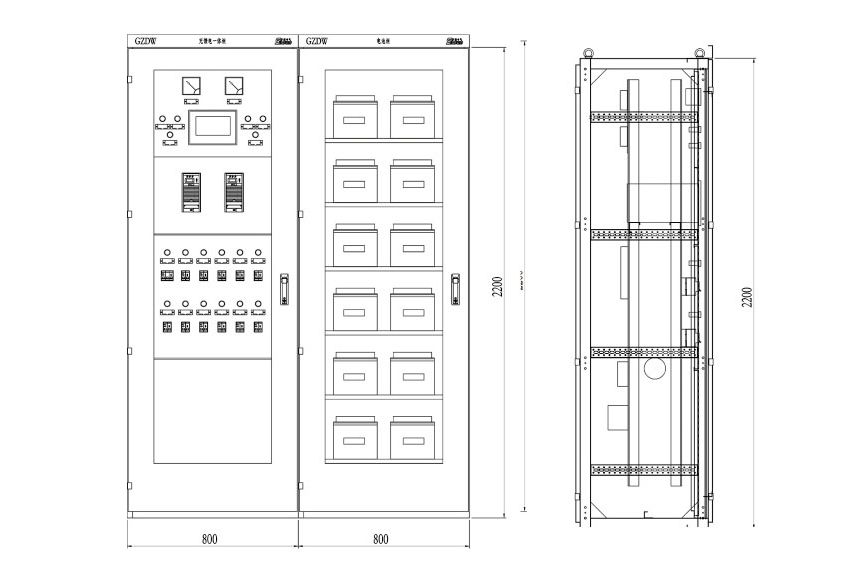

开关柜外形及尺寸
