XL21低压动力配电柜

产品介绍

        XL21型低压动力配电柜，可广泛用于交流50Hz、额定工作电压为380V的冶金、矿山、石油、化工、电力、建材、机械加工、交通运输、宾馆、饭店等三相四线电力系统的动力配电和照明配电中，对线路的过载、短路及漏电提供保护，并对电路进行正常转换，该产品系户内封闭装置，其外壳防护等级为IP30 ，产品符合GB7251.12及IEC60493-1等标准。

使用环境条件

        海拔高度不得超过2000m。

　　环境温度不高于+40°C ，不低于10°C ，并且在24h内平均温度不得高于+35°C。

　　周围环境日相对湿度在+ 40°C时不超过50%，在较低温度时，允许有较高的相对湿度(例如+20°C时为90% )。

　　运行地点无导电或爆炸尘埃、无腐蚀金属和破坏绝缘的气体或蒸汽。

　　地震烈度不超过8度。

　　设备安装垂直面的斜度不超过5度。

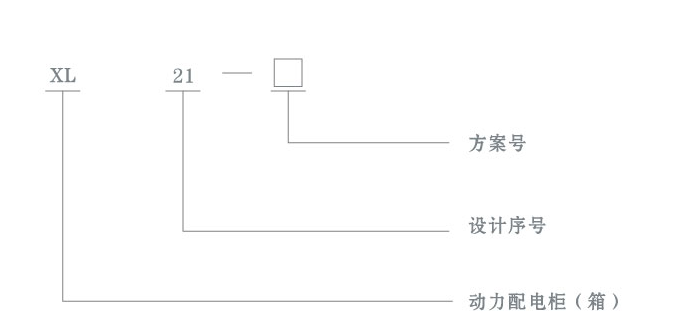

型号及其含义

结构特点

        本低压动力配电柜(箱)系封闭式靠墙装置，系单面开门操作和维修的低压配电设备，基本结构用角钢及薄型钢板弯制焊接而成，具有通用性强，结构灵活，安装方便的优点；根据用户使用要求不同，分多种装置外形结构，如落地箱式结构及挂墙式控制箱结构。

　　落地箱式结构配电箱，刀开关操作手柄安装于箱前右柱上部，可以作为切换电源之用。配电箱前面根据需要可安装电压表，指示汇流母线的电压。配电柜(箱)前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。本配电箱均采用国内自行设计的成型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

　　电源母线可由箱体顶板的敲落孔接入，也可以由箱体的底部接入箱顶，上有四个吊环螺钉，供运输、安装检修用，动力箱底架上装有接地装置，安装后应接地。

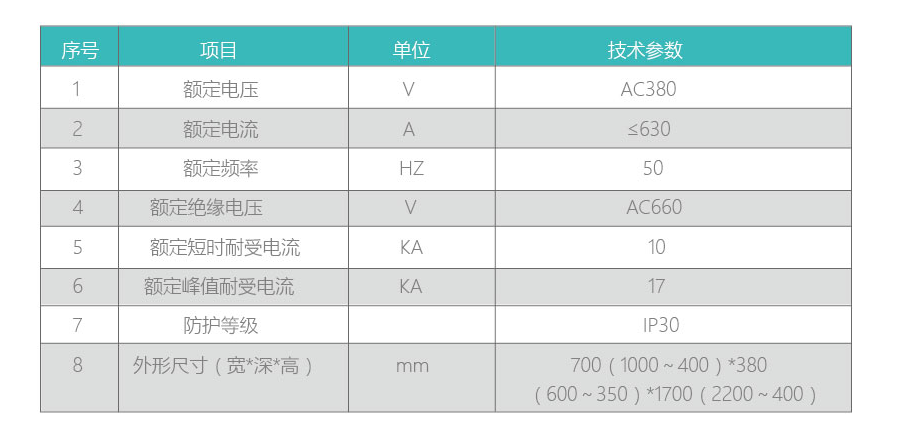

主要技术参数

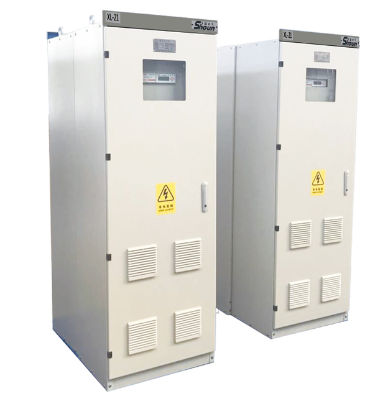

开关柜外形及尺寸
