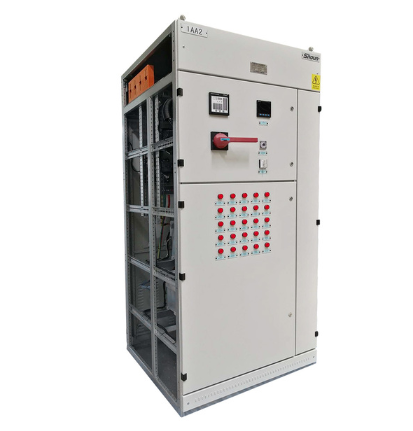

GGJ交流低压电容柜

产品介绍

        GGJ系列低压无功功率自动补偿电容柜适用于各行各业的生产及民用100Kva以上、额定电压为380V、频率为50Hz的三相配电系统中，将其与用电设备并联在低压配电母线或变压器的低压侧母线上，以补偿电网无功功率，达到节能降损的目的。

使用环境条件

        环境温度-40℃～+50℃。

　　空气相对湿度不超过95%。

　　海拔高度不超过2000m(海拔2000m以上的可根据具体工况特殊设计)。

　　工作电压不超过额定电压的110%(过渡过程除外)。

　　工作电流不超过额定电流的1.3倍(过渡过程除外)。

　　安装环境：周围介质无易燃危险、无足以损坏绝缘及金属的气体、无导电尘埃。

　　安装地点：无剧烈振动及颠簸，安装倾斜度<5%。

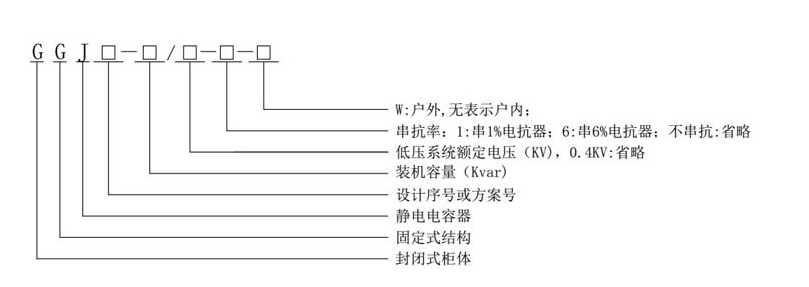

型号及其意义

性能特点

        采用自愈式电容器，其性能大大优于油浸纸介电容器，电容器元件的介质和极板有自愈性能，介质损耗低，体积小，容量大，是一种有发展前途的电力节能产品。

　　装有无功功率补偿自动控制器，可自动循环，分步投切电容，投切时间间隔可调，使电网无功消耗保持在较低状态，从而有效提高电网电压质量，减少输配电系统和变压器的损耗。

　　可根据负载的变化、电压的波动和功率因数的高低自动调节无功量，不会因此而出现过补偿或欠补偿的现象。

　　可采用手动或自动投切方式。自动投切时，根据功率因数变化随时投切，无需人工操作，实现了控制过程的自动化。

　　采用专用接触器投切电容，有效抑制了合闸涌流和高次谐波对电网的影响。

采用多种保护

　　 1)单台熔丝或空气开关保护。

　　2)过电流保护。

　　3)过电压保护。

　　4)欠电压保护。

　　选择合适的容量可使功率因数提高到0.95以上。

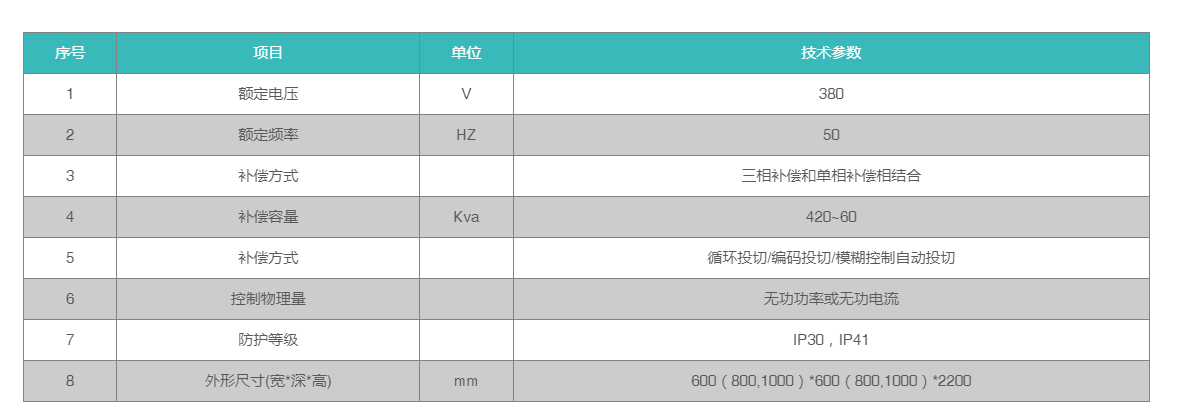

主要技术参数
