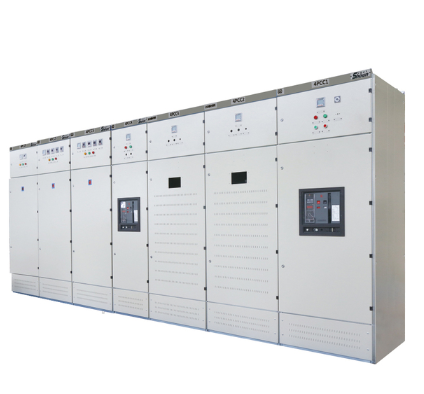

GGD交流低压开关柜

产品介绍

        GGD型交流低压配电柜属于固定接线低压配电柜，分GGD1、GGD2、 GGD3 ，分段电流能力不同。该配电柜适用于发电厂、变电站、 厂矿企业等电力用户，在交流50-60Hz 、额定工作电压380V、额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。产品具有分段能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性使用性强，防护等级高等特点。

使用环境条件

        海拔高度不得超过2000m。

　　环境温度不高于+40°C ，不低于10°C ，并且在24h内平均温度不得高于+35°C。

　　周围环境日相对湿度在+40°C时不超过50%，在较低温度时，允许有较高的相对湿度(例如+20°C时为90% )。

　　运行地点在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

　　设备安装垂直面的斜度不超过5度。

　　地震烈度不超过8级。

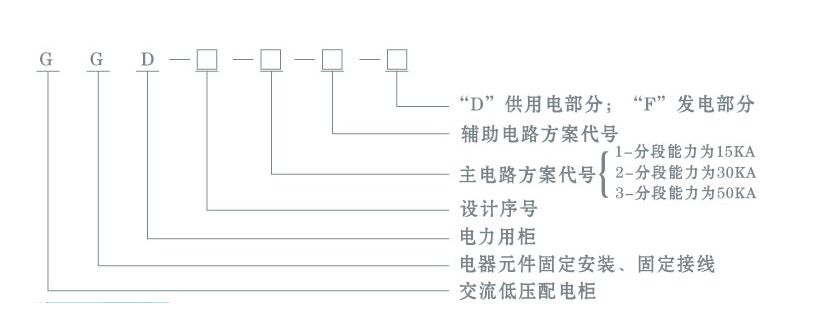

型号及其含义

结构特点

        GGD型交流低压配电柜的柜体采用通用柜形式，柜架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高；用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高；柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。柜顶的四角装有吊环，用于起吊和装运。整柜的防护等级为IP30 ，用户也可以根据现场环境要求在IP20-IP40之间选择。

　　适用性强，主要元件选择面宽，很多国产、进口品牌产品均可互换，由于GGD型柜具有良好的安装灵活性，不会因为元器件的改型或更新而造成安装困扰。

　　按照现在工业产品造型设计要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方。

　　柜型设计时充分考虑到柜体运行中的散热问题，在柜体上、下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。

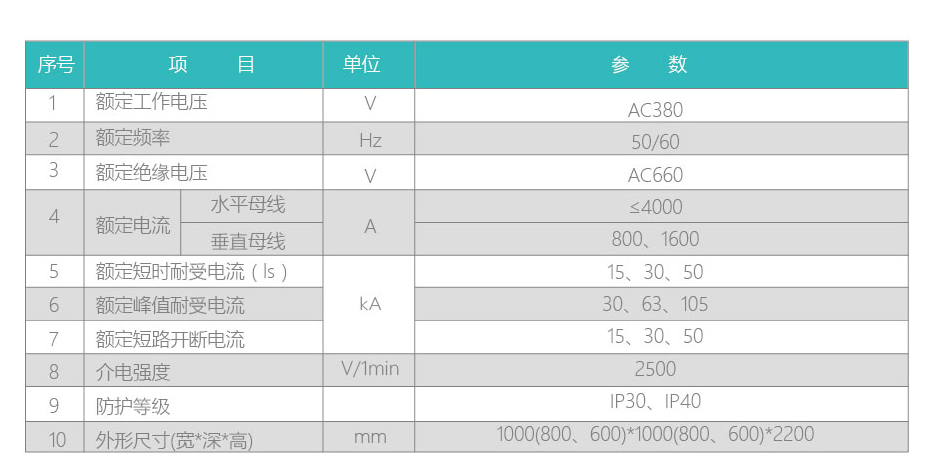

主要技术参数

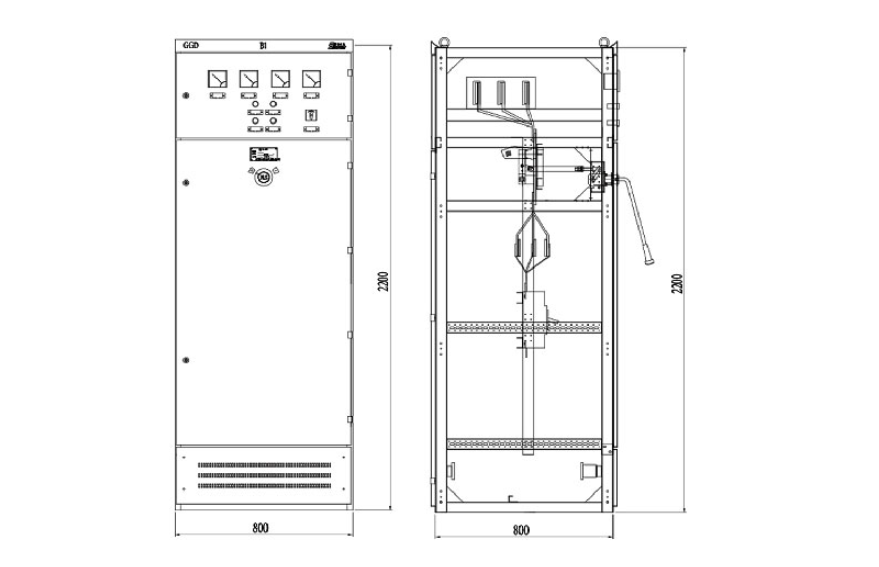

开关柜外形及尺寸
