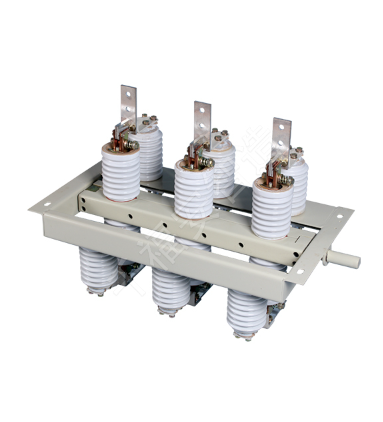

GN30-12户内旋转式高压隔离开关


概述:

GN30-12旋转式户内高压隔离开关是一种旋转触刀式的隔离开关,主要 结构是在三相共底架上,下两个平面上,固定两组绝缘子及触头,通过旋转触刀,从而实现开关的分合闸。

GN30-12D开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要,本产品设计占用空间小绝缘能力强。易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用于额定电压12千伏交流50Hz及以下户内电力系统中,作为在有电压无负载情况下,分合电路之用。可与高压开关柜配套使用,也可单独使用。

GN30-12旋转式户内高压隔离开关是一种旋转触刀式的隔离开关


型号含义:



正常使用条件:

◇海拔高度不超过1000m;

◇相对湿度:日平均值不大于95%,月平均值不大于90%

◇地震烈度不超过8度;

◇无严重粉尘、化学腐蚀性和爆炸性物质的场所。

◇无经常性剧烈振动的场所


主要技术参数:

产品型号规格

参数

项目

GN30-12/400-12.5

GN30-12/630-20

GN30-12/1000-31.5

GN30-12/1250-31.5

GN30-12D/400-12.5

GN30-12D/630-20

GN30-12D/1000-31.5

GN30-12D/1250-31.5

额定电压(KV)

12

电压(KV)

12.7

额定电流(A)

400

630

1000

1250

热稳定电流(KA)

12.5

20

31.5

热稳定时间(S)


4

动稳定电流(KA)

31.5

50

80

额定绝缘水平



雷电冲击电压(KV)

相间 相地75 断口85

1min 工频耐压(KV)

相间 相地42 断口48


外形及安装尺寸:



主要技术参数:

产品型号规格

参数

项目

GN30-12/400-12.5

GN30-12/630-20

GN30-12/1000-31.5

GN30-12/1250-31.5

GN30-12D/400-12.5

GN30-12D/630-20

GN30-12D/1000-31.5

GN30-12D/1250-31.5

额定电压(KV)

12

电压(KV)

12.7

额定电流(A)

400

630

1000

1250

热稳定电流(KA)

12.5

20

31.5

热稳定时间(S)


4

动稳定电流(KA)

31.5

50

80

额定绝缘水平



雷电冲击电压(KV)

相间 相地75 断口85

1min 工频耐压(KV)

相间 相地42 断口48
