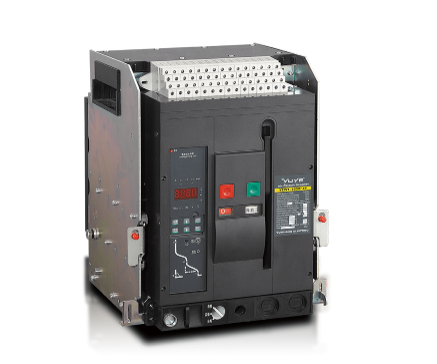

YUW1

万能式断路器（以下简称断路器）适用于交流50Hz/60Hz，额定工作电压400V、690V及以下，额定电流至6300A及以下的配电网络 中，主要用作配电、馈电和发电保护，使线路及电源设备免受过载、欠电压、过电压、电流电压不平衡、短路和接地/漏电等故障的危害。 通过负载监控，区域联锁等功能实现电网的合理运行。同时也可用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参数的 测量。断路器亦可直接作为电动机、发电机的过载、欠电压和短路保护之用。断路器核心部件采用智能控制器，具有精确的选择性保护，可 避免不必要的停电，提高供电可靠性、连续性和安全性。同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要 求。
▲该断路器具有隔离功能。
▲断路器符合GB/T 14048.2《低压开关设备和控制设备第2部分：断路器》标准；
▲断路器符合IEC 60947-2《低压开关设备和控制设备第2部分：断路器》标准。

□ 周围环境温度-5℃~+40℃；且其24小时的平均值不超过+35℃。环境温度大于+40℃需降容，也可适用于-40℃~+70℃（需定制且仅 适用于L、M型控制器 ）
□ 安装地点海拔不超过2000m；超过2000m以上断路器需降容使用，详见本说明中的高海拔降容；
□ 大气条件，相对温度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度不超 过90%，同时该月的平均最低温度为+25℃，因温度变化发生在产品表面上的凝露情况必须采取措施。超过规定用户应与本公司协商；
□ 使用类别：B类；
□ 污染等级：3级；
□ 防护等级：IP30；
□ 断路器的过电压类别(安装类别)： 当电网的额定工作电压不大于277/480Vac时，断路器主回路的过电压类别Ⅳ，其它回路的过电压类别为Ⅲ。当电网的额定电压不大于 480/830Vac时，断路器主回路过电压类别为Ⅲ，其余回路需要用变压器与主电路隔离，并使其电压不超过240/415Vac，确保其过电 压类别为Ⅲ；
□ 断路器适用于电磁环境A；
□ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
□ 断路器安装在柜体小室内，且加装门框，防护等级达IP40；
□ 断路器安装的垂直倾斜度不超过5°；
□ 可运行条件：断路器安装使用的周围空气温度可低至-25℃、高至+70℃（超过+40℃降容使用，详见本说明中的断路器功耗及降容系数）；
□ 储存条件：周围空气温度为-25℃∼+70℃。

技术参数
