YUCT1

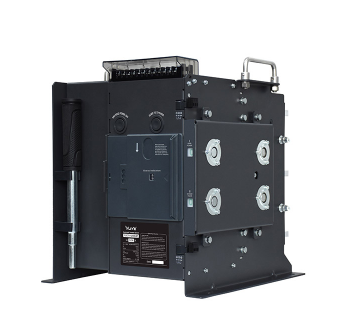

此 自 动 转 换 开 关 电 器 是 我 公 司 开 发 的 特 色 产 品 ， 符 合 G B / T 1 4 0 4 8 . 1 1 标 准 ， 也 符 合 《 高 层 民 用 建 筑 防 火 规 范 》、《 应 急 照 明 设 计 指 南 》 等 。 产 品 的 部 件 、 元 器 件 经 过 严 格 的 老 化 筛 选 ， 成 品 通 过 确 认 检 验 合 格 后 方 可 出 厂 。 从 而 保 障 了 产 品 的 可 靠 性 和 安 全 性 。 适 用 于 额 定 工 作 电 压 A C 4 0 0 V 的 配 电 系 统 。 在 电 源 出 现 缺 相 、 过 压 、 欠 压 等 故 障 情 况 时 ， 在 控 制 器 的 控 制 下 转 换 开 关 能 迅 速 将 负 载 从 常 用 电 源 换 至 备 用 电 源 ( 此 时 备 用 电 源 必 须 正 常 ) 。 用 户 还 可 以 在 需 要 时 使 负 载 处 于 一 个 中 间 位 置 ， 使 负 载 既 不 与 常 电 源 接 通 也 不 与 备 用 电 源 接 通 。 本 产 品 主 要 用 于 国 家 规 定 的 一 级 、 二 级 负 荷 ， 广 泛 适 用 于 消 防 邮 电 通 讯 、 医 院 、 宾 馆 、 城 市 轨 道 交 通 、 高 层 楼 宇 、 工 业 流 水 线 、 电 视 台 等 需 要 连 续 供 电 的 场 所 。 备 用 电 源 可 以 是 电 网 、 自 启 动 发 电 机 组 、 蓄 电 池 组 等.

□ 专 用 型 三 段 式 自 动 转 换 开 关 ， 该 开 关 接 到 转 换 信 号 后 ， 可 立 即 ( 或 经 过 一 个 预 先 设 定 的 延 时 时 间 ) 从 一 个 电 源 换 接 到 另 一 个 电 源 ， 也 可 以 从 一 个 电 源 换 接 到 不 与 任 何 电 源 相 通 的 中 间 断 开 位 置 。
□ 本 开 关 电 器 级 别 为 ： 专 用 P C 级 。
□ 安 装 方 式 ： 固 定 式 安 装 。
□ 接 线 方 式 ： 背 后 水 平 接 线 方 式 。
□ 使 用 类 别 ： A C - 3 3 B 。
□ 额 定 工 作 电 压 ：A C 3 8 0 V 、 A C 4 0 0 V 、 A C 4 1 5 V。
□ 额 定 工 作 电 流 ：8 0 0 A、1 0 0 0 A、1 2 5 0 A、1 6 0 0 A、2 0 0 0 A。
□ 额 定 绝 缘 电 压 ： A C 1 0 0 0 V 。
□ 短 时 耐 受 电 流 : 2 5 k A / 6 0 m s3 2 k A / 6 0 m s , 4 0kA / 6 0 m s 。
□ 冲 击 耐 受 电 压 ： 1 2kV 。 □ 限 制 短 路 电 流 ： 前 置 熔 断 器 保 护 I q 1 2 0kA 。
□ 极 数 ： 3 极 、 4 极 。
□ 触 头 转 换 时 间 ： ≤ 1 0 0 m s 。
□ 转 换 动 作 时 间：≥ 1 0 0 m s加 入 特 定 延 时 （ 根 据 所 配 控 制 器 ， 延 时 设 定 而 定 ） 。
□操作方式：控制器自/手动转换、手动手柄转换，外部控制（也可通 过PLC控制，其他智能控制器控制，按钮远程控制等）。
□辅助端子:常、备用电源侧，均自带一组无源辅助信号（一常开、一 常闭），触点容量5A/AC230V。

技术参数
