产品详情
HL系列滤波电抗器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
艾博白云电气技术(扬州)有限公司坐落于风景秀丽、人文荟萃的历史文化名城—扬州。公司成立于2006年3月,注册资本10080万元,占地面积8万多平方米,员工总数160人左右,其中各类工程技术人员80人左右,是德云集团旗下的中德合资公司,是一家专注电能质量治理、服务智能电网建设的成长型企业。公司主要研发生产和销售高低压无功补偿装置(TBB、HSVG、TSC)、有源电力滤波器(APF)、静止无功发生器(SVG)、动态电压恢复器(DVR)、滤波补偿元件(电容器、电抗器、晶闸管、控制器)、智能一体化电容器、低压综合配电箱、电能多项数据监测及平台建设等产品,是经国家电网和南方电网多次审查合格单位(有国网一纸证明及南网资质核实证明)。
公司致力于工业电器的发展与创新,拥有先进的生产设备与检测设备,引进德国技术与生产管理模式,实现了信息化管理和自动化生产。同时通过与电科院、苏科所、浙江大学、北京石油大学、武汉理工大学、西安交通大学、湖南大学、东南大学、南京工程学院等一批科研单位、大专院校的合作,构筑了企业创新科技的良好平台,为企业发展注入新的活力。公司获得国家及部委的多项奖励,是“中国企业诚信经营示范单位”,“中国机械工业科学技术进步二等奖”,“江苏省质量信得过企业”,是中国设计师及用户评选十大电能质量品牌企业,高新技术企业,各类资质及试验报告齐全。产品除销往全国各地外,还远销到中东、非洲及东南亚地区。

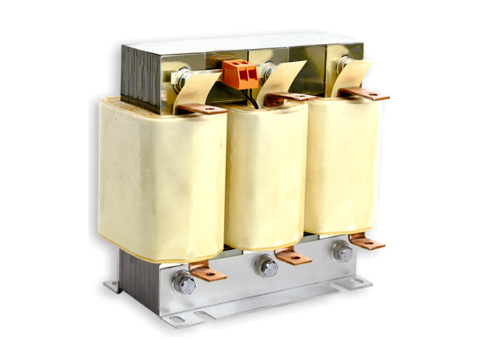

产品图片
HL系列滤波电抗器


滤波系统要求高性能的电抗器。电抗器与电容器串联连接,因此电抗器必须可以承受由基波电流和谐波电流产生的损耗,在常规环境条件下不会超过绝缘材料的温度范围。而且,感值精确度和线性度要高,可以承受电容器的投切及电网谐波畸变而引起的饱和。
使用环境条件
最大允许海拨:4000m。
运行环境温度-25℃~+45℃,相对湿度不超过90℃。
周围无有害气体,无易燃易爆物品。
周围环境应有良好的通风条件,电抗器如装于柜内,应加装通风设备散热。
产品特点
铁芯采用优质低损耗硅钢片,芯柱由多个气隙分成均匀小段。
绕组采用铜线或铝箔,排列紧密且均匀,具有良好的散热性能。
电抗器的绕组和铁芯组装成一体后采用H级浸渍漆,使电抗器的绕组和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
电抗器芯柱部分坚固件采用无磁性材料,确保电抗器具有较好的滤波效果。
电抗器安装有热保护器,确保系统安全运行。
技术参数
| HL滤波电抗器 | |
| 技术标准 | GB 10229-88 IEC289-1988 |
| 绝缘耐热等级 | H级 |
| 系统电压 | 230V、400V、690V |
| 绝缘水平 | 3kV(保持1min),无击穿与闪络 |
| 电抗器 | 在1.8倍额定电流下的电抗值,其下降值不大于5% |
| 在额定电压的1.35倍下能长期运行 | |
| 三相电抗器 | 在二相电抗值之差不大于±3% |
| 电抗器噪声 | ≤45dB |
| 串联电路谐振频率 | 214Hz,189Hz,141Hz,134Hz |
| 防护等级 | IP00,户内安装 |
产品特点
铁芯采用优质低损耗硅钢片,芯柱由多个气隙分成均匀小段。
绕组采用铜线或铝箔,排列紧密且均匀,具有良好的散热性能。
电抗器的绕组和铁芯组装成一体后采用H级浸渍漆,使电抗器的绕组和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
电抗器芯柱部分坚固件采用无磁性材料,确保电抗器具有较好的滤波效果。
电抗器安装有热保护器,确保系统安全运行。
技术参数
| HL滤波电抗器 | |
| 技术标准 | GB 10229-88 IEC289-1988 |
| 绝缘耐热等级 | H级 |
| 系统电压 | 230V、400V、690V |
| 绝缘水平 | 3kV(保持1min),无击穿与闪络 |
| 电抗器 | 在1.8倍额定电流下的电抗值,其下降值不大于5% |
| 在额定电压的1.35倍下能长期运行 | |
| 三相电抗器 | 在二相电抗值之差不大于±3% |
| 电抗器噪声 | ≤45dB |
| 串联电路谐振频率 | 214Hz,189Hz,141Hz,134Hz |
| 防护等级 | IP00,户内安装 |
