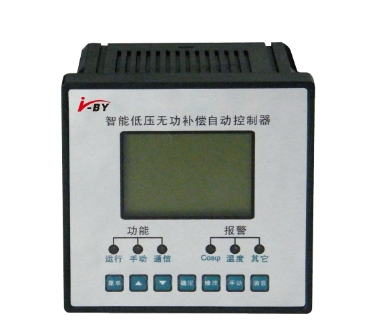

SMC-KM系列无功补偿控制器

产品特点

SMC-KM1无功功率自动补偿控制器采用高性能MCU为核心，配以高精度的电量专用芯片，是以无功功率为取样物理量的补偿器。该控制器能可靠地运行在大谐波，非正弦电流、强干扰等任何恶劣电网环境下，先进独特的自适应功能保证了电力电容器的使用安全，真正实现了电容补偿柜的自动稳定投切，有效改善电目的功率因素，是低压配电系统补偿无功功率的理想控制器。

主要功能

设置功能

  CT变比设置    保护定值设置

  延利时间设置    功率因数设置

控制功能

  自动，手动控制

  根据无功功率大小进行自动投、切控制

  容量相同的电容器按循环投切的原则投切控制，容量不同的电容器按无功缺额选择投切控制

测量功能

  电压、电流功率因数，有功功率，无功功率，谐波含量、频率、视在功率

保护功能

  欠压失压保护    过压保护

  缺相保护 欠流保护

  电压谐波超标保护

主要技术参数

工作电压AC220V±20% 50Hz±10%

取样电压：AC 三相四线 220V±20% 50Hz±10%

取样电流： AC三相0-5A

可带电容数，最多30路（共补+分朴）

本机功耗≤12VA

测量灵敏度100mA

测量精度电压0.5级 电流: 0 5级 功率因数: 0 5级

有功功率1.0级 无功功率 1.0级 频率： 0.1级

外形尺寸144*144*liOmm

安装开孔尺寸138*138mm

控制物理量，无功功率．小负荷不产生投切振荡

按需投切功能可实现系统无功缺额的大小实时补偿

可实现全三相其补，全分相补偿，三相与分相混台补偿
