柔性交流输电成套装置（FACTS）

产品简介

柔性交流输电成套装备综合电力电子技术和先进控制技术，用以改善和提升交流输电系统性能，主要产品包括构网型静止同步补偿器、宽频振荡抑制装置、大容量高压有源滤波装置和柔性储能变流器。构网型静止同步补偿器可以为电网提供快速的惯量、电压和频率支撑，是未来取代同步调相机的主流技术方向，主要面向海外市场及新能源交流并网的国际客户，产品完全符合IEC标准，已出口至欧洲、非洲、大洋洲和北美洲等地区。宽频振荡抑制装置实现对系统振荡实时检测和抑制消除，增强新型电力系统的稳定性，针对发电厂客户应用，能够有效抑制次同步谐振的发生，防止机组轴系损坏，保障发电安全。大容量高压有源滤波装置是针对高压电网谐波治理和电能质量优化的先进装置，结合了有源滤波技术与高压电力电子技术，应用于高压直流输电领域，能够有效解决换流站的谐波问题，保障直流系统稳定运行。柔性储能变流器是储能系统的核心装备，通过交直流混合调控与智能化技术，实现对高比例新能源接入电网的主动支撑，推动电力系统向灵活、高效方向发展。

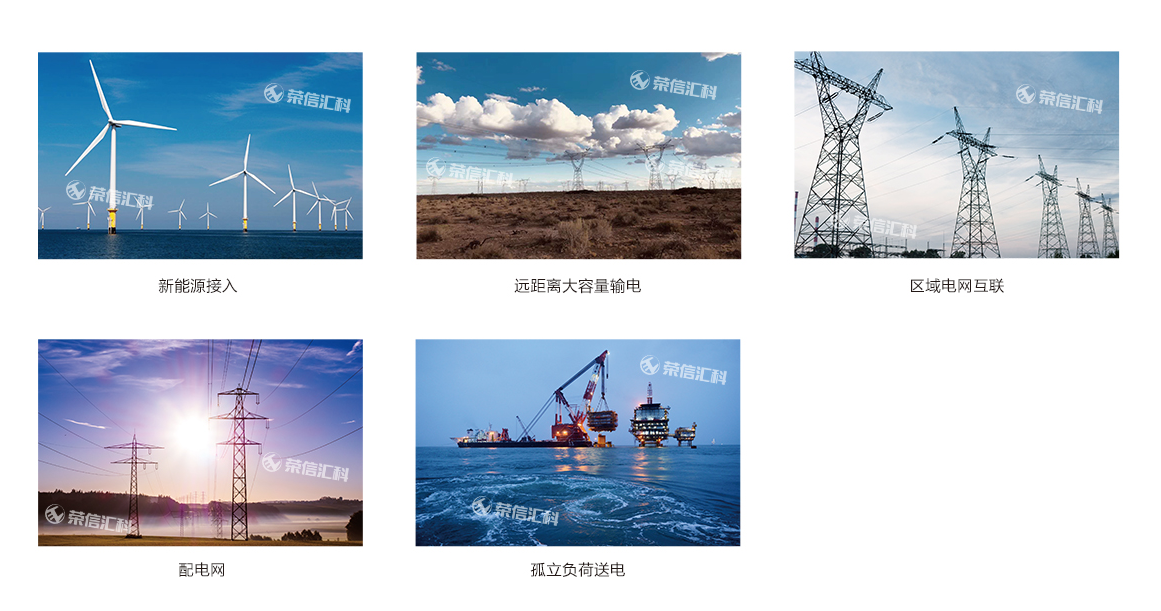

应用领域

技术优势

● 单套设备容量可达300Mvar，可接入6-110kV电网

● 采用压接式功率器件，循环寿命长，安全性高

● 控制系统响应快（<100µs），可实现双冗余，无缝切换

● 多级链式结构，输出电压谐波小，开关频率低，损耗率低于0.7%

● 具备先进的控制功能，构网控制、宽频震荡抑制、阻抗重塑、有源滤波等

● 户内式和集装箱式两类成套方案，可根据工程需求和现场条件灵活选择

设备构成
