柔性直流输电成套装置（HVDC Smart）

产品简介

柔性直流输电作为新一代直流输电技术，是当前新能源大规模送出的首选技术路线。柔性直流输电成套装置是柔性直流输电系统的核心设备，是当今电力系统中最为复杂、技术水平最高的成套装备之一。荣信汇科自主研发的柔性直流换流阀已成功应用于国内外多个高压输电工程、海上风电送出工程及区域电网互联工程，实现了新型电力系统换流阀等关键部件的国产化、自主化，带动了产业链上下游协同发展。通过承担我国柔直技术首次出口的沙特中西柔直换流阀研制，标志着荣信汇科成功实现自主知识产权的高端柔性直流输电技术、标准和装备制造“走出国门”的重大突破。

应用领域

● 大规模清洁能源远距离输电：柔性直流技术能够避免常规直流换相失败等问题，同时能有效解决新能源发电的间歇性和波动性问题，以及送端电网支撑能力弱的问题，适用新能源的大规模接入和清洁能源的远距离输电。

● 区域电网互联：柔性直流输电技术可以实现不同电网之间的灵活互联，增强电网的互济能力和供电可靠性，适用于城市电网的柔性分区互联，是新型电力系统联网的关键技术环节。

● 深远海风电送出：柔性直流输电技术可有效降低风电间歇性对电网稳定性的影响，为海上风电场提供稳定的并网电压，是解决远海风电并网消纳的最优方案。

技术优势

● 电压等级高和输电容量大——最高电压等级±800kV，已投运产品最大容量5000MW，最大设计容量16000MW

●  可靠性高——全链路冗余阀控制系统避免单一板卡故障引发功率模块旁路，多级冗余本质安全可靠旁路技术，避免单一功率模块故障引发系统闭锁跳闸

●  环境适应性强——采用全气密压接式功率器件，结合高环温、高水温、高防腐、高抗震耐受性能提升设计，通过盐雾、霉菌、振动等环境试验检验

●  功率密度高——开发应用新型更高电压等级压接器件，结合紧凑轻量化设计，有效降低换流阀占地、体积、重量和损耗

● 运行效率高——新一代低损耗压接式IGBT换流阀效率高于99.3%

●  控制性能优——控制周期可达25μs，控制链路延时低于25μs，支持512级模块在单个控制周期内不分组实时控制

●  维护性好——易维护功率模块结构和阀塔设计，自主开发换流阀健康状态专家系统，实现基于大数据的智慧运维计划

●  支持多种器件混用——可单一使用或混用多品牌、多种类、多电压等级功率器件，不同器件功率模块可实现全方位兼容设计和灵活互换

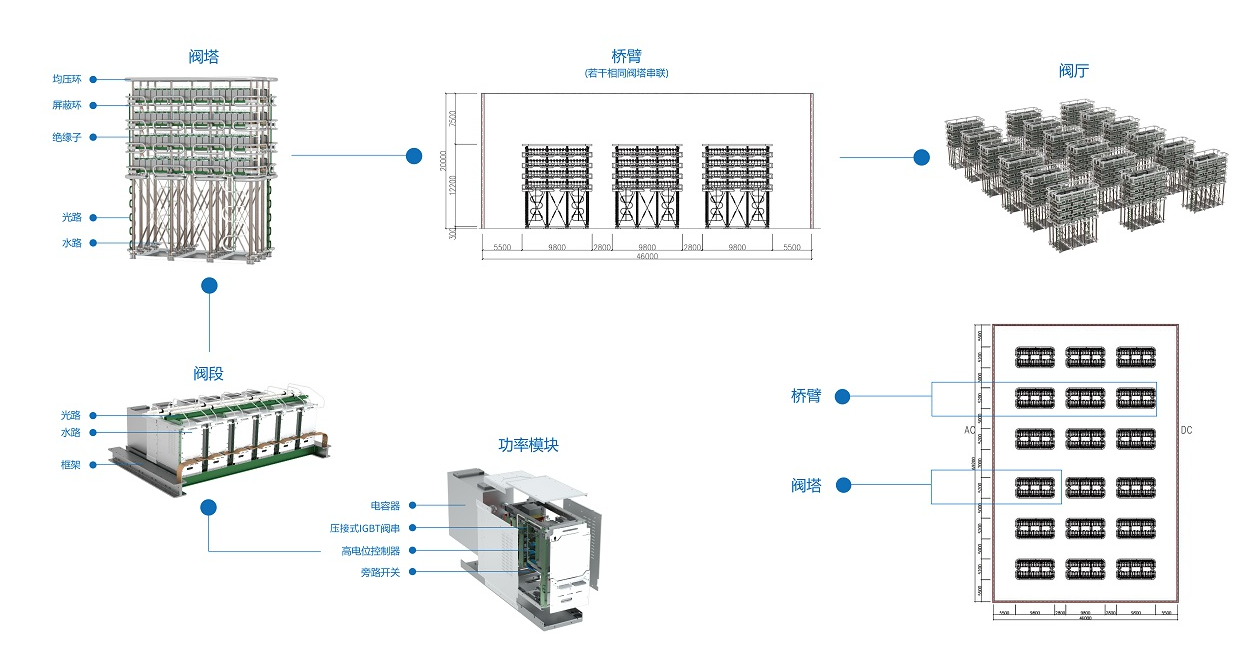

设备构成
