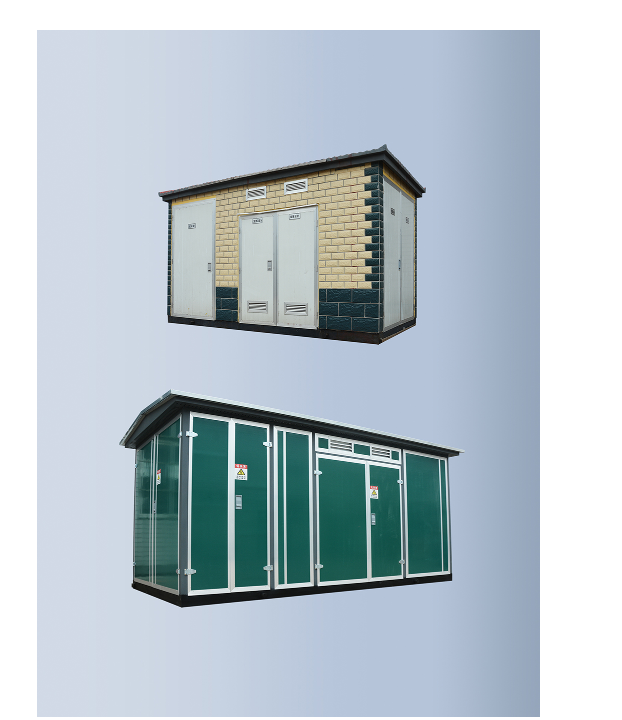

ZBW系列高压/低压预装式变电站


■概述General

ZBW系列高压/低压预装式变电站作为交流50Hz、6-35KV的网络中,   额定容量为50-1600KVA的独立成套变配电装置,   适用于城市高层建筑、住宅小区、厂矿、宾馆、医院、公园、油田、机场、码头、商场、铁路及临时性设施等户内外场所。ZBW系列高压/低压预装式变电站既可以用于环网配电系统,也可作为放射式电网终端供电。

■结构特点Structural Features

1、金属壳体结构的外壳和内部骨架全部经过防腐处理,具备长期户外使用的条件,非金属箱体底框用型钢经特殊防腐处理不会腐蚀。墙板、顶盖为特种玻纤增强水泥浇注制成,门及门框采用装锌钢板或铝板制作,或采用非金属材料制作。

2、箱顶金属结构为双层,内设隔热层和通风道,有效地防止日光热辐射,以达到隔热、排气、降温的目的。非金属材料本身具较好的抗爆性能,用户要求亦可加装隔热层和风装置

3、变压器室项部装有自动排气装置,底部则铺设多孔板,当变压器上层油温或环境温度达到设定值时,排气扇自动打开,强迫空气对流,出热空气,降低变压器温升。

4、箱体内分隔成高压室、低压室和变压器室三个单元。

5、变压器二侧装有门,以便于变压器的安装及检修,门内还装有通风安全隔离网门,以防变压器高压侧开关在合闸状态时人员误入变压器室。同时网门上还装有联锁报警装置,以保证设备和人员绝对安全。

6、高压室、低压室和变压器室均设有照明装置。

7、箱体底框二侧有吊装脚和安装脚,可方使地起吊运输和安装,底框四周均有总接地装置,用户可在任何方向部位选择接地点

8、进出线方式一般为电缆进出或架空进、电缆出,也可按用户要求采用其它方式。

9、可设置独立的计量小室,以方使用户在抄表时不必进入高压室或低压室。

10、高压室主要采用普通压气式负荷开关,真空负荷开关、SF6负荷开关,加熔断器组合电器的结构,作为保护变压器主开关。供电方式采用终端供电环网供电或双电源供电等多种形式。

11、低压室可采用屏装式、抽出式、面板式、标准开关柜或根据用户要求可采用非标结构型式等

12、压路一般选用油浸式低损耗电力变压器或环氧干式变压器,视用户要求。

■使用条件Use Conditions

1、 海拔不超过1000m。

周围空气温度不高于+40℃;不低于-25℃。

3、户外风速不超过35m/s.

4、相对湿度:日平均值不大于95%,月平均值不大于90%。

5、安装地点:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

6、上述条件不能满足使用要求时,用户可与我公司协商。

■订货须知Ordering Instructions

请在订货时提供与产品有关的下列数据

1、变压器类型及容量;

2、高压室、低压室接线方案及选择电器元件的类型和参数:

3、外壳颜色。如用户无要求则采用我公司标准色。

4、如客户有他要求可在订货时面洽。
