1 、 产品简介

1.1  概述

DDZY2651-(Z/D)型系列单相费控智能电能表（以下简称电能表）采用先进的电能计量专用芯片、液  晶显示器、SMT 工艺制造，具有计量准确度高、可靠性好、过载能力强、功耗低、寿命长，主要用于计量 额定频率为 50Hz 单相交流电的有功电能。

为满足多种用户需求，在功能方面 DDZY2651-(Z/D)型系列单相费控智能电能表除了有常规计量电能的 功能外，还具有本地预付费、多费率、结算、冻结、负荷记录、事件记录、自动通断电、自保电等功能。通 讯方面具有 RS485 通讯功能、红外通讯功能及载波、微功率无线(可选)通讯功能。

1.2  依据主要标准及规范

GB/T 17215.211-2021 电测量设备(交流)    通用要求、试验和试验条件  第 11 部分：测量设备 GB/T 17215.321-2021 电测量设备(交流)    特殊要求  第 21 部分：静止式有功电能表(A 级、B 级、C 级、D 级和 E 级)

GB/T 17215.301-2007  《多功能电能表 特殊要求》

GB/T 18460.3-2001《IC 卡预付费售电系统第 3 部分：预付费电度表》 DL/T 830-2002《静止式单相交流有功电能表使用导则》

GB/T 25480-2010《仪器仪表运输、贮存基本环境条件及实验方法》 GB/T 4208-2017《外壳防护等级（IP 代码）》

DL/T 614-2007  《多功能电能表》

DL/T 645-2007  《多功能电能表通信协议》

Q/GDW 11778-2017《面向对象的用电信息数据交换协议》

Q/GDW 10354-2020《智能电能表功能规范》

Q/GDW 10355-2020《单相智能电能表型式规范》 Q/GDW 10364-2020《单相智能电能表技术规范》

Q/GDW 10365-2020《智能电能表信息交换安全认证技术规范》

2、型号规格

2.1  产品型号及名称，见表 1

表 1

2.2 外形尺寸，见表 2

表 2

3、主要技术指标

3.1 基本误差，见表 3

表 3

3.2 功耗

3.2.1 电压线路

在参比电压、参比温度、参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不 大于 1.5W、8VA；在通信状态下电压线路附加功耗不大于 3W、10VA。

3.2.2 电流线路

在 Ist≤I＜Imin 电流范围、参比温度、参比频率下，电能表电流线路的视在功率消耗不大于 1VA。

3.3 电源电压影响，见表 4

表 4

电压在规定工作范围内变化时引起的允许误差改变量极限满足 GB/T17215.301-2007 的相关要求。

4  、工作原理

DDZY2651-(Z/D)型系列单相费控智能电能表采用专用的单相多功能计量芯片实现单相交流有功电能  的准确计量，并通过微处理器读取电能并保存到数据存储器中。可通过 RS485、红外、载波或微功率无线 通信(可选)实现对表的抄控；内部数据存储器采用非易失性存储器，可以保证用电数据在系统掉电后保存至 少 10 年以上。工作原理示意图：

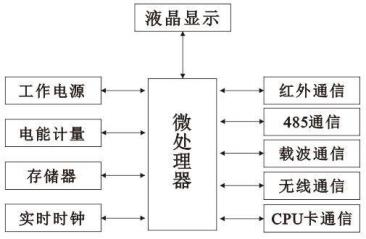

图 1 工作原理框图

5  、使用说明

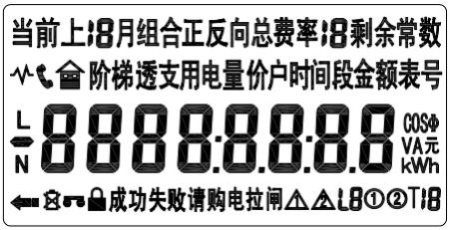

5. 1 液晶显示示意图，图 2

图 2  液晶显示示意图

表 5  电能表液晶各图形、符号说明

5.2  状态指示灯

5.2.1 脉冲指示灯：红色，平时灭，计量有功电能是闪烁。

5.2.2 跳闸指示灯：黄色，负荷开关分断时亮，平时灭。

5.3  数据显示

5.3.1 使用 LCD 显示器，带背光；背光唤醒方式包括按键唤醒、红外唤醒、卡唤醒（卡表）等。

5.3.2 电能表显示分为自动循环显示和按键显示两种模式，两种模式显示时间、显示内容及间隔可设置。

5.3.3 停电后液晶显示自动关闭，可通过按键唤醒显示（背光灯不点亮）：唤醒后如无操作，在自动循环显 示一遍后关闭显示，按键显示操作结束 30 秒后关闭显示。

5.3.4 电能表在正常工作状态进行按键、插卡（卡表）、红外通讯等操作时，LCD 应启动背光；按键或插卡 触发背光启动后，60s 无操作自动关闭背光；红外触发时，2 个自动轮显周期后关闭背光。

5.3.5 显示内容分为数值、代码和符号三种，显示内容可设置；可显示电能量、电压、电流、功率、时间、 剩余金额（卡表）等各类数值，数值显示位数不少于 8 位，显示小数位可设置；显示数值单位采用国 家法定计量单位：kW 、kWh 、V 、A 等；显示代码包括显示内容编码和插卡提示。

5.3.6 本地费控表（卡表）具有插卡操作异常代码显示。见表 6

表 6    CPU 卡表插卡异常错误提示

注：以上错误操作提示，是针对操作 CPU 卡表时可能出现的提示。

5.3.7 普通电表默认自动轮显显示内容：

5.3.8 双向计量电表默认自动轮显显示内容：

6  、基本功能

6.1 计量功能

6.1.1 计量单位：有功电量单位：kWh。

6.1.2 具有计量正向有功电能、反向有功电能，并可根据有功组合方式特征字设置组合有功方式。

6.1.3 具有分时计量功能，有功电能量按相应的时段分别累计、存储总电能及对应 T1-T12 费率（具体费率数 可设置），最多 12 个费率的电能量，其 T1-T4 对应尖、峰、平、谷费率电量。

6.2 数据存储

6.2.1 能存储上 12 个结算日的单向或双向总电能和各费率电能数据，数据转存分界时刻为月末的 24 时（月 初零时），或在每月的 1 号至 28 号内的整点时刻。

6.2.2 停电时刻错过结算时刻，上电能补全上 12 个结算日电能量数据。

6.2.3 在电能表电源断电的情况下，所有与结算有关的数据至少保存 10 年，其他数据至少保存 3 年。

6.3 计时功能

6.3.1  内置温度补偿的硬件时钟电路，具有日历、计时、闰年自动转换功能。

6.3.2 使用环保型的锂电池和法拉电容作为时钟备用电源，电池可更换，双时钟后备电源保险，断电后电池 可维持内部时钟正确工作时间不少于 5 年。当电池电压不足时，LCD 显示电池符号报警；当电池不 能支持时钟供电时，储能器件会持续提供至少两天的时钟电源。

6.3.3 可通过 RS485、红外等通信接口对电能表校时，除广播校时外，校时必须使用密文进行。

6.3.4 只接受小于或等于 5 分钟的时钟误差广播校时，每日只允许一次广播校时，且尽量避免在电能表执行 结算数据转存操作前后 5 分钟内进行。

6.4 多费率功能

6.4.1 具有两套费率时段表，可在约定的时刻自动转换；每套费率至多支持 12 个费率，其中 T1-T4 对应尖、 峰、平、谷费率。

6.4.2 每套费率时段全年可设置 2 个时区，在 24h 内可以任意设置 14 个时段；时段的最小间隔为 15min；时 段可跨越零点设置，各时段设置按时间从小到大排列。

6.4.3 本地费控电能表具有两套阶梯电价，可在约定的时刻或达到约定的用电量水平时自动转换。

6.5 冻结功能

6.5.1 瞬时冻结：在非正常情况下，冻结当前正向有功能、反向有功电能、有功功率、当前的日历、时间等 数据，并保存最后 3 次数据。

6.5.2 结算日冻结：按照约定的时刻每月冻结电能量数据，每类冻结量最多保存 12 次。

6.5.3 月冻结：按照约定的时刻及时间间隔冻结电能量数据，每类冻结量最多保存 24 次。

6.5.4 分钟冻结：按照约定的起始时间及时间间隔冻结电能量数据，至少能记录正反向有功总电能、A 相电 压、A 相电流、零线电流、有功功率、功率因数，在间隔时间为 15min 的情况下能够记录不少于 365 天的数据量。

6.5.5 日冻结：存储每天的电能量，可存储 365 天的数据量。停电时刻错过日冻结时刻，上电时补全日冻结

数据，最多补冻最近 7 个日冻结数据。

6.5.6 整点冻结：按照约定的时间及间隔冻结电能量数据；存储整点时刻的有功总电能，可存储 254 个数 据。

6.5.7  切换冻结：在新老两套费率/时段切换、时区表切换、阶梯电价转换或电力公司有特殊需要时，冻结 转换时刻的电能量以及其他重要数据。

6.6  事件记录

6.6.1 永久记录电能表清零事件的发生时刻及清零时的电能量数据。

6.6.2 记录掉电总次数，以及最近 100 次掉电发生及结束的时刻。

6.6.3 记录编程总次数，以及最近 10 次编程记录，每次编程记录记录编程期间最早一次数据项编程时刻、操 作者代码以及编程期间最后 10 个编程项的数据标识。

6.6.4 记录普通校时总次数（不包含广播校时），以及最近 10 次校时前的时刻、操作者代码；及记录广播校 时总次数，以及最近 100 次校时前后的时刻。

6.6.5 记录开表盖总次数，最近 10 次开表盖事件的发生、结束时刻以及开表盖发生时刻的电能量数据，停电 期间，电能表只记最早的一次开表盖事件。

6.6.6 记录电源异常事件总次数，最近 10 次发生时刻、结束时刻及对应的电能量数据。

6.6.7 记录内置负荷开关误动作事件总次数，最近 10 次发生时刻、结束时刻及对应的电能量数据。

6.6.8 记录最近 10 次拉闸和最近 10 次合闸事件，记录拉、合闸事件发生时刻、操作者代码和电能量数据。

6.7  费控功能

6.7.1 费控功能的实现分为本地和远程两种方式，本地方式通过 CPU 卡、射频卡等固态介质实现；远程方式 通过公网、载波或微功率无线等虚拟介质和远程售电系统实现。

6.7.2 当剩余金额小于设定的报警金额时，电能表提醒用户；透支金额实时记录，当透支金额低于设定的透 支门限金额时，电能表发出断电信号，控制负荷开关中断供电；当剩余金额大于设定值时，可通过远 程或本地方式使电能表处于允许合闸状态，由用户人工恢复供电或按用户要求设置（卡表）。

6.7.3 预存电费金额与表内的剩余金额进行准确叠加，能将剩余金额、电能表用电参数等信息返写至 CPU 卡 内（卡表）。

6.7.4 购电卡插入本地费控电能表后 3s 内完成相应的读写操作（卡表）。

6.7.5 远程费控电能表能够支持远程直接合闸和远程允许合闸。

6.8  电能表辅助端子功能：

6.8.1 控制输出： 电能表可输出控制信号，控制外部报警装置或负荷开关。

6.8.2 有功电能测试脉冲输出：电能表具备与所计量的电能成正比的 LED 脉冲和电脉冲输出功能。

6.8.3 多功能信号输出： 多功能信号输出端子可输出时间信号或时段投切信号；两种信号通过软件设置、转 换；电能表初次上电，或断电再上电后，多功能信号输出初始化为时间信号输出。时间信号为秒信号； 时段投切信号为 80ms±20ms 的脉冲信号。

6.8.4 RS485 通信接口：RS485 通信功能。

6.9  通信功能

6.9.1  具有多个通道抄读电能表数据的功能，多个通信接口的物理层独立，一个通信接口的损坏不影响其它 接口的正常使用，通信接口如下：RS485 通信、载波或微功率无线通信，红外通信；

6.9.2  RS485 通信波特率可设，波特率可设置为 1200、2400、4800 、7200、9600 、19200 、38400 、57600、 115200bps；

6.9.3  调制式红外通信接口波特率默认为：1200 bps；

6.9.4  具有载波或微功率无线通讯功能，载波或微功率无线模块支持热插拔，并具有有效的电气隔离的安全 措施。电能表与载波或微功率无线通信模块之间的通信速率可设置，通信遵循 DL/T 698.45 协议及其 备案文件。

7、外形尺寸图及接线图

7.1 接线图

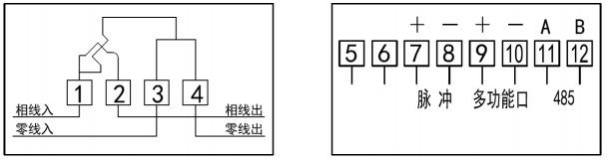

7.1.1 开关内置接线图

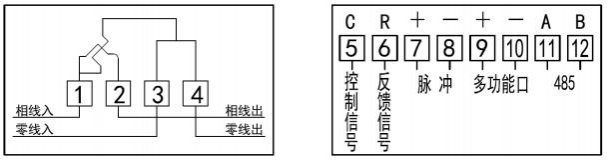

7.1.2 开关外置接线图

7.1.3 直接接入式电能表接线端子定义说明，见表 7

表 7

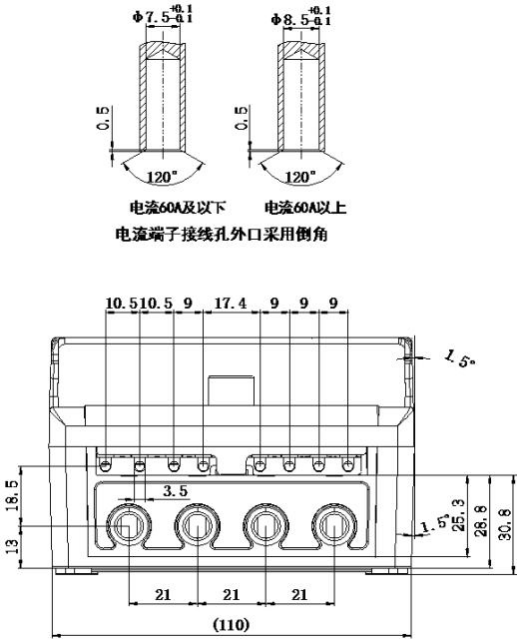

7.1.4 电能表接线端子孔尺寸简图说明

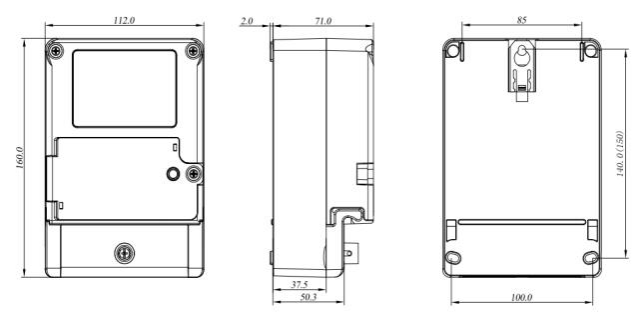

7.2    外形尺寸图

7.2.1 DDZY2651-Z(D)（远程-开关内/外置）

8、安装与使用

8.1 电能表在出厂前经过严格检验，合格后加装铅封，出厂后无需调整。在安装使用前，应检查表体和铅封 是否完好，表体和铅封完好可安装使用。对于贮存过久的电能表，在请有关部门重新检验后，方可安装 使用。表体和铅封损坏的表计不能安装使用。

8.2 电能表应安装在室内通风干燥的地方，电能表底座上端有两档可调节结构的嵌入式挂钩，可用挂钩螺钉 固定，安装电能表的底板应固定在坚固、耐火、不易震的墙上，安装高度建议在 1.8 米左右，避免安装 在有污秽及可能损坏电能表结构的场所。

8.3  电能表按规定的相序(正相序)接入线路，并按照接线端盖上的接线图进行接线。最好用符合技术标准要 求的铜线或铜接头接入，接线端盖内的螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。

8.4 抄读电能表时，应注意 LCD 的读数方式，LCD 默认显示方式为 6 位整数，2 位小数，因小数位数可设， 实际读数可根据显示的小数位数为准。

9 、常见故障排除与处理，见表 8

表 8

10、运输与贮存

电能表必须在原包装条件下进行运输和贮存。电能表在运输和拆封时不应受到剧烈冲击，并根据 GB/T 25480-2010《仪器仪表运输、贮存基本环境条件及实验方法》规定运输和贮存。

产品应在原包装条件下存放在货架上，叠放高度不得超过 5 层。

贮存的地方应清洁，其环境温度为-40℃~+70℃, 相对湿度不超过 85%，且在空气中不含有足以引起 腐蚀的有害物质。

11、售后服务

电能表自售出之日起 18 个月内，如用户完全遵守说明书规定且制造厂铅封仍完整的条件下，若发现 有质量问题，我司负责免费修理或更换。18 个月后，我司保证提供售后服务。

结束语

本产品使用说明书会随产品技术升级而更新，更新将不再通知用户，如说明书与实际有差异，以实际 产品为准。用户对使用说明书有疑义或建议，请按本使用说明书提供的联系方式与我司联系，我司专业人 员将给您满意的回复，最后衷心感谢选用我司电能表产品。
