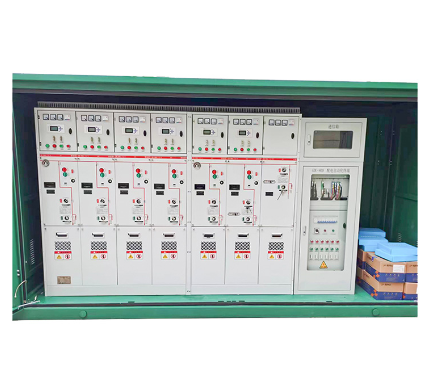

一二次融合环网箱

• 产品参数

主要功能

        在传统的DTU功能基础上增加了计量级的配电线损采集功能，优化了小电流接地故障的判断和定位功能，并提高了采样频率，使得故障录波的波形更加接近真实波形。

线损采集功能

        采用配电线损采集模块实现间隔电能量采集功能，实时计量线路上的电能量数据，包括：正反向有功电量计算和四相  限无功电量计算，从而实现双向计量分功能，并支持定位功能：

小电流接地故障判断和定位功能

        通过对相电流互感器及零序电流互感器数倨分析收集，控制单元对这些特征量通过多种算法进行判别，从而精准的定  位故障发生的区域；

故障录波功能

        通过每周波128点的采样并完整的记录故障前4个周波和故障后8个周波的备通道波形以及开位置等遥信信息，上送至助站供分析故障产生的原因，并支持64条故障录波的循环存储。

主要特点

采用电压时间型电磁机构或常规弹簧操作机构；

        具备常规保护、电压电流型、分布智能型FA功能；

        采用“集中分散。式控制终端，直观易用；

        采用CVT电子式电压传感技术；

        隔离刀与真空灭弧室联动；

        超级电容后备电源，全生命周期免维护；

        断路器／负荷开关任意组柜，灵活方便。

功能特性

        适应馈线自动化要求，控制器以线路电压为判据，通过延时合闸与变电站保护配合实现就地故障处理，不需蓄电池，不依赖通信和主站，可就地实现完整的馈线自动化功能；

        设计上摒弃了蓄电池等维护器件所带来的系统不稳定；

        清晰的配网自动化系统功能分布，操作简便；

        采用频繁操作型负荷开关／断路器以满足配网自动化经济运作要求；

        采用真空灭弧、SF6气体外绝缘，无油化设计；

        三相共箱布置，瓷套电缆浇铸出线、全密封机构、军品级航空插头、整体全密封技术保证产品耐候性强，抗凝露性能好、十五年免维护；

        内置隔离断口与真空灭弧室串联异步联动，开关分合能力强，安全性高；

        密封性能可靠：具有成熟密封壳体技术、IP67防护等级，壳体采用模具拉伸一次成型工艺加工而成，易于箱体密封，气密性高，机械强度高；

        具有免维护特性：负荷开关／断路器主回路、二次元器件、操作机构均密封在SF6气体（零表压）中，不受外界环境影响，性能稳定、可靠、免维护。

产品方案

        一二次融合环网柜包含负荷开关单元、断路器单元、母线设备(P-D单元、集中茹DTU，各单元之间采用军品级航空擂接件而成，可根据用户的需求采用不同方案进行定制。
