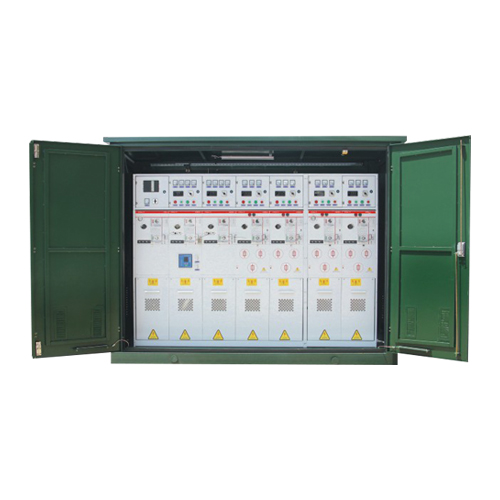

DFW户外智能化开闭所
概述
随着社会的不断发展进步，我国城市电网发生了巨大变化，大多数城市已经形成或正在形成从多的用电负荷密集区。过去那种从变电站12/24KV线路(或分支线路)到直接用户的供电已经难以满足城市发展的要求。因而产生了一种新的供电方式通过开闭所向用户供电。但是随着城市密集化的加剧，原有的一些土建型开闭所已受到土地和城市规划的限制，因此出现了一种更加先进、实用的户外智能化开闭所(户外环网柜)。此开闭所无需土建而且占地面积少，配置灵活供电方式更加可靠，建设安装，调试时间大为缩短，总体造价降低。
随着现代工业的发展，对电气控制设备自动化和智能化程度越来越高，利用现代电子技术、传感器技术、通信技术、计算机网络技术，将电力设备在正常及事故状况下的监测、保护、控制、计量等集成化，达到良好的管理，已成为一种必然趋势和发展方向。
智能化开闭所(户外环网柜)是采用和借鉴国外的先进技术，将12/24kV开关柜、断路器、负荷开关、电流电压互感器、12/24kV电源PT、开闭所FTU、RTU、通信控制终端(CCU)、12/24kV计量及自动抄表、USP电源及指示仪表等安装调试好装入一个可移动、密封防潮的不锈钢箱体内，从而实现了城市配电网中一、二次系统的集成化、装配的模块化，缩短了建设周期，大大地提高了城市电网运行的可靠性。

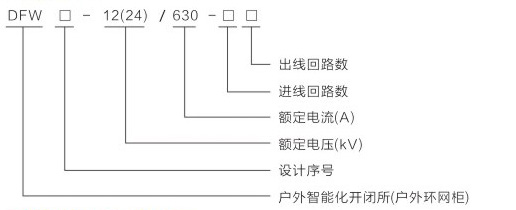

型号含义
本产品满足最新颁布执行的国家标准、行业标准和IEC标准，在与用户协商达成一致后，可以使用其他性能更高的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。所有标准都会被修订，本技术条件应符合下列标准最新版本的要求。
GB 16926-1997 交流高压负荷开关一熔断器组合电器
GB 3804-2004 3.6kV~40.5kV高压交流负荷开关
GB 3906-2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备
GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求
GB 4208-2008 外壳防护等级(IP代码)
IEC 420 高压交流负荷开关一熔断器的组合电器
IEC 298 1kV以上52kV及以下交流金属封闭开关设备和控制设备
GB 1984-2003 高压交流断路器
产品使用的环境条件
1、海拔高度：≤1000m；
2、最高环境温度：+40℃；
3、最低环境温度：-25℃；
4、最大日温差：25K；
5、户内相对湿度：日平均值≤95%，月平均值≤90%；
6、耐地震能力：地面水平加速度0.2g；垂直加速度0.1g同时作用。采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s，安全系数不小于1.67；
7、安装场所应无严重影响负荷开关绝缘的气体蒸汽、化学性沉积、灰尘、污秽及其它爆炸和腐蚀介质；
8、用于不接地系统和通过小电阻接地或经消弧线圈接地的10kV系统中。
结构和技术要求
(1)箱式开闭所中负荷开关采用三工位SF6负荷开关，SF6负荷开关的电气寿命应达到E3级要求；断路器的电气寿命应达到E2级要求。
(2)在PT柜，计量柜等采用空气绝缘的开关柜内采取防凝露措施(柜内装凝露控制器)，如加装电阻加热器(带控制开关)。
(3)单元式SF6环网柜气包内SF6的相对压力不应超过1.4bar。整个充气壳体应当满足IEC 60298中规定的“密闭压力系统”的要求，年漏气不大于1%，30年免维护，且不需要重新充气。通过SF6压力表可以监视SF6气室内气体的压力。
(4)熔断器熔丝额定电流应与负荷进行匹配，熔断器参数为：额定电压12KV，额定开断电流(有效值)63kA。用于配变保护用开闭所应既能熔断脱扣，也能容易实现电动脱扣。
(5)箱式开闭所应具备完善的五防联锁功能。
通过机构联锁装置的控制，操作完全达到以下五防联锁功能：
1.防止误分误合断路器(负荷开关)；
2.防止带负荷分合隔离开关；
3.防止带电挂(合)接地线(接地开关)；
4.防止带接地线(接地开关)合断路器(负荷开关，隔离开关)；
5.防止误入带电间隔。
(6)采用全封闭式结构，开关柜主要由气室，电缆室，机构室(二次室)等隔室构成。电缆接头至电缆引入处(孔或固定箍)距离≥370mm，内套管、支持绝缘件采用环氧树脂材料，其爬电比距≥20mm/kV。间联接采用铜母线，接地汇流母线采用铜母线截面的选择应满足GB3906的要求。
(7)机构箱面板安装具有验电功能的带电指示器方便更换并可以外接二次核相仪。
(8)箱式开闭所一次线路模拟牌标识洁晰。
(9)内部安装的高压电器组件，如：SF6负荷开关、断路器、互感器、避雷器等，均应具有耐久而清晰的铭牌，铭牌应安装在运行或检修时易于观察的位置。
(10)开闭所配置二次室或控制箱，具有与操作机构配套的二次回路。可配置手动/电动操作机构，并预留电动操作功能，预留遥控、遥信接口,以适应远方监控需要，还应具有短路故障指示器，满足相间短路、单相故障接地指示要求，并具有开关量输出功能。环网柜内端子要求使用防尘阻燃型产品。CT的二次电线截面为铜芯2.5平方毫米，回路中安装电流测试盒。电压、控制电线截面为铜芯1.5平方毫米。
(11)下柜门带观察窗，采用阻燃透明材料制成。
(12)箱式开闭所在柜前完成电缆的安装和维护，可以靠墙安装。
(13)负荷开关采用三工位结构，前面板上具有直观的位置指示。三工位开关的接地开关和负荷开关/隔离开关具有分别的操作手柄插孔。
(14)箱式开闭所结构具有防止内部故障燃弧时发生伤害操作人员人身的功能：隔室有金属隔板，防止事故扩展；气室有压力释放区；柜体后部有压力释放板
(15)负荷开关及操作机构的安装尺寸统一，相同部件、易损件和备品、备件具有互换性。
(16)箱式开闭所气室采用3mm 优质304不锈钢板焊接成型，柜体采用覆铝锌钢板(除通风、排气口、观察窗外)制作，钢板厚度不小于2mm，有足够的机械和耐火强度。
(17)带电主回路的一切组件均安装在气室内，气室的防护等级应满足IP67的要求；柜体满足IP4X的要求。
(18)供起吊用的吊环(左右各一只)位置设置合理，应使悬吊中的开关设备保持水平，吊链与任何部件之间不得有摩擦按触，避免在吊装过程中划伤箱体表面喷涂层。
(19)沿所有箱式开闭所的整个长度延伸方向，应设有专用的接地汇流母线，如果是铜质的，其电流密度在规定的接地故障时，不应超过200A/mm²，但最小截面不得小于30mm²，该接地导体应设有与接地网相连的固定连接端子，并且有明显的接地标志。如果接地导体不是铜质的，也应满足铭牌规定的峰值耐受电和短时耐受电流的要求。壳体接地点的接触面积应满足要求，接地螺钉的直径不得小于12mm，接地点应标有“接地”字样或其他接地符号。
(20)气室中主母线选用铜质材料，母线分段柜内分支引线截面与主母线相同;主母线及分支母线(含连接部分)外表面宜采用有机绝缘，即母线小室及电缆小室内母线不得有裸露部分(电缆接线端子除外)。(21)SF6负荷开关的其它要求
1.负荷开关灭弧介质和绝缘介质为SF6气体；
2.每个独立的SF6气室一般应装设能显示内部气压的装置，该装置应能够明确显示设备安全运行的气压范围。

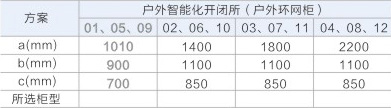

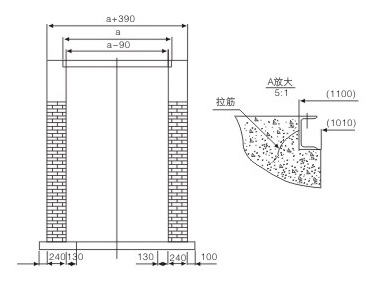

安装基础图（供参考 ）
说明：
1、砖墙M5水泥砂浆砌筑，里边及地面上的外边以1:2.5水泥砂浆抹面；
2、底层在地下水位以下时做防水处理，否则做渗水处理；
3、过梁采用Φ6钢筋及砼20制作；
4、8#槽钢基座加工组焊后。进行防腐处理(用户确定防腐方式)
5、8#槽钢基座放置基础槽口，用拉筋及砼固定
6、用户可以根据施工现场具体情况不制作电缆井(虚线框内部分)
订货须知
订货时应提供下列资料：
*产品型号名称及订货数量、额定电压、额定电流；
*操动机构的型号(K型、A型)，选用电动操作时注明操作电压；
*组合电器中可以选用的熔断器的型号和规格；
*备品备件的名称、数量(操作手柄为每五台负荷配一支)；
*其他特殊要求请于制造厂联系。
