GT固体绝缘环网柜

概述

GT-12 系列固体绝缘环网柜，是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。所有高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。

该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz，12干伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

产品分类

根据开关类型，分为负荷开关带接地组装件(简称C模块)，负荷开关不带接地组装件(简称CB模块)，断路器带接地组装件(简称V模块)，断路器不带接地组装件(简称VB模块)，断路器联络开关(简称VZ模块)，负荷开关+熔断器组合电器开关组装件(简称F模块)，隔离开关组装件(简称G模块)。

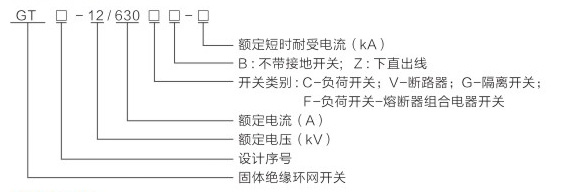

产品型号及含义

使用条件

环境温度：-45℃~+45℃

湿度：最大平均相对湿度，日平均≤95%，月平均≤90%

海拔高度：≤4000米

抗震能力：8度

防护等级：带电体密封IP67，熔断器筒IP67，开关柜外壳IP3X

符合标准

Q/GDW 730-2012《12kV固体绝缘环网柜技术条件》

GB3804 3.6kV-40kV《交流高压负荷开关》

GB4208《外壳防护等级IP代码》

GB/T 15166.2高压交流熔断器第2部分：限流熔断器

GB/T 11022《高压开关设备及控制设备标准的共同技术条件》

GB1984《交流高压断路器》

GB1958《交流高压隔离开关和接地开关》

GB 16926高压交流负荷开关-熔断器组合电器

GB/T 7354《局部放电测量》

GB3906《36-40.5KV交流金属封闭开关设备和控制设备》

产品特点

一、环保

产品制造中所选用的材料全部是无毒无害物质，使用中也不会排出任何有毒有害物质，材料经寿命周期后可以再回收利用，决定了使用的环保性。

全绝缘全密封全屏蔽环氧树脂开关筒体，熔断器简体(环氧树脂具有优良的电气性能，机械性能，热的特性，很早用于电器设备，取得了良好的业绩。)开关筒体，熔断器筒体采用环氧树脂APG工艺成型。绝缘筒体是固体绝缘开关的关键部件，它既是绝缘件又是承力件。要求同时满足耐热、耐候、抗开裂、机械强度高，绝缘强度好等技术要求。

二、适用范围广

开关筒体和隔离开关操作机构箱采用动静密封结构形成密封腔体，内充零表压干燥氮气，不使用SF6气体，与外部环境完全隔离，保证开关柜全工况使用。

三、安装运输方便

单体柜结构，全系列产品统一设计，提供用户需要的多种柜型，而且外形几何尺寸完全一致。采用专业电缆附件厂商生产的通用绝缘母线，电缆插拔头。开关柜可现场组合，随意扩展，避免了多组组合柜带来的运输，安装的不便。如果用户要求也可提供组合柜。

四、免维护

固体绝缘户内交流高压真空开关柜除操动机构外高压开关部位处于全密封状态中，这样就可以做到免于清扫和维护，减少了运行维护的成本。

五、安全性

由于可触摸部位采用了屏蔽措施，杜绝了人身触电事故的发生，提高了安全使用性。完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生。完全取消了SF6气体的应用，避免了SF6环网柜因气体压力不足造成绝缘性能和灭弧能力下降引发爆炸事故。强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性能的真空灭弧室，开关套筒对开关具有进一步防护性能。负荷开关-熔断器组合电器的辅助接地开关采用真空开关管固封在熔断器筒体中。

六、易操作性

隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时候，隔离开关接地开关的操作手柄都无法进行操作，操作程序一目了然，只要稍有电工知识的人员都会操作，无序进行复杂的技术培训。这样就使操作变得异常简单，杜绝发生操作错误。

七、智能化

开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。

八、多样操作机构

开关可配装弹簧，永磁两种操作机构，方便用户选择。

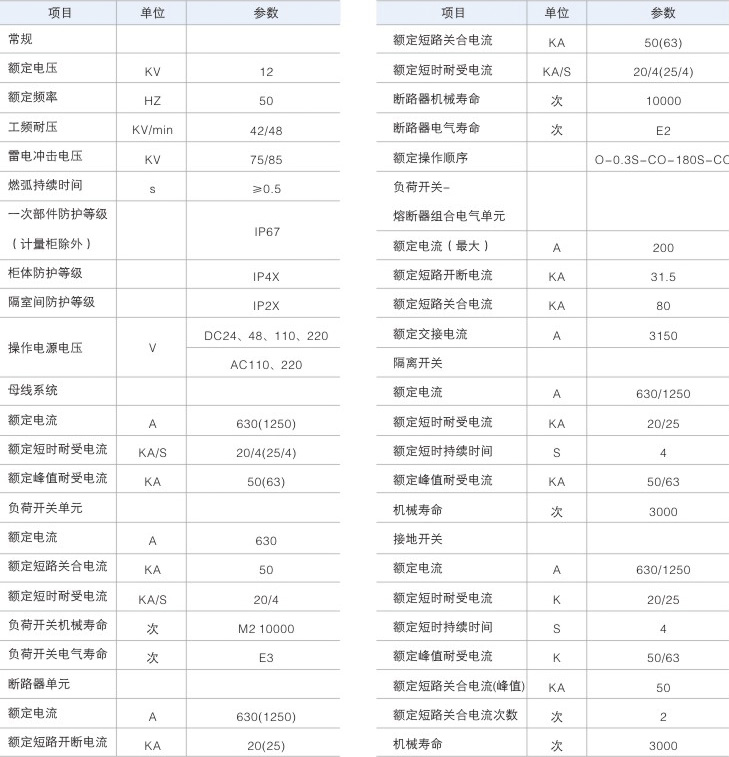

技术参数

固体绝缘环网柜机芯结构如图示

安全与保护

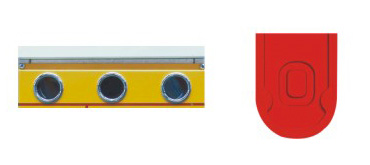

隔离刀可视断口

柜前有明显的隔离断口可视窗口，可查看隔离合位、隔离分位、接地合位，三个工作位置，方便现场工作人员检修确定隔离刀位置，非常安全。

内燃弧设计

内部燃弧压力阀:当产品内部出现燃弧时，会从该压力释放阀释放压力，燃弧排至电缆沟，以免误伤操作人员。

绿色环保

采用环保性材料设计，不使用SF6气体作为灭弧介质及绝缘，对环境没有污染，一次回路采用最少的接点设计，确保运行期间低能耗。

应用领域

低温寒冷地区：无SF6气体应用，无需考虑SF6气体低温运行问题，在-45℃下也能正常运行。

高原地区：无需考虑高原大气压对绝缘性能的影响。

强风沙地区：固体绝缘环网柜本体安全防护等级IP67，控制回路室采用特殊处理确保强风沙地区长期运行。

沿海潮湿地区：环氧树脂密封，抗潮湿，抗盐雾腐蚀，确保在沿海地区能长期使用。

高环保要求地区：SF6气体对大气温暖化影响已经高度引起重视，固体环网柜取消了SF6气体，对环境和人身无任何污染和伤害。

智能电网中：由于主开关，隔离开关都能实现电动，选配本公司研发的智能控制器，可对开关设备和变电站现场进行遥控、遥测、遥讯，既能进行分散控制，又能方便集中控制。

设计方案

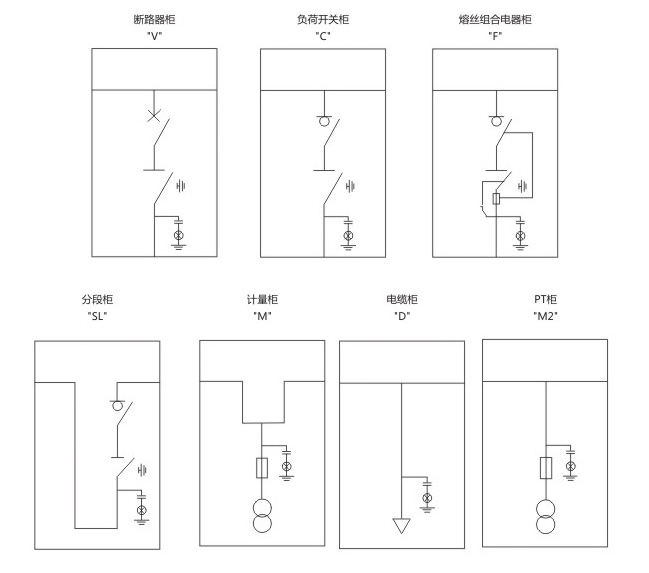

固体绝缘开关方案

标准配置与特性

真空负荷开关

三工位隔离/接地开关

负荷开关、隔离/接地开关一体化操作机构

观察窗、按钮盖等所用塑料件

出线电缆锥表面喷锌处理

所有环氧件均采用美国亨斯迈CW/HW229材料

进出线与母线套管均采用630A螺栓式欧式连接

相间距120mm，隔离/接地断口≥125mm

设有接地位置可视观察窗

负荷开关操作用电机DC24V、DC48V、DC/AC 110V、DC/AC220V可选

带不带接地开关可选

不含底座饭金件

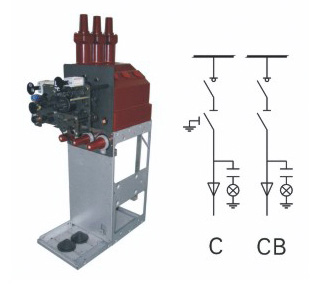

产品名称：固体绝缘负荷开关组装件

产品型号：GT-12/630C(B)-20(25)

标准配置与特性

真空断路器

三工位隔离/接地开关

断路器、隔离/接地开关一体化操作机构

观察窗、按钮盖等所有塑料件

出线电缆锥表面喷锌处理

所有环氧件均采用美国亨斯迈CW/HW229材料

进出线与母线套管均采用630A螺栓式欧式连接

相间距120mm，隔离/接地断口≥125mm

设有接地位置可视观察窗

断路器操作用电机DC24V、DC48V、DC/AC110V、DCIAC220V可选

带不带接地开关可选

不含底座饭金件

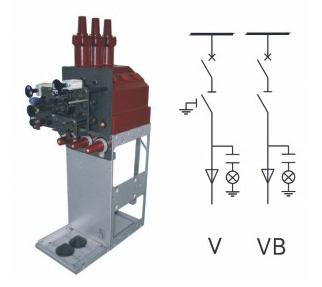

产品名称：固体绝缘负荷开关组装件

产品型号：GT-12/630V(B)-20(25)

标准配置与特性

真空负荷开关

三工位隔离/接地开关

负荷开关、隔离/接地开关一体化操作机构

三相熔丝筒及熔丝筒盖，水平安装

观察窗、按钮盖、尼龙堵头等所用塑料件

所有环氧件均采用美国亨斯迈CW/HW229材料

出线套管均采用250A插拔式连接

相间距120/140mm，隔离/接地断口125mm

设有接地位置可视观察窗

负荷开关操作用电机DC24V、DC48V、DC/AC 110V、DC/AC220V可选

不带高压熔断器

不含底座饭金件

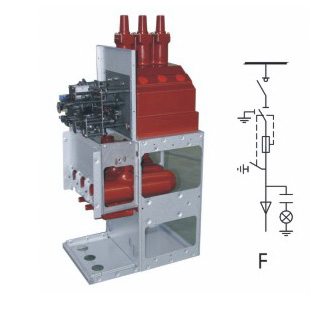

产品名称：固体绝缘组合电器开关组装件

产品型号：GT-12/125F-31.5

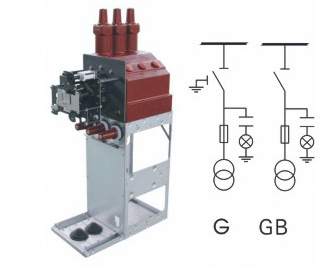

标准配置与特性

三工位隔离/接地开关

断路器、隔离/接地开关一体化操作机构

观察窗、按钮盖等所有塑料件

出线电缆锥表面喷锌处理

所有环氧件均采用美国亨斯迈CW/HW229材料

进出线与母线套管均采用630A螺栓式欧式连接

相间距120mm，隔离/接地断口≥125mm

设有接地位置可视观察窗

带不带接地开关可选

不含底座饭金件

产品名称：固体绝缘负荷开关组装件

产品型号：GT-12/630G(B)

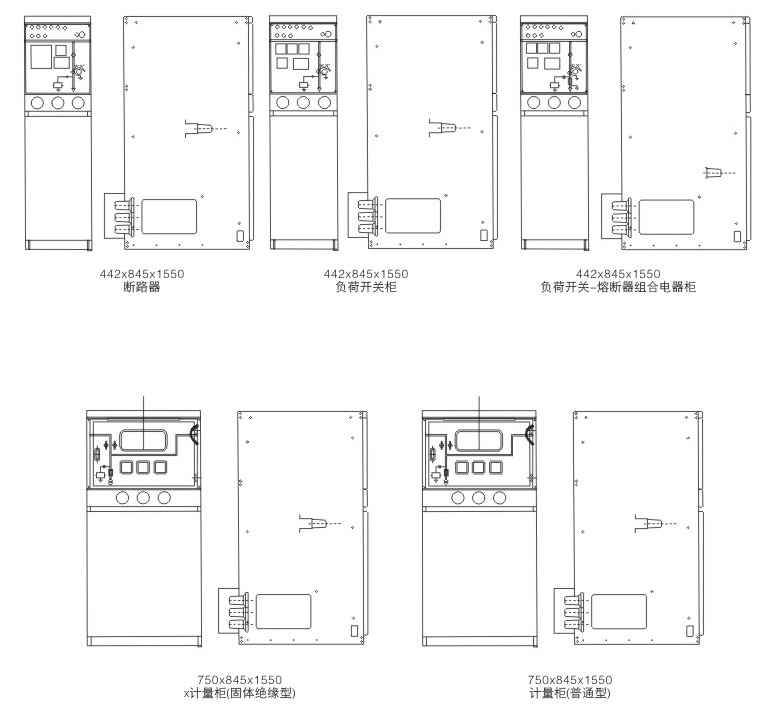

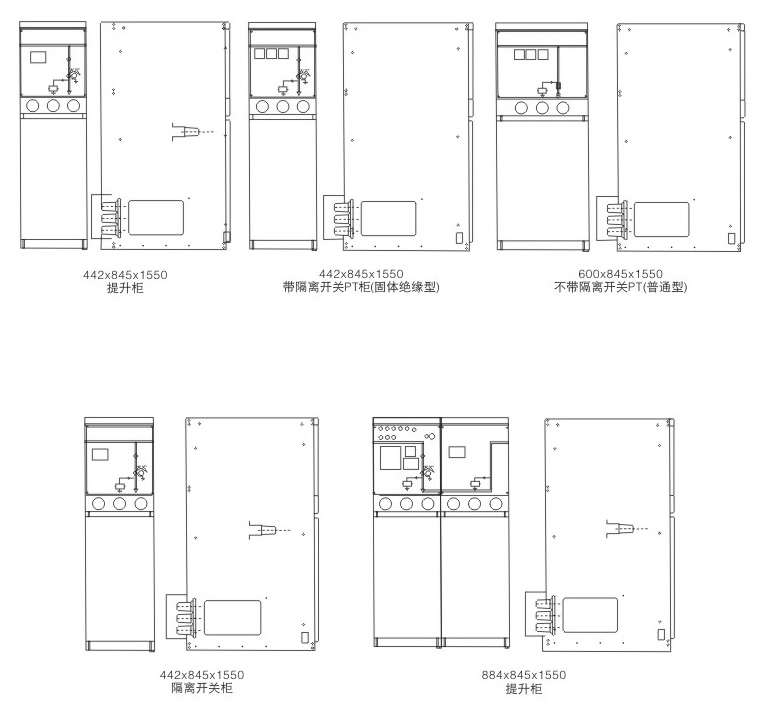

外形尺寸

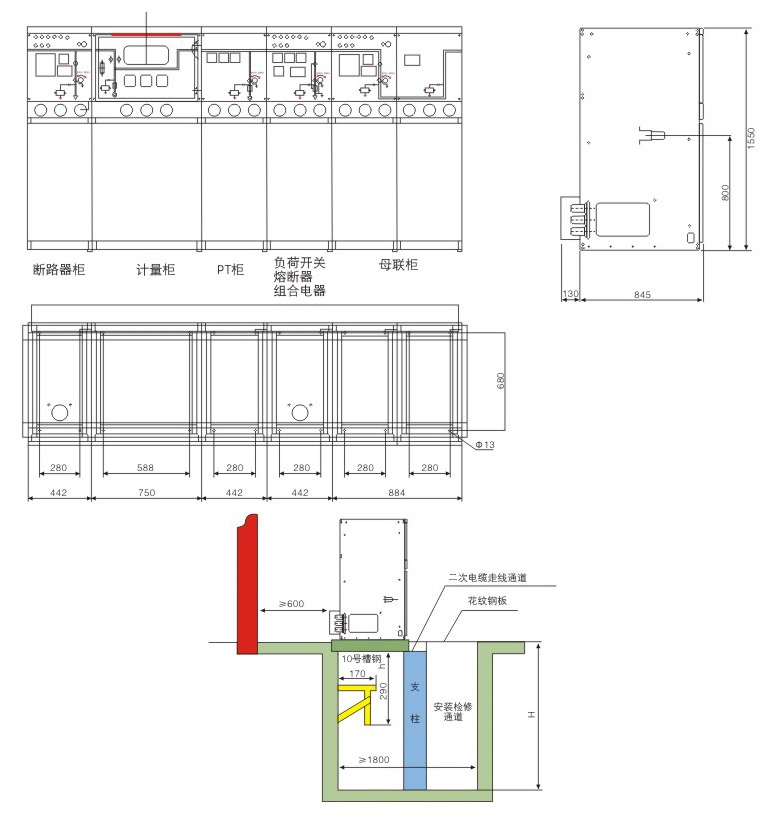

安装尺寸举例

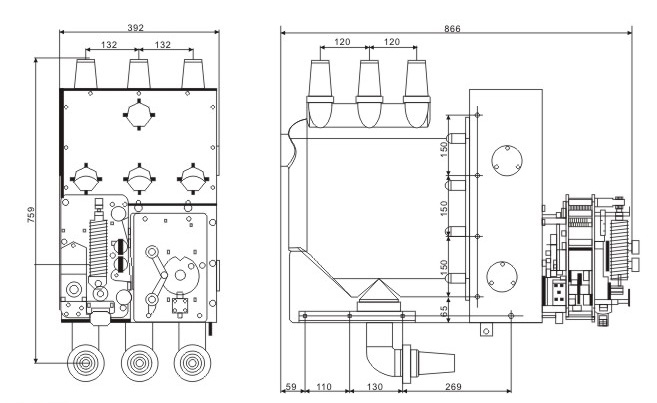

安装尺寸

外形尺寸

运输和储存

包装好的环网单元可用电动叉车或吊车搬运，环网单元上配备了吊环，供搬运时吊装之用。吊运用绳索不能短于2m。

环网单元在使用现场安装前应放在干燥、通风、无灰尘的地方。如用塑料袋覆盖，底部应敞开通风。

使用与维护

a.使用前的检查：环网单元在使用前，为了人身及设备安全，必须进行下列检查

检查主电路和接地电路是否正确连接。

检查机械联锁是否正确、可靠。

检查环网单元内负荷开关和接地开关的操作是否灵活、正确。

检查高压电缆的连接是否正确、可靠。

b.运行

应按规定的操作顺序，使环网单元投入运行。

c.维护：本设备基于如下优点，不需要进行日常维护

所有的带电部件均安装在环氧塑脂绝缘筒内

所有置于环氧塑脂绝缘筒外面的操作机构部件都已经进行了电镀处理。

主轴用铜轴套支撑，就是不加润滑剂，也可以连续、有效地工作。

注意：若环网单元有故障，不要试图用钻孔机、切割机或其它工具打开环网单元修理，这些操作只能有本公司人员负责。

随机文件和附件

产品出厂时，随机提供以下资料和附件：

产品安装使用说明书。

产品出厂试验报告。

产品合格书。

装箱清单。

操作手柄。

其他附件。

产品特性

三相一体，把开关的纵向布置转换成正布置，同时出线端把相间距由120mm转换成140mm，便于三相熔丝简连接。

出线端下端采用螺栓与熔丝筒连接，并有硅胶套密封，保证连接及绝缘可靠；上端采用硅胶套加尼龙堵头封堵，保护绝缘及密封。

采用表带触指底座相连，并加硅胶套密封。

采用美国亨斯迈CW/HW229材料，抗开裂性好、强度好、绝缘可靠，且抗高、低温性能好。

局放值14.4kV≤5pC。

产品名称：熔丝筒转接器

产品型号：GT-12

产品特性

三相水平布置，出线采用250A插拔式连接，连接方便。

辅助地刀无油化设计，内型腔采用螺旋式内裙边加大爬距。

辅助地刀采用二工位，与主接地刀联动，隔离断口>125mm。

熔丝简盖采用环氧树脂浇注而成，成本低，绝缘可靠。

熔丝筒内型腔底部装有绝缘导向套，方便高压熔断器安装及更换。

采用美国亨斯迈CW/HW229材料，局放值14.4kV≤5pC。

出线侧设有带电显示传感器接口。

产品名称：固体熔丝筒装配

产品型号：GT-12

产品特性

采用美国亨斯迈CW/HW229材料，抗开裂性好、强度高。

采用表带触指与固封极柱连接，成为拼柜母线套管:亦可与底座相连成为下直出线套管。

标准螺栓式欧式套管连接设计，纵向布置，相间距120mm。

连接法兰端面设有O型密封圈密封。

单个产品局放值14.4kV≤1pC。

产品名称：母线锥

产品型号：GT-12

产品特性

特殊需求产品，接口及连接方式与 GT-12型母线锥相同。

加大相间距：由原来的120mm加大至180mm。

大爬距设计：欧式套管前端加外裙边设计，使高压导体至感应圈二次低压输出端的爬距>260mm。在用欧式终端头或十字头连接母线时，避免了因为安装不到位或硅脂老化而使母线连接产生爬电现象。

保留原有的202欧式接头套管，母线连接既可以用欧式连接器连接，也可以直接用铜排绝缘处理后连接，大大降低了母线成本。

设有螺栓式带电显示传感器接口。

产品名称：大爬距母线锥

产品型号：GT-A/B/C-12

产品特性

升级型产品，把三相出线导体、接地触头直接浇注在底座上。

原隔离开关静触头与出线导体合并为一根铜导体，去除了两者间的表带触指连接，不仅连接更加可靠而且减小了回路电阻，同时降低了铜件成本，也简化了装配工序。

改进了相间的爬距结构，三相裸露导体间加了硅胶套绝缘，增加了出线导体的环氧层厚度，提高了绝缘水平。

采用美国亨斯迈CW/HW229材料，局放值14.4kV≤5pC

产品名称：三相联体底座

产品型号：GT-A-12

产品特性

三相共体，一次成型，结构紧凑，绝缘可靠。

采用美国亨斯迈CW/HW229材料，具有抗开裂性好、强度高玻璃化温度高、抗高、低温性能好，抗老化性能好的优点。

后装式真空灭弧室结构，可拆卸。

设有接地位置可视观察窗。

设有隔离/接地开关位置调节观察孔。

单个产品局放值14.4kV≤3pc。

产品名称：固封极柱

产品型号：GT-12

产品特性

三工位隔离/接地开关的组合，融合了环氧树脂、硅橡胶、尼龙等多种绝缘材料的制造技术；带电导体均采用优质铜材模压而成，硬度高，电性能好。

隔离/接地开关为旋转式三工位开关，具备接地关合能力。

底座与出线电缆谁采用美国亨斯迈CW/HW229材料。

塑料主轴采用美国杜邦尼龙特殊配方注塑而成，强度高、耐高温性好。

触头蝶簧采用德国莫贝尔产品，性能稳定、一致性好。

带不带接地触头可选。

产品名称：三工位隔离及电缆出线

产品型号：GT-12
