ZW8-12M柱上高压永磁真空断路器
ZW8-12M永磁真空断路器
ZW8系列型号：
ZW8-12M/630-12.5 ZW8-12M/630-20 ZW8-12M/T630-12.5 ZW8-12M/T630-20 ZW8-12G/630-12.5 ZW8-12G/630-20 ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20 ZW8-12/1250-25 ZW8-12G/1250-20 ZW8-12G/1250-25 ZW8-12M/630-20 ZW8-12P/630-20
ZW8-12M永磁真空断路器产品概述：
ZW8型永磁高压真空断路器ZW8-12M/630-20(以 下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准 JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于 频繁操作的场所。断路器具有多次开断和快速重合闸的能力。
ZW8型永磁高压真空断路器ZW8-12M/630-20，是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互 感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零 序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

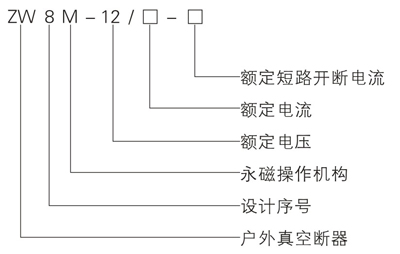

ZW8-12M永磁真空断路器型号及含义：
ZW8-12M柱上永磁高压真空断路器产品主要特性：
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化
永磁操作机构，免维护，可长期可靠工作
双稳态永磁机构，不会退磁，可**使用
机械寿命*少可以达到20000次以上
结构紧凑、体积小、重量轻，便于安装和运输
箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体)
采用高智能型微机控制器，提供多种功能，可满足用户的各种要求
可配FTU实现远方控制、监视以及实现SCADA功能
ZW8-12M户外永磁高压真空断路器应用与特点
ZW8-12M户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
一、ZW8-12M柱上高压真空断路器应用与特点：
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
二、ZW8-12M柱上真空断路器使用环境条件：
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m／s）
空气污秽程度：III级
无经常性剧烈震动
三、ZW8-12M柱上真空断路器组成结构：
1）整体结构为三相共箱式
2）真空灭弧室
3）弹簧操动机构
4）绝缘系统
5）导电回路
6）箱盖、箱体
7）密封件
四、ZW8-12M柱上永磁真空断路器特点：
1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2）内置多抽头电流互感器可作为过电流保护之用
3）采用双绕组电流互感器可作为保护和计量用
4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
5）可加装隔离开关
五、ZW8-12M柱上真空断路器订货须知：
订货时用户需提供下列技术资料：
1）断路器型号、名称、数量。
2）额定电流，额定短路操作电流。
3）操作方式、操作电压。
4）配备电流互感器电流比。
5）使用场合。

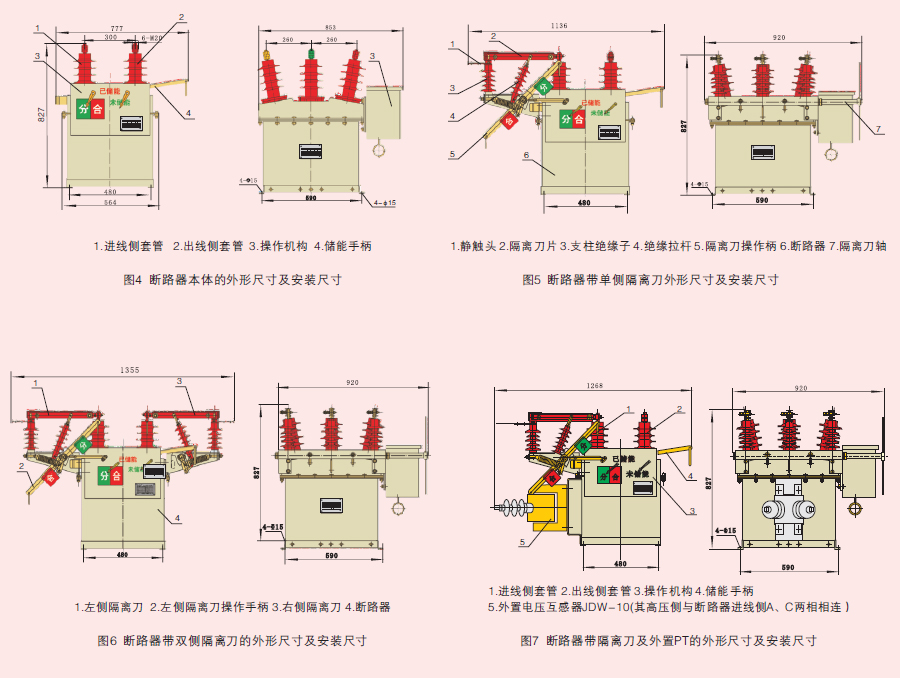

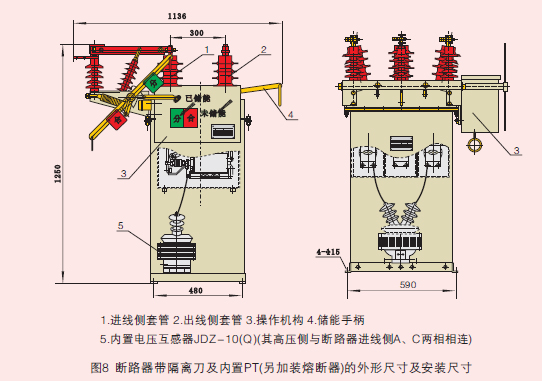

外形及安装尺寸
使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、较大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
