ZW7-35真空断路器ZW7-40.5户外高压柱上中置式断路器
ZW7-35（40KV）真空断路器概述：
该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构 的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
ZW7-35（40KV）真空断路器真空管介绍：
断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开 断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。真空灭弧室装在上瓷瓶内，不但避免了冲油及充 SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、 耐室外、而高温等特点。ZW7-40.5型户外交流高压真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输配电系统的控制和保护，用于分合 负荷电流，开断短路电流。断路器符合GB1984《交流高压断路器》。
ZW7-35（40KV）真空断路器正常使用条件：
1. 周围空气温度：上限：+40℃下限：一般地区-30℃，高寒地区-40℃；
2. 海拔不超过1000m；
3. 风压不超过700Pa (相应于风速34m/s)；
4. 地震烈度不超过8度；
5. 空气污秽程度Ⅲ级；
注：超出以上规定，用户同制造厂协商。
ZW7-35（40KV）真空断路器主要功能：
A.采用真空灭弧,开断能力强,电寿命长,寿命10000次;
b.结构简单,免维护,不检修周期长;
c.绝绷性能好,抗污染秽能力强;
d.可配弹簧或电磁操作机构,性能可靠,频繁操作;无火灾和爆炸隐患;
e.内装电流互感器,讲师精度达0.2级,实现三相互动保护;
f.内附凝露控制器,保持断路在一定的温度,湿度下可靠运行.
ZW7-35（40KV）真空断路器使用环境条件
A.周围空气温度:上限+40oC,下限-30oC
b.海拔.≤2000m(若需增高海拔,则额定剧院水平相应提高)
c.风压:不超过700Pa(相当于风速34/)
d.振幅:地震烈度8度;
e.污秽等级:Ⅲ级
f.较大日温度差:不超过25oC
主要技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | KV | 40.5 | ||
| 2 | 额定绝缘水平 | 1min 工频耐压 | 干式 | 95 | |
| 湿式(对地) | 80 | ||||
| 雷电冲击耐压(峰值) | 185 | ||||
| 3 | 额定电流 | A | 1250,1600,2000 | ||
| 4 | 额定短路开断电流 | KA | 20,6,31.5 | ||
| 5 | 额定操作顺序 | 分-0.3s合 分-180s-合分 | |||
| 6 | 额定短路开断次数 | 次 | 12 | ||
| 7 | 额定短路关合电流(峰值) | KA | 50,63,80 | ||
| 8 | 额定峰值耐受电流 | ||||
| 9 | 额定短时耐受电流 | 20,25,31.5 | |||
| 10 | 额定短断路持续电流 | s | 4 | ||
| 11 | 平均分闸速度 | m/s | 1.5±0.2 | ||
| 12 | 平均合闸速度 | 0.7±0.2 | |||
| 13 | 触头合闸弹跳时间 | s | ≤2 | ||
| 14 | 三相合(分)闸同期性时差 | ≤2 | |||
| 15 | 合闸时间 | ≤150 | |||
| 16 | 分闸时间 | ≤60 | |||
| 17 | 机械寿命 | 次 | 10000 | ||
| 18 | 额定操作电压及辅助回路额定电压 | V | DC220、110、24 | ||
| 19 | 每相回路直流电阻(不含互感器) | DC220、110、24 | |||
| 20 | 动静触头允许磨损厚度 | mm | ≤100 | ||
| 21 | 重量 | kg | 800 | ||
ZW7-35真空断路器订货须知：

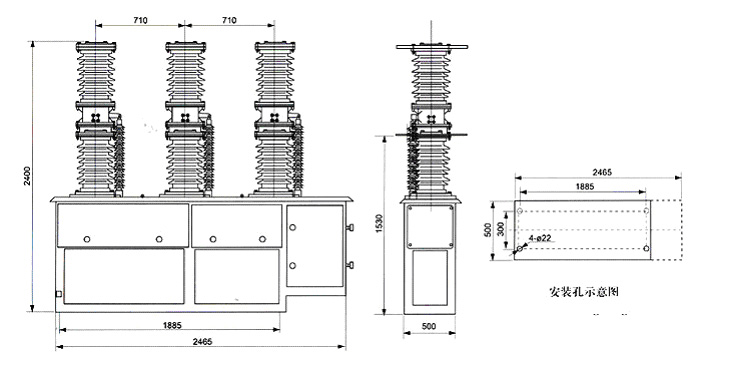

订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
ZW7-35（40KV）真空断路器概述：
该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构 的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
ZW7-35（40KV）真空断路器真空管介绍：
断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开 断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。真空灭弧室装在上瓷瓶内，不但避免了冲油及充 SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、 耐室外、而高温等特点。ZW7-40.5型户外交流高压真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输配电系统的控制和保护，用于分合 负荷电流，开断短路电流。断路器符合GB1984《交流高压断路器》。
ZW7-35（40KV）真空断路器正常使用条件：
1. 周围空气温度：上限：+40℃下限：一般地区-30℃，高寒地区-40℃；
2. 海拔不超过1000m；
3. 风压不超过700Pa (相应于风速34m/s)；
4. 地震烈度不超过8度；
5. 空气污秽程度Ⅲ级；
注：超出以上规定，用户同制造厂协商。
ZW7-35（40KV）真空断路器主要功能：
A.采用真空灭弧,开断能力强,电寿命长,寿命10000次;
b.结构简单,免维护,不检修周期长;
c.绝绷性能好,抗污染秽能力强;
d.可配弹簧或电磁操作机构,性能可靠,频繁操作;无火灾和爆炸隐患;
e.内装电流互感器,讲师精度达0.2级,实现三相互动保护;
f.内附凝露控制器,保持断路在一定的温度,湿度下可靠运行.
ZW7-35（40KV）真空断路器使用环境条件
A.周围空气温度:上限+40oC,下限-30oC
b.海拔.≤2000m(若需增高海拔,则额定剧院水平相应提高)
c.风压:不超过700Pa(相当于风速34/)
d.振幅:地震烈度8度;
e.污秽等级:Ⅲ级
f.较大日温度差:不超过25oC
主要技术参数
| 序号 | 项目 | 单位 | 参数 | ||
| 1 | 额定电压 | KV | 40.5 | ||
| 2 | 额定绝缘水平 | 1min 工频耐压 | 干式 | 95 | |
| 湿式(对地) | 80 | ||||
| 雷电冲击耐压(峰值) | 185 | ||||
| 3 | 额定电流 | A | 1250,1600,2000 | ||
| 4 | 额定短路开断电流 | KA | 20,6,31.5 | ||
| 5 | 额定操作顺序 | 分-0.3s合 分-180s-合分 | |||
| 6 | 额定短路开断次数 | 次 | 12 | ||
| 7 | 额定短路关合电流(峰值) | KA | 50,63,80 | ||
| 8 | 额定峰值耐受电流 | ||||
| 9 | 额定短时耐受电流 | 20,25,31.5 | |||
| 10 | 额定短断路持续电流 | s | 4 | ||
| 11 | 平均分闸速度 | m/s | 1.5±0.2 | ||
| 12 | 平均合闸速度 | 0.7±0.2 | |||
| 13 | 触头合闸弹跳时间 | s | ≤2 | ||
| 14 | 三相合(分)闸同期性时差 | ≤2 | |||
| 15 | 合闸时间 | ≤150 | |||
| 16 | 分闸时间 | ≤60 | |||
| 17 | 机械寿命 | 次 | 10000 | ||
| 18 | 额定操作电压及辅助回路额定电压 | V | DC220、110、24 | ||
| 19 | 每相回路直流电阻(不含互感器) | DC220、110、24 | |||
| 20 | 动静触头允许磨损厚度 | mm | ≤100 | ||
| 21 | 重量 | kg | 800 | ||
ZW7-35真空断路器订货须知：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
