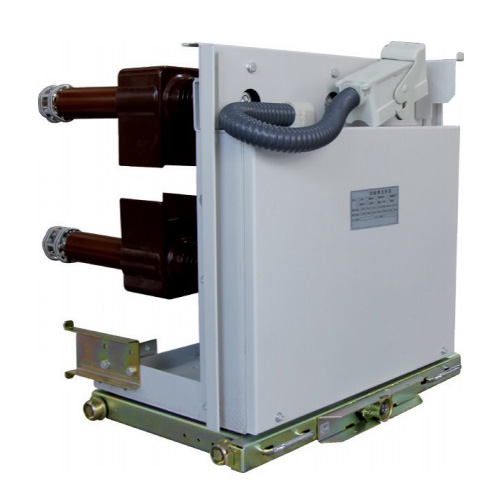

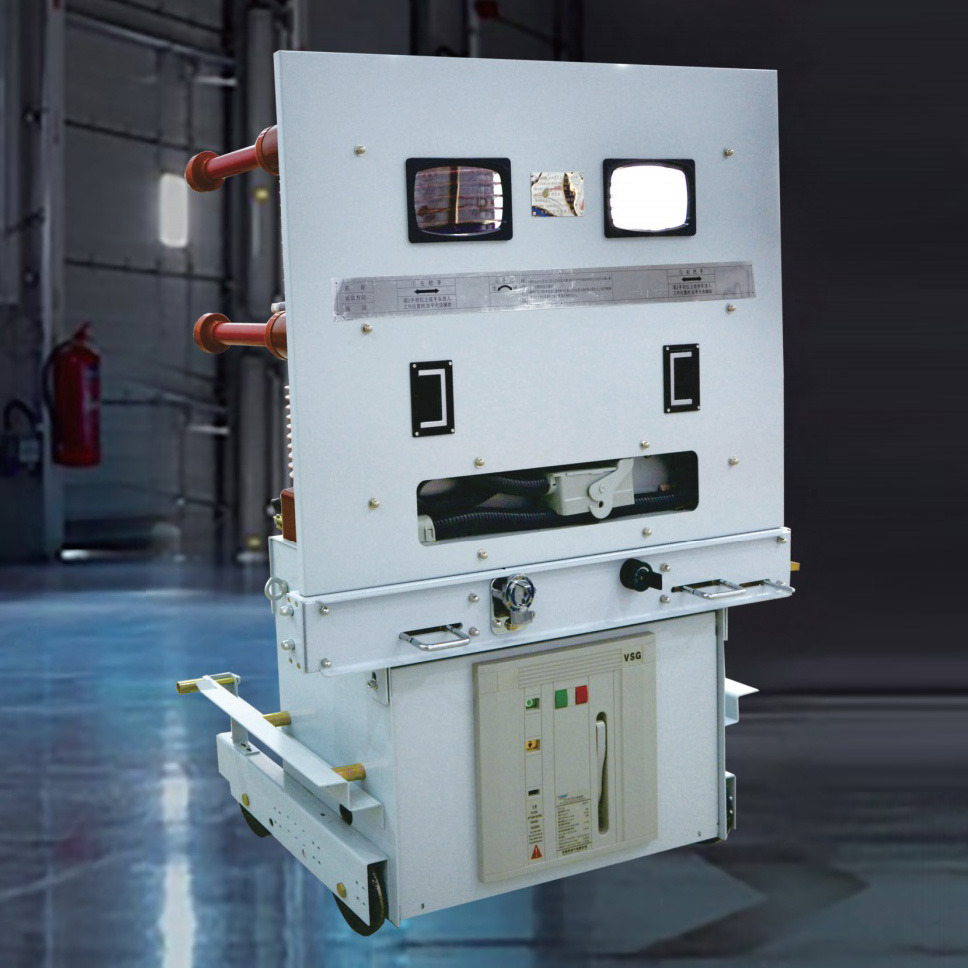

ZN85-40.5户内高压真空断路器-熔断器手车

概述

ZN85-40.5 系列户内高压真空断路器(以下简称断路器)，适用于三相交流 50HZ，额定电压 40.5kV电力系统中，可供工矿企业发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。

三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，新路器满足正常运行条件下的空气距和吧距要求并有效地减小了断路器的体积。主导电回路真空灭孤室和动静导电联接安装在绝缘简内，使相间距仅为 300mm。主回路电气连接全部采用固定式连接，具有很高的可靠性。绝缘筒安装在断路器框架上方。

为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适用 40.5KV 真空断路器的特点和要求。

总体布局合理、美观、简洁。体积小巧、操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。

该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

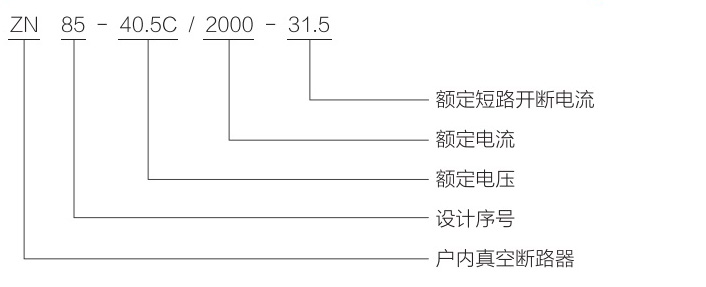

型号含义

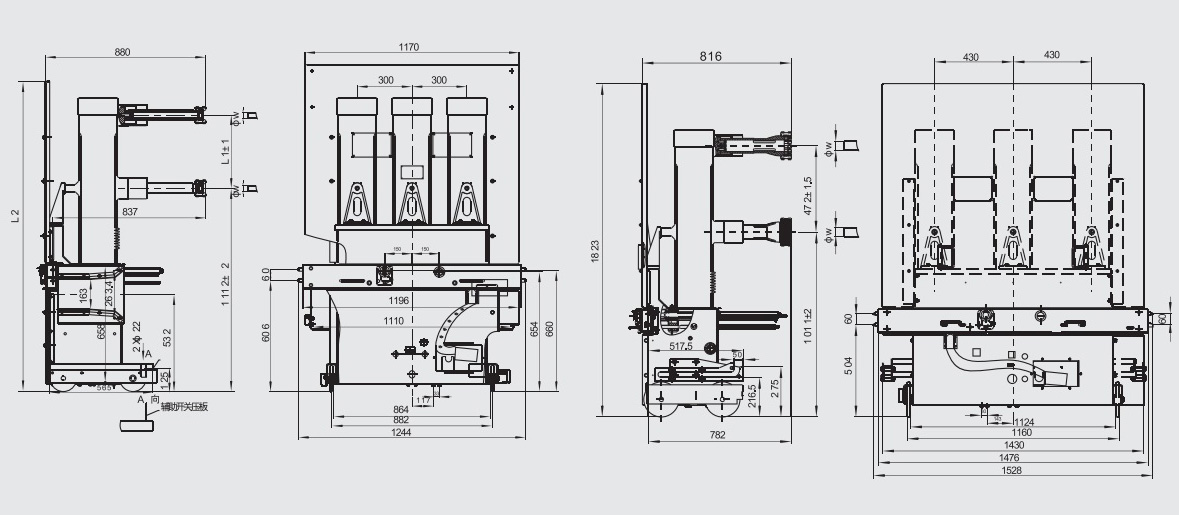

外形及安装尺寸
