额定电压0.6/1KV交联聚乙烯绝缘电力电缆

额定电压0.6/1KV交联聚乙烯绝缘电力电缆 具体型号有：YJV、YJLV、YJV 22、YJ LV22、ZCYJV、ZCYJ LV、ZCYJV22、ZCYJLV22 、NHYJV、NHYJLV、NHYJV 22、NH YJLV22、 WDZBN- YJV、WDZBN- YJLV 、WDZBN- YJV 22、 WDZBN- YJLV22. 主要性能参数： 交联聚乙烯绝缘电力电缆（GB12706.-2008） 1、用途： 适用于固定敷设在交流50Hz，额定电压35kv及以下的输配电线路上作输送电能用。 2、使用特性： ①电缆导体的最高额定温度为90℃。 ②短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。   ③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为： 单芯电缆R＝20（D+d）±0.5％,mm； 多芯电缆R=15（D+d）±0.5％,mm。 式中：D----电缆的实际外径，mm；d----电缆导体的实际外径，mm。 3、型号： 电缆型号如表1。 型号  名称  主要用途 铜芯  铝芯    YJV  YJLV  交联聚乙烯绝缘聚氯乙烯护套电力电缆  敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引 YJV 22  YJLV 22  交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆  适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力 YJV 32  YJLV 32  交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆  适用于高落差区，电缆能承受机械外力和相当的拉力   单芯无铠装电缆 型号：YJV、YJLV  三芯钢带铠装电缆 型号：YJV22 YJL V22   1、导体 2、导体屏蔽 3、交联聚乙烯绝缘 4、绝缘屏蔽 5、金属屏蔽 6、填充 7、隔离套（内护层） 8、钢带铠装 9、聚氯乙烯外护套 三芯我铠装电缆 型号：YJV、YJLV   5、产品规格及技术参数： ① 电缆规格如表2 ② 电缆技术参数如表5-表16 表2 型号  芯数  额定电压KV   0.6/1  1.8/3  3.6/6，6/6  6/10，8.7/10   标称截面mm 2 YJV YJLV  1  2.5～300  10～300  25～300  25～300 YJV YJLV  3  4～300  10～300  25～300  25～300 YJV 22 YJLV 22       YJV 32 YJLV 32       6、技术性能： ①导体应符合GB/T3956的规定，直流电阻如表3。 ②在最高额定温度下，绝缘电阻常数K 1 应不小于3.67兆欧?千米。 ③施加交流电压1.5Uo时，额定电压为Uo为18KV及以下的电缆放是量应不大于20pc,额定电压Uo为18KV以上的电缆放电量应不大于10PC。 ④电缆能经受规定的交流电压试验，施加电压持续5分钟，绝缘应不击穿，单相试验电压值如表4。 表3 标称截面 mm 2  10  16  25  35  50  70  95  120  150  185  240  300 20 ℃时最大直流电阻 欧/千米 铜芯  1.83  1.15  0.727  0.524  0.387  0.263  0.193  0.153  0.0124  0.0991  0.0754  0.0601 铝芯  3.08  1.91  1.20  0.868  0.641  0.443  0.320  0.253  0.206  0.164  0.125  0.100 表4 额定电压Uo  0.6  1.8  3.6  6  8.7 试验电压  3.5  6.5  11  15  22 表5 YJV、YJLV—0.6/1KV单芯交联聚乙烯绝缘电力电缆 标称截面mm 2  绝缘标称厚度mm  近似外径mm  近似重量kg/km

额定电压0.6/1KV交联聚乙烯绝缘电力电缆
具体型号有：YJV、YJLV、YJV 22、YJ LV22、ZCYJV、ZCYJ LV、ZCYJV22、ZCYJLV22 、NHYJV、NHYJLV、NHYJV 22、NH YJLV22、 WDZBN- YJV、WDZBN- YJLV 、WDZBN- YJV 22、 WDZBN- YJLV22

.主要性能参数：
交联聚乙烯绝缘电力电缆（GB12706.-2008）
1、用途：
适用于固定敷设在交流50Hz，额定电压35kv及以下的输配电线路上作输送电能用。
2、使用特性：
①电缆导体的最高额定温度为90℃。
②短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为：
单芯电缆R＝20（D+d）±0.5％,mm；
多芯电缆R=15（D+d）±0.5％,mm。
式中：D----电缆的实际外径，mm；d----电缆导体的实际外径，mm。
3、型号：
电缆型号如表1。
型号  名称  主要用途
铜芯  铝芯
YJV  YJLV  交联聚乙烯绝缘聚氯乙烯护套电力电缆  敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引
YJV 22  YJLV 22  交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆  适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力
YJV 32  YJLV 32  交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆  适用于高落差区，电缆能承受机械外力和相当的拉力

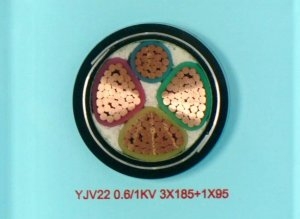

单芯无铠装电缆 型号：YJV、YJLV  三芯钢带铠装电缆 型号：YJV22 YJL V22

1、导体
2、导体屏蔽
3、交联聚乙烯绝缘
4、绝缘屏蔽
5、金属屏蔽
6、填充
7、隔离套（内护层）
8、钢带铠装
9、聚氯乙烯外护套
三芯我铠装电缆 型号：YJV、YJLV
5、产品规格及技术参数：
① 电缆规格如表2
② 电缆技术参数如表5-表16
表2
型号  芯数  额定电压KV
  0.6/1  1.8/3  3.6/6，6/6  6/10，8.7/10
  标称截面mm 2
YJV
YJLV  1  2.5～300  10～300  25～300  25～300
YJV
YJLV  3  4～300  10～300  25～300  25～300
YJV 22
YJLV 22
YJV 32
YJLV 32
6、技术性能：
①导体应符合GB/T3956的规定，直流电阻如表3。
②在最高额定温度下，绝缘电阻常数K 1 应不小于3.67兆欧?千米。
③施加交流电压1.5Uo时，额定电压为Uo为18KV及以下的电缆放是量应不大于20pc,额定电压Uo为18KV以上的电缆放电量应不大于10PC。
④电缆能经受规定的交流电压试验，施加电压持续5分钟，绝缘应不击穿，单相试验电压值如表4。
表3
标称截面
mm 2  10  16  25  35  50  70  95  120  150  185  240  300
20 ℃时最大直流电阻 欧/千米
铜芯  1.83  1.15  0.727  0.524  0.387  0.263  0.193  0.153  0.0124  0.0991  0.0754  0.0601
铝芯  3.08  1.91  1.20  0.868  0.641  0.443  0.320  0.253  0.206  0.164  0.125  0.100
表4
额定电压Uo  0.6  1.8  3.6  6  8.7
试验电压  3.5  6.5  11  15  22
表5 YJV、YJLV—0.6/1KV单芯交联聚乙烯绝缘电力电缆
标称截面mm 2  绝缘标称厚度mm  近似外径mm  近似重量kg/km
