产品详情

MNS型低压抽出式开关柜

联系人:刘武周
联系电话:0917-675****
企业地址陕西省-宝鸡市
详细地址陕西省宝鸡市高新开发区高新27路(凤凰九路北段1号院)
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
西电宝鸡电气有限公司(以下简称“西电宝鸡电气”)隶属于中央直属企业中国西电集团有限公司,是其旗下中压配电业务板块核心子企业。公司位于宝鸡市高新技术开发区高新27路(凤凰九路北段1号院),占地365亩,注册资本40037万元,总资产15亿余元,现有员工1000余人,其中高级管理人员和中高级研发人员200余人。公司先后荣获国家标准化示范企业、国家智能制造示范试点企业、陕西省名牌产品企业、陕西省先进集体、宝鸡市最佳成长性企业、宝鸡市五一劳动奖状等荣誉称号。 西电宝鸡电气以国家“中低压输配电装备智能制造模式”项目为依托,建成了国内领先、世界一流的“集成化、精益化、数字化、互联化、智能化”的现代化配电系统设备生产体系。公司现已拥有高效的互感器生产线、绝缘件生产线、断路器自动化生产线、12kV开关柜装配自动化生产线、40.5kV开关柜装配自动化生产线和国际一流智能化钣金加工生产线。公司通过了ISO9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系认证。 西电宝鸡电气凭借中国西电集团强大的技术研发平台和“XD”品牌的影响力,以“产品技术领先,制造技术领先”为宗旨,以开发具有智能化、系列化、小型化、标准化产品为发展目标,坚持自主创新,积极实施产品升级换代。公司产品线广度达到11个,核心产品线深度达到17个,产品已涵盖绝缘件、互感器、电力电子、低压开关柜、户外断路器、户内开关元件、预装式变电站、固体绝缘环网柜、充气环网柜、C-GIS充气柜、空气绝缘开关柜等11大类、约65个系列、近200个品种,产品额定电压0.4kV—40.5kV、额定电流630A—5000A,高原型产品可满足海拔5000m要求,各类产品技术指标均满足国家标准和行业标准,主导产品获得多项专利技术,居国际先进水平。 西电宝鸡电气可为用户提供电力成套开关设备及其核心元器件产品,并为用户提供不同的系统解决服务方案。公司园区建设的多能互补微网系统解决方案及示范工程应用项目被国家工业和信息化部列入2019-2020年度物联网关键技术与平台创新类、集成创新与融合应用类示范项目和《国家工业节能技术装备推荐目录(2020)》。 西电宝鸡电气系列产品广泛服务于国家电网、电力工程、钢铁冶金、石油化工、轨道交通运输、能源水利、建筑工程、环保工程、新能源等领域,畅销国内30多个省(直辖市、自治区),并出口到柬埔寨、越南、埃及、孟加拉、坦桑尼亚、菲律宾、刚果(金)、哈萨克斯坦、印尼、俄罗斯等国家,得到了广大用户的赞誉和好评。 站在新的历史起点,西电宝鸡电气以中国西电集团“主业突出、相关多元”的发展战略为先导,紧紧抓住国家“加快建设制造强国,加快发展先进制造业”的历史机遇,创新驱动,深化改革,培育新动能,建立新优势,致力于打造世界一流的中低压输配电设备及核心元器件制造商和智慧电气系统解决方案服务商。 西电宝鸡电气愿与国内外各界朋友精诚合作、互惠发展、共创美好未来!

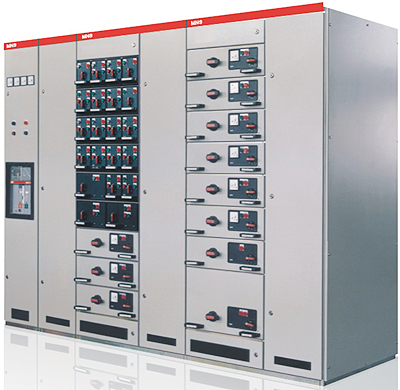

产品图片


概述

MNS型低压抽出式开关柜是一种用标准模件由工厂组装的组合式低压成套开关设备,适用于发电厂、石油化工、冶金、纺织、高层建筑等行业低压配电系统,作为三相交流50/60Hz、额定工作电压660V及以下的供配电系统中配电和电动机控制等使用的低压成套装置。



产品特点

具有更多优越性,其技术水平达到国际先进水平;

设计紧凑,功能单元系列化,能以较小的空间能容纳较多的功能单元;

功能单元相互独立,不因某一单元的故障影响其它单元,保证供电可靠性;

采用标准模块设计,结构通用性强,组装灵活,以25mm为模数的C型材能满足多种功能单元组合;

采用高强度阻燃性工程塑料组件,有效加强防护安全性能;

装配便捷:不需要特殊复杂工具;

维修方便,不停电情况下实现抽屉单元的检修。


                             主要技术参数





序号

名            称

单位

数       据

1

额定绝缘电压

V

690、1000

2

额定工作电压

V

380,660

3

主母线最大工作电流

A

4000

4

主母线短时(1s)耐受电流(有效值)

kA

100

5

主母线短时峰值电流(最大值)

kA

250

6

配电母线(垂直母线)最大工作电流

A

1000

7

配电母线(垂直母线)短时峰值电流(最大值)

kA

标准型 90,加强型 130

8

防护等级

\

IP30,IP40
