UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过高或电压过低都能提供保护。

不间断电源(UPS)是将蓄电池(多为铅酸免维护蓄电池)与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。它主要用于给单台计算机、计算机网络系统或其他电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应，保证这些设备仪器的不间断运行，防止计算机数据丢失、电话通信网络中断或仪器失去控制。

不间断电源广泛应用于：矿山、航天、工业、通讯、国防、医院、计算机业务终端、网络服务器、网络设备、数据存储设备、应急照明系统、铁路、航运、交通、电厂、变电站、核电站、消防安全报警系统、无线通讯系统、程控交换机、移动通讯、太阳能储存能量转换设备、控制设备及其紧急保护系统、个人计算机等领域。

工作原理

系统组成

图1和图2图1和图2

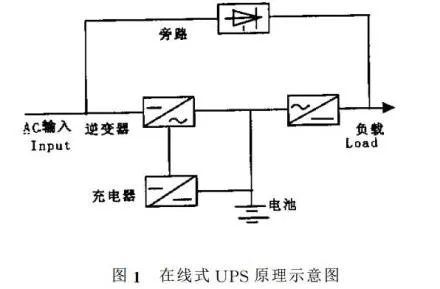

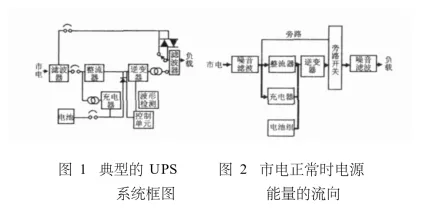

典型的UPS系统框图如图1所示，它的基本结构是一套将交流电变为直流电的整流器和充电器，以及把直流电再变为交流电的逆变器，电池在交流电正常供电时贮存能量且维持在一个正常的充电电压上，一旦市电供电中断时，蓄电池立即对逆变器供电以保证UPS电源交流输出电压。下面几种简图示意了UPS的各种工作情况(以在线式UPS电源为例)。
图3和图4图3和图4
（1）市电在UPS所允许的范围内正常供电时，如图2所示，粗线描绘了电源能量的流向。

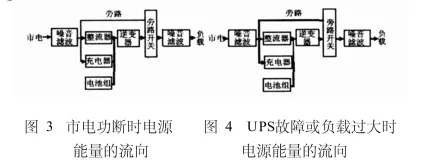

（2）主电源故障即市电被切断后，电源将瞬间改由逆变器提供能量如图3所示。
（3）当所带负载过大或电源内逆变器出现故障时，UPS将打开旁路由主电源直接供电，如图4所示。

连接方式

图7图7
（1）单台UPS电源能够供给全部负载，连接图如系统的原理图，连接方法较简单。

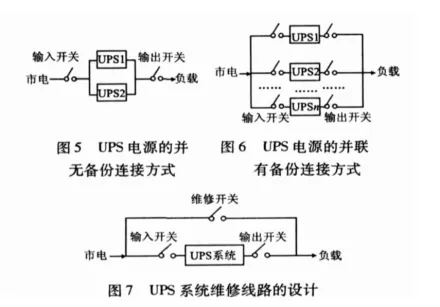

（2）总负载功率需要二台或更多台UPS电源供给，如图5所示，这种连接方式称作并联无备份方式。
（3）二台或二台以上UPS电源其总容比负载总容量要多，但该系统比负载总容量必须多一台UPS电源的容量，任何一台UPS电源故障时，其余仍能供给全部负载，如图6所示。这种连接方式称作并联有备份方式。
（4）整个UPS电源系统出现故障后，市电将UPS电源脱开，直接接通负载，且不影响UPS电源系统的维修，这种线路设计如图7所示。

当UPS电源系统无故障时，维修开关打开，输入开关、输出开关闭合；当UPS电源系统故障时，维修开关闭合，输入开关、输出开关打开。这样，保证了用电负载的正常工作，而又不影响对UPS电源系统故障的在线维修。

功能作用

随着计算机应用系统对电源的要求越来越高UPS日益受到重视，并逐渐发展成为一种具有稳压、稳频、滤波、抗电磁和射频干扰、防电压冲浪等功能的电力保护系统。尤其是在电网的线路及供电质量不太高、抗干扰的技术落后，同时计算机系统对电源的要求又比较高的情况下，UPS的作用就显得更加明显。
UPS的保护作用首先表现在对市电电源进行稳压，UPS的输入电压范围比较宽，一般情况是从170V到250V，而输出电源的质量是相当高的，后备式的UPS输出电压在5%~8%，输出频率稳定在1Hz；如图1，在线式UPS输出电压稳定在3%以内，输出频率稳定在0.5Hz。在市电正常时，UPS电源相当于交流市电稳压器；同时市电对蓄电池进行充电，此时也相当于充电器。在市电突然掉电的情况下，UPS自动切换到蓄电池供电，使计算机维持正常工作，保护软硬件不受损害。

分类

UPS根据新标准IEC（国际电工委员会）按其结构和运行原理分为以下3类：
（1）被动后备式UPS电源
指逆变器并联连接在市电与负载之间仅简单地作为备用电源使用。此种UPS电源，在市电正常时，负载完全而且是直接地市电供电，逆变器不做任何电能变换，蓄电池由独立的充电器供电；当市电不正常时，负载完全由逆变器提供电能。
被动后备式UPS具有结构简单、价格最廉等优点，运用于某些非重要的负载使用，如家用计算机等。但市电断电时，继电器将逆变器切换至负载，切换时间较长，一般需几个毫秒的间断，所以稍微重要的计算机设备不应选用被动后备式UPS电源。
（2）在线互动式UPS电源
指逆变器并联连接在市电与负载之间，起后备电源作用，同时逆变器作为充电器给蓄电池充电。通过逆变器的可逆运行方式，与市电相互作用，因此被称为互动式。此种UPS电源，在市电正常时，负载由经改良后的市电供电，同时逆变器作为充电器给蓄电池充电，此时逆变器起AC/DC变换器的作用；而当市电故障时，负载完全由逆变器供电，此时，逆变器起DC/AC变换器的作用。
在线互动式UPS具有结构较简单、实施方便、且易于并联、便于维护和维修、效率高、运行费用低、整机可靠性高等优点，性能满足某些负载要求，特别适用于网络中某些计算机设备采用分布式供电的系统。此种电源缺点是稳压性能不高，尤其动态响应速度低，其次抗干扰能力不强，电路会产生谐波干扰和调制干扰。
（3）双变换式UPS电源
指逆变器串联连接在交流输入与负载之间，电源通过逆变器连续地向负载供电。此种UPS电源其供电方式如下：市电正常时，市电经过整流器、逆变器向负载供电；市电不正常时，由蓄电器经逆变器向负载供电。

双变换式UPS是UPS电源的主流产品，具有性能好、电压稳定度与频率稳定度高、功能强、具有热备份连接和并联冗余联结的功能等优点，其不足之处是当容量少于10kVA以下，其整机效率不高，一般在85%左右。

技术指标

新型UPS中的逆变器大多采用了PWM技术，同时采用了石英晶体振荡控制逆变器的频率，通过电压负反馈电路确保输出电压的稳定。它具有开关电源的一系列优点，通过精确调整脉冲宽度，保证功率稳定输出，同时．开关电源技术的应用，也使其自身损耗大大降低。主要技术指标如下：
（1）额定输出功率和最大输出功率；
（2）切换时间；
（3）输出电压稳定度，参考值±0.5%~±2%；
（4）输出频率稳定度，参考值±0.01%~±0.5%；
（5）输出波形纯正(正弦波输出)，电压畸变小于1%，不存在潜波失真的问题；
（6）效率高、损耗低。参考指标高于90%；

（7）无故障工作时间。由于微处理器监控技术和先进的IGBT驱动型SPWM等高技术的采用，目前的UPS已达到了极高的可靠性水平，对于大型UPS电源来讲，其单机的年均无故障工作时间(MTBF)已超过20万小时。如果采用双总线输出的多机“冗余”型UPS供电系统，其MTBF甚至可达1000万小时数量级。

发展特点

（1）UPS采用模块化在线并机扩容功能。目前多数大功率段的UPS均已经具备冗余并机功能，UPS内部多模块冗余并联运行、甚至多台UPS组成的系统冗余运行技术，在并联运行中，当单一模块或单机发生故障时，其功能则自动转由冗余单元承担，大大提高了UPS供电系统的可靠性。
（2）高效率、高可靠性。提高UPS自身能效，优化负载效率曲线，降低输入电流谐波，提高功率因数。
（3）UPS的数字化、智能化。

（4） UPS的绿色、节能、环保。节能环保已成为UPS产品技术创新的指导原则。对UPS而言，输入功率因数的高低表明其吸收电网有功功率的能力及对电网影响的程度。

注意事项

因为其逆变器和蓄电池工作的特殊性，UPS电源的安装和使用须有一套严格、科学的操作规程，才能提高工作稳定性，减少设备故障率，真正地做到设备供电不间断。
（1）UPS电源的安装环境应避免阳光直射，并留有足够的通风空间，保持工作环境的温度不高于25℃。如果工作环境温度超过25℃，每温升增加10℃，电池的寿命就会缩短一半左右。
（2）不宜在UPS电源的输出端使用大功率可控硅负载、可控硅桥式整流或半波整流型负载，此类负载易造成逆变器末级驱动晶体管被烧毁。
（3）严格按照正确的开机、关机顺序进行操作，避免因负载突然增加或突然减少时，UPS电源的电压输出波动大，从而使UPS电源无法正常工作。
（4）禁止频繁地关闭和开启UPS电源，一般要求在关闭UPS电源后，至少等待30秒钟后才能开启UPS电源。因为造成中小型UPS电源高发故障的原因是：用户频繁的开机或关机，UPS电源带负载进行逆变器供电和旁路供电切换期。
（5）实践证明：对于绝大多数UPS电源而言，将其负载控制在50%~60%额定输出功率范围内是最佳工作方式。禁止超负载使用，厂家建议：UPS电源的最大启动负载最好控制在80%之内，如果超载使用，在逆变状态下，时常会击穿逆变三极管。不宜过度轻载运行，这种情况容易因为电池放电电流过小造成电池失效。
（6）定期对UPS电源进行维护工作：观察工作指示灯状态、除尘，测量蓄电池电压，更换不合格电池，检查风扇运转情况及检测调节UPS的系统参数等。

（7）UPS电源比较适合于带微电容性负载，不适合于带电感性负载，如空调、电动机、电钻、风机等。如果UPS电源负载为电阻性或电感性负载时，必须酌情减小其负载量以免超载运行。
