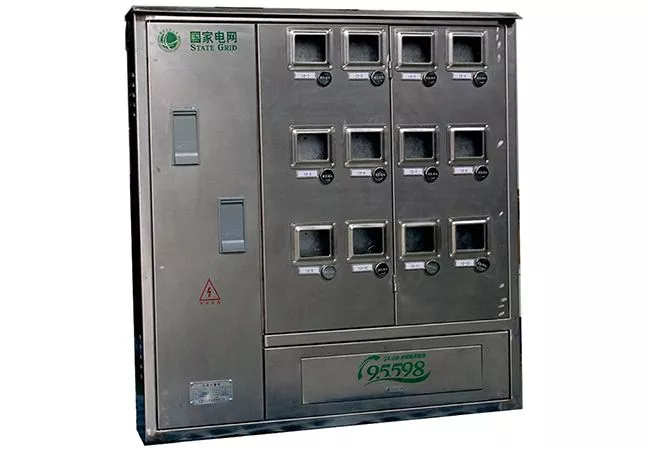

RHJL系列金属电表箱(不锈钢、冷板喷塑)

金属电表箱用电计量装置采用全封闭管理。主要措施是封闭计量回路，防范窃电具有很好的作用。产品历经十余年的现场运行考验及多次改进完善，其技术性能达到国家标准，完全符合国家3C的安全要求，能够充分满足国内各地供用部门的技术要求。

产品说明

　　主要采用不锈钢材料加工而成。箱体强度非常高，耐高、低温性能优越且具有耐腐蚀性能。其样式、结构、大小设计灵活，不受环境和空间的限制。并且对用电计量装置采用全封闭管理，具有封闭计量回路、防窃电和易抄表的功能。

结构组成

　　金属电表箱采用通用结构设计，即悬挂式、嵌入式、电杆式整体结构一致，通过配置相应附件，实现不同环境与安装方式的安装。

　　金属电表箱门及铰链采用内嵌式门结构，开启角大于90°。金属计量箱门应采用两道折边工艺。出线开关操作手柄采用门中门结构对开关进行防护，但门中门结构必须采取可靠的防雨措施，确保雨水不会流入开关及计量箱内。

　　金属电表箱防雨帽应采用装配式结构，同时应考虑防止雨水沿防雨帽边沿流入箱内措施。户外安装时，由表箱制造厂负责装配好防雨帽出厂。金属结构件连接不应通过在钢板上钻孔攻丝方式作为螺纹连接。

　　单表位计量箱壳体与相邻电能表边沿距离≥40mm；单表位表位计量箱门（盖）与电能表屏垂直表面间隙＞10mm。电能表与开关之间的净距≥60mm。箱体底面应设置直径11mm的敲落孔，以便敷设485通信线，还应设置有直径为38、50mm的敲落孔，供进出线使用。表箱进线孔附近设有固定电缆的抱箍。

单相电能计量箱：

单相一表位、单相二表位、单相四表位、单相六表位、单相八表位、单相九表位、单相十二表位、、单相十五表位、单相十六表位、单相十八表位、单相二十四表位

三相电能计量箱：

三相一表位、三相二表位、三相四表位、三相一表互感器结构、三相二表位互感器结构、三相四表位互感器结构

技术参数
